LINEA DAL
QUADRO ELETTRICO DI PARTENZA
(POSIZIONATO SU RECINZIONE ESTERNA ESTERNA)
codice identificativo quadro: q-00
CAVIDOTTO FLESSIBILE
CORRUGATO ESTERNAMENTE - LISCIO INTERNAMENTE
A DOPPIA PARETE - COLORI N/V/A/M/B/L
CAVIDOTTO FLESSIBILE
CORRUGATO ESTERNAMENTE - LISCIO INTERNAMENTE
A DOPPIA PARETE - COLORI N/V/A/M/B/L
CAVIDOTTO FLESSIBILE
CORRUGATO ESTERNAMENTE - LISCIO INTERNAMENTE
A DOPPIA PARETE - COLORI N/V/A/M/B/L
CAVIDOTTO FLESSIBILE
CORRUGATO ESTERNAMENTE - LISCIO INTERNAMENTE
A DOPPIA PARETE - COLORI N/V/A/M/B/L
POSATO INTERRATO
POSATO INTERRATO
POSATO INTERRATO
POSATO INTERRATO

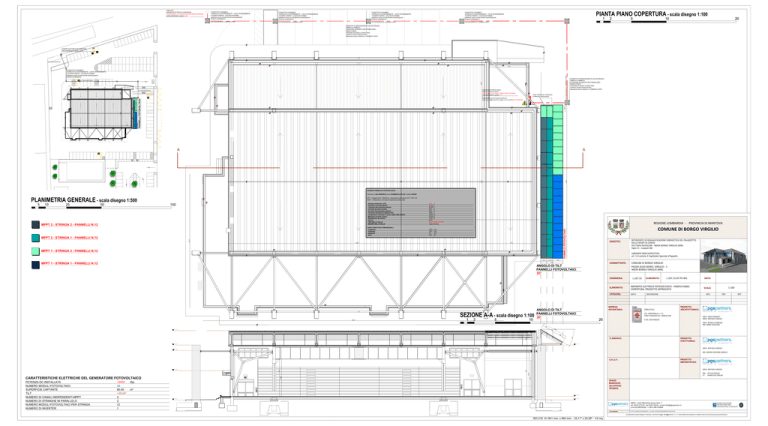

PIANTA PIANO COPERTURA - scala disegno 1:100
1
2
10
5
20
POZZETTO DI DERIVAZIONE IN CALCESTRUZZO
VIBRATO E ARMATO,
DI SEZIONE QUADRATA (RETTANGOLARE),
SENZA FONDO,
CHIUSINO IN GHISA CLASSE D400
(CARICO DI ROTTURA KN 400)
dimensioni interne 60x60 cm. CORRENTI FORTI
QUADRO ELETTRICO DI PARTENZA
codice identificativo quadro: q-00
5,70
CAVIDOTTO FLESSIBILE
CORRUGATO ESTERNAMENTE - LISCIO INTERNAMENTE
A DOPPIA PARETE - COLORI N/V/A/M/B/L
1,46
profilo metallico per compensare
la differenza di dimensione
1,00
PANNELLI FOTOVOLTAICI
PANNELLI FOTOVOLTAICI
4,26
1,36
QUADRO ELETTRICO ZONA
CAMPO FOTOVOLTAICO
(POSIZIONATO AL PIANO TERRA ZONA ESTERNA)
codice identificativo quadro: q-01
+
INVERTER CC/CA FOTOVOLTAICO 01
riferimento: ABB serie PVI modello 12.5 TL OUTD (FS VERSION)
BUS
7,38
POZZETTO DI DERIVAZIONE IN CALCESTRUZZO
VIBRATO E ARMATO,
DI SEZIONE QUADRATA (RETTANGOLARE),
SENZA FONDO,
CHIUSINO IN GHISA CLASSE D400
(CARICO DI ROTTURA KN 400)
dimensioni interne 60x60 cm. CORRENTI FORTI
6,40
6,80
POSATO INTERRATO
A
22,00
21,31
A
SCHEDA PANNELLO FOTOVOLTAICO
riferimento: SOLARWORLD serie SUNMODULE PLUS modello SW250
5
10
25
50
NOCT - temperatura nominale di operazione della cella
100
MPPT 2 - STRINGA 2 - PANNELLI N.12
- Potenza massima in STC
- Tensione a circuito aperto
- Tensione alla massima potenza
- Corrente di corto circuito
- Corrente alla massima potenza
- Tensione massima di sistema VDC
- Temperatura nominale di lavoro delle celle (NOCT)
- Massima corrente inversa
- Rendimento dei moduli
- CELLE
- TIPO DELLE CELLE
- MISURE DELLE CELLE
250 W
37,60 V
30,50 V
8,81 A
8,27 A
1000 V
46,00
25,00 A
14,91 %
6x10
MULTICRISTALLINO
156x156 mmq
CARATTERISTICHE DIMENSIONALI:
- lunghezza
- larghezza
- spessore
- peso
1675
1001
33
18,0
REGIONE LOMBARDIA - PROVINCIA DI MANTOVA
mm
mm
mm
kg
19,13
MPPT 2 - STRINGA 1 - PANNELLI N.12
36,90
COMUNE DI BORGO VIRGILIO
PANNELLI FOTOVOLTAICI
PLANIMETRIA GENERALE - scala disegno 1:500
7,28
MPPT 1 - STRINGA 2 - PANNELLI N.12
1,00
MPPT 1 - STRINGA 1 - PANNELLI N.12
1,00
OGGETTO:
foglio 15 - mappale 686
VARIANTE NON SUPPLETIVA
art. 1.6 comma 3 Capitolato Speciale d'Appalto
1,68
COMMITTENTE:
3,68
ANGOLO DI TILT
PANNELLI FOTOVOLTAICI
COMMESSA:
SEZIONE A-A - scala disegno 1:100
43,05
1
2
5
10
L.167.15
ELABORATO:
L.167.15.AT.PV.401
IMPIANTO ELETTRICO FOTOVOLTAICO - PIANTA PIANO
COPERTURA: PROGETTO APPROVATO
VERSIONE:
DATA
DESCRIZIONE
DATA:
1:100
SCALA:
RED.
VER.
PROGETTO
ARCHITETTONICO:
VIOLA S.R.L.
LOC. CAMPANELLA, n. 52
37067 VALEGGIO SUL MINCIO (VR)
20
ARCH. SARA SIMONATI
ARCH. RAFFAELE GRASSO
P.IVA: 03337050235
ARCH. ROSSELLA BAROZZI
ING. ANNA CAVALLARI
0
3,6
1,0
0
8
8
2,48
1,6
1,98
COMUNE DI BORGO VIRGILIO
PIAZZA ALDO MORO, VIRGILIO - 1
46034 BORGO VIRGILIO (MN)
ELABORATO:
IMPRESA
AFFIDATARIA:
ANGOLO DI TILT
PANNELLI FOTOVOLTAICI
1,0
INTERVENTO DI RIQUALIFICAZIONE ENERGETICA DEL PALAZZETTO
DELLO SPORT DI CERESE
VIA TAZIO NUVOLARI - 46034 BORGO VIRGILIO (MN)
PROGETTO
STRUTTURALE:
IL SINDACO:
ARCH. RAFFAELE GRASSO
0,91
ING. BASSINI GIOVANNI ANGELO
PROGETTO
IMPIANTISTICO:
7,20
ARCH. RAFFAELE GRASSO
ING. ATTILIO PERLINI
P.I. FRANCESCO PERLINI
POTENZA DC INSTALLATA
NUMERO MODULI FOTOVOLTAICI
SUPERFICIE CAPTANTE
TILT
NUMERO DI CANALI INDIPENDENTI MPPT
NUMERO DI STRINGHE IN PARALLELO
NUMERO MODULI FOTOVOLTAICI PER STRINGA
NUMERO DI INVERTER
12000
48
80,40
5,17
5,35
CARATTERISTICHE ELETTRICHE DEL GENERATORE FOTOVOLTAICO
5,47
6,33
7,20
IL R.U.P.:
SPAZIO
RISERVATO
ALL'UFFICIO
TECNICO:
Wp
2
2
12
1
46041 - Asola (Mantova) piazza Diaz, 7
tel. 0376.727170 - fax 0376.79226 - e-mail [email protected]
p.iva 02238320200 - n. REA: MN 236004
TOLLERANZE:
AZIENDA CON SISTEMA
UNI EN ISO 9001:2008
TUTTE LE MISURE SI INTENDONO +/- 0.01 MT, SE NON DIVERSAMENTE SPECIFICATO
pgspartners s.r.l.. E' fatto divieto di riprodurlo o renderlo noto a terzi senza precisa autorizzazione
ISO 216 A1 841 mm. x 594 mm. - 33,11" x 23,39" - 1/2 mq.
APP.
