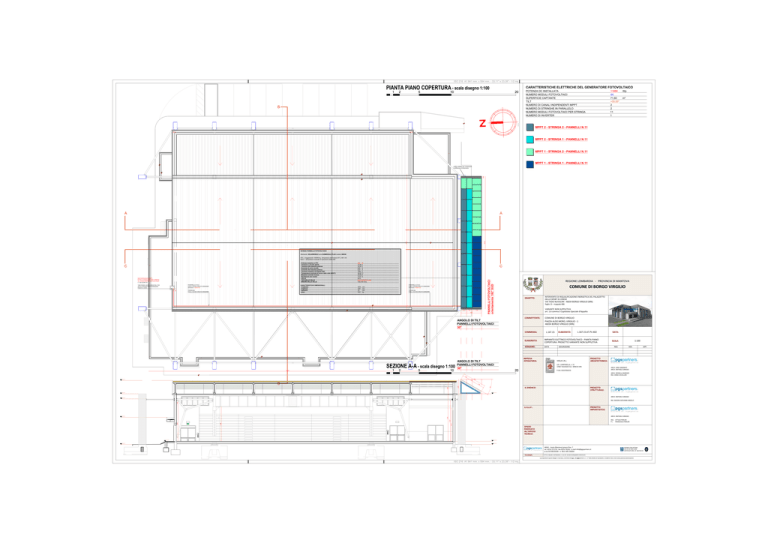

PIANTA PIANO COPERTURA

ISO 216 A1 841 mm. x 594 mm. - 33,11" x 23,39" - 1/2 mq.
PIANTA PIANO COPERTURA - scala disegno 1:100
1
2
5
CARATTERISTICHE ELETTRICHE DEL GENERATORE FOTOVOLTAICO
10
20
B
POTENZA DC INSTALLATA
NUMERO MODULI FOTOVOLTAICI
SUPERFICIE CAPTANTE
TILT
NUMERO DI CANALI INDIPENDENTI MPPT
NUMERO DI STRINGHE IN PARALLELO
NUMERO MODULI FOTOVOLTAICI PER STRINGA
NUMERO DI INVERTER
11880
44
71,60
Wp
2
2
11
1
N
MPPT 2 - STRINGA 2 - PANNELLI N.11
MPPT 2 - STRINGA 1 - PANNELLI N.11
MPPT 1 - STRINGA 2 - PANNELLI N.11
MPPT 1 - STRINGA 1 - PANNELLI N.11
0,31
profilo metallico per compensare
la differenza di dimensione
A
20,60
21,31
A
SCHEDA PANNELLO FOTOVOLTAICO
riferimento: SOLARWORLD serie SUNMODULE PLUS modello SW250
NOCT - temperatura nominale di operazione della cella
MONTANTE/DISCENDENTE
ENTRO CAVEDIO (EX CANNA FUMARIA)
AL LOCALE INVERTER FOTOVOLTAICO
PASSERELLA A FILO
Finitura: ACCIAIO ZINCATO SENDZIMIR
Dimensioni: 100x60 mm.
+
COPERCHIO
Finitura: ACCIAIO ZINCATO SENDZIMIR
TUBO RIGIDO LISCIO - GRIGIO RAL 7035
cloruro di polivinile (pvc) autoestinguente
POSATO A VISTA
250 W
37,60 V
30,50 V
8,81 A
8,27 A
1000 V
46,00
25,00 A
14,91 %
6x10
MULTICRISTALLINO
156x156 mmq
CARATTERISTICHE DIMENSIONALI:
- lunghezza
- larghezza
- spessore
- peso
1675
1001
33
18,0
C
PANNELLI FOTOVOLTAICI
C
- Potenza massima in STC
- Tensione a circuito aperto
- Tensione alla massima potenza
- Corrente di corto circuito
- Corrente alla massima potenza
- Tensione massima di sistema VDC
- Temperatura nominale di lavoro delle celle (NOCT)
- Massima corrente inversa
- Rendimento dei moduli
- CELLE
- TIPO DELLE CELLE
- MISURE DELLE CELLE
PASSERELLA A FILO
Finitura: ACCIAIO ZINCATO SENDZIMIR
Dimensioni: 100x60 mm.
+
COPERCHIO
Finitura: ACCIAIO ZINCATO SENDZIMIR
mm
mm
mm
kg
1,00
1,00
1,68
3,68
REGIONE LOMBARDIA - PROVINCIA DI MANTOVA
COMUNE DI BORGO VIRGILIO
OGGETTO:
foglio 15 - mappale 686
VARIANTE NON SUPPLETIVA
art. 1.6 comma 3 Capitolato Speciale d'Appalto
COMMITTENTE:
ANGOLO DI TILT
PANNELLI FOTOVOLTAICI
COMMESSA:
SEZIONE A-A - scala disegno 1:100
43,05
1
2
5
COMUNE DI BORGO VIRGILIO
PIAZZA ALDO MORO, VIRGILIO - 1
46034 BORGO VIRGILIO (MN)
L.167.15
ELABORATO:
L.167.15.AT.PV.402
ELABORATO:
IMPIANTO ELETTRICO FOTOVOLTAICO - PIANTA PIANO
COPERTURA: PROGETTO VARIANTE NON SUPPLETIVA
VERSIONE:
DATA
IMPRESA
AFFIDATARIA:
ANGOLO DI TILT
PANNELLI FOTOVOLTAICI
10
INTERVENTO DI RIQUALIFICAZIONE ENERGETICA DEL PALAZZETTO
DELLO SPORT DI CERESE
VIA TAZIO NUVOLARI - 46034 BORGO VIRGILIO (MN)
DESCRIZIONE
VER.
PROGETTO
ARCHITETTONICO:
VIOLA S.R.L.
ARCH. SARA SIMONATI
ARCH. RAFFAELE GRASSO
P.IVA: 03337050235
ARCH. ROSSELLA BAROZZI
ING. ANNA CAVALLARI
1,0
0
1,0
0
B
1:100
SCALA:
RED.
LOC. CAMPANELLA, n. 52
37067 VALEGGIO SUL MINCIO (VR)
20
DATA:
3,6
8
1,98
2,48
1,6
8
PROGETTO
STRUTTURALE:
IL SINDACO:
ARCH. RAFFAELE GRASSO
0,91
ING. BASSINI GIOVANNI ANGELO
PROGETTO
IMPIANTISTICO:
7,20
ARCH. RAFFAELE GRASSO
ING. ATTILIO PERLINI
P.I. FRANCESCO PERLINI
5,17
5,35
5,47
6,33
7,20
IL R.U.P.:
SPAZIO
RISERVATO
ALL'UFFICIO
TECNICO:
46041 - Asola (Mantova) piazza Diaz, 7
tel. 0376.727170 - fax 0376.79226 - e-mail [email protected]
p.iva 02238320200 - n. REA: MN 236004
TOLLERANZE:
AZIENDA CON SISTEMA
UNI EN ISO 9001:2008
TUTTE LE MISURE SI INTENDONO +/- 0.01 MT, SE NON DIVERSAMENTE SPECIFICATO
