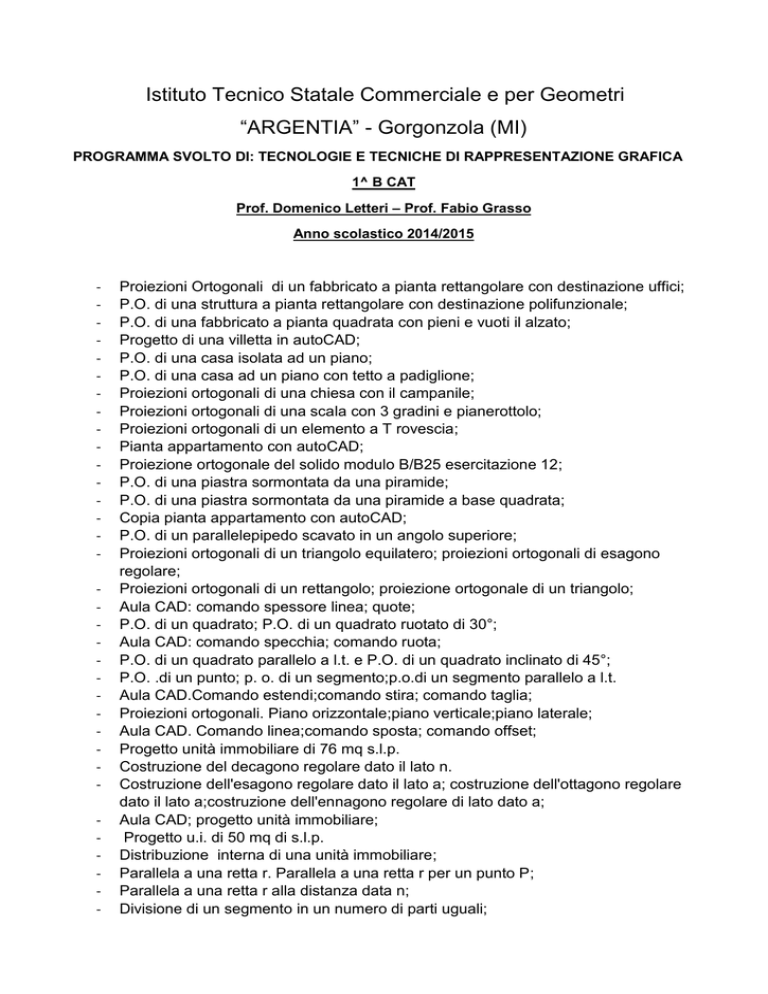

Istituto Tecnico Statale Commerciale e per Geometri
“ARGENTIA” - Gorgonzola (MI)
PROGRAMMA SVOLTO DI: TECNOLOGIE E TECNICHE DI RAPPRESENTAZIONE GRAFICA
1^ B CAT
Prof. Domenico Letteri – Prof. Fabio Grasso
Anno scolastico 2014/2015
-
Proiezioni Ortogonali di un fabbricato a pianta rettangolare con destinazione uffici;
P.O. di una struttura a pianta rettangolare con destinazione polifunzionale;
P.O. di una fabbricato a pianta quadrata con pieni e vuoti il alzato;
Progetto di una villetta in autoCAD;
P.O. di una casa isolata ad un piano;
P.O. di una casa ad un piano con tetto a padiglione;
Proiezioni ortogonali di una chiesa con il campanile;
Proiezioni ortogonali di una scala con 3 gradini e pianerottolo;
Proiezioni ortogonali di un elemento a T rovescia;
Pianta appartamento con autoCAD;
Proiezione ortogonale del solido modulo B/B25 esercitazione 12;
P.O. di una piastra sormontata da una piramide;
P.O. di una piastra sormontata da una piramide a base quadrata;
Copia pianta appartamento con autoCAD;
P.O. di un parallelepipedo scavato in un angolo superiore;
Proiezioni ortogonali di un triangolo equilatero; proiezioni ortogonali di esagono
regolare;
Proiezioni ortogonali di un rettangolo; proiezione ortogonale di un triangolo;
Aula CAD: comando spessore linea; quote;
P.O. di un quadrato; P.O. di un quadrato ruotato di 30°;
Aula CAD: comando specchia; comando ruota;
P.O. di un quadrato parallelo a l.t. e P.O. di un quadrato inclinato di 45°;
P.O. .di un punto; p. o. di un segmento;p.o.di un segmento parallelo a l.t.
Aula CAD.Comando estendi;comando stira; comando taglia;
Proiezioni ortogonali. Piano orizzontale;piano verticale;piano laterale;
Aula CAD. Comando linea;comando sposta; comando offset;
Progetto unità immobiliare di 76 mq s.l.p.
Costruzione del decagono regolare dato il lato n.
Costruzione dell'esagono regolare dato il lato a; costruzione dell'ottagono regolare
dato il lato a;costruzione dell'ennagono regolare di lato dato a;
Aula CAD; progetto unità immobiliare;
Progetto u.i. di 50 mq di s.l.p.
Distribuzione interna di una unità immobiliare;
Parallela a una retta r. Parallela a una retta r per un punto P;
Parallela a una retta r alla distanza data n;
Divisione di un segmento in un numero di parti uguali;
-
Perpendicolare per il punto medio di un segmento AB;
Perpendicolare nell'origine A di una semiretta r;
Perpendicolare a una retta r condotta nel punto P.
Perpendicolare a una retta r da un punto esterno P.
Rette parallele orizzontali. Rette parallele verticali.
Rette parallele inclinate di 30 e 45 gradi.
Strumenti per il disegno e squadratura foglio.
Libro di testo: Rappresentazione e Tecnologia delle Costruzioni - Aut. Sergio Sammarone
Casa Editrice Zanichelli.
Gorgonzola, lì 27 maggio 2015
Gli alunni:
I Docenti
