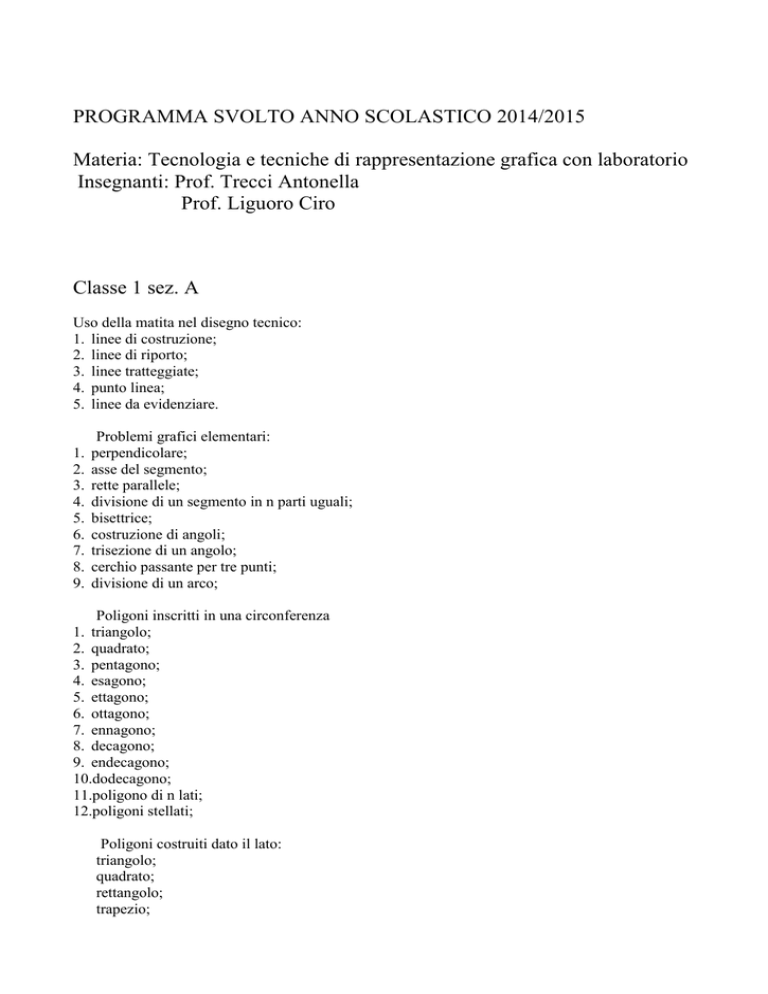

PROGRAMMA SVOLTO ANNO SCOLASTICO 2014/2015
Materia: Tecnologia e tecniche di rappresentazione grafica con laboratorio
Insegnanti: Prof. Trecci Antonella
Prof. Liguoro Ciro
Classe 1 sez. A
Uso della matita nel disegno tecnico:
1. linee di costruzione;
2. linee di riporto;
3. linee tratteggiate;
4. punto linea;
5. linee da evidenziare.
1.
2.
3.
4.
5.
6.
7.
8.
9.
Problemi grafici elementari:
perpendicolare;
asse del segmento;
rette parallele;
divisione di un segmento in n parti uguali;
bisettrice;
costruzione di angoli;
trisezione di un angolo;
cerchio passante per tre punti;
divisione di un arco;
Poligoni inscritti in una circonferenza
1. triangolo;
2. quadrato;
3. pentagono;
4. esagono;
5. ettagono;
6. ottagono;
7. ennagono;
8. decagono;
9. endecagono;
10.dodecagono;
11.poligono di n lati;
12.poligoni stellati;
Poligoni costruiti dato il lato:
triangolo;
quadrato;
rettangolo;
trapezio;
pentagono;
esagono;
poligono di n lati;
triangolo di lati assegnati.
costruire tutte le figure in uno;
Archi
1. a sesto acuto;
2. rampante;
3. ribassati;
4. a fiamma;
5. a ferro di cavallo;
6. circonferenza uguali tangenti tra loro e iscritte in una circonferenza;
7. Proiezioni ortogonali di figure piane;
8. Proiezioni ortogonali di figure solide;
9. Proiezioni ortogonali di figure sovrapposte;
10. Proiezioni ortogonali di figure complesse.
Esercitazioni da eseguire a casa con tavole riprese dal libro di testo.
Comandi principali di base per Autocad.
Spiegazione generale sul funzionamento e l’utilizzo del programma per disegno tecnico Autocad
LT 97/98 R14 e Autocad 2014 per l’applicazione del sistema informatico nell’esecuzione del
Disegno Tecnico.
Realizzazione di esercitazioni per la comprensione dei comandi: linea, modifica, copia, incolla,
taglia, stira, specchio, ellisse, estendi, offset, cancella, cerchio, raccorda, salva, salva con nome,
visualizzazione dinamica ed ingrandita del disegno stesso, pan spostamento dinamico, stampa.
Disegno modulare mediante la consegna agli alunni di apposite schede di costruzione e la
realizzazione al computer dello stesso.
Disegni ripresi dal libro, disegnati in scala, riportati su foglio di lavoro, stampati come esecutivi.
Gli Insegnanti
Abbadia S.S. 10/06/2015
Antonella Trecci
Ciro Liguoro
