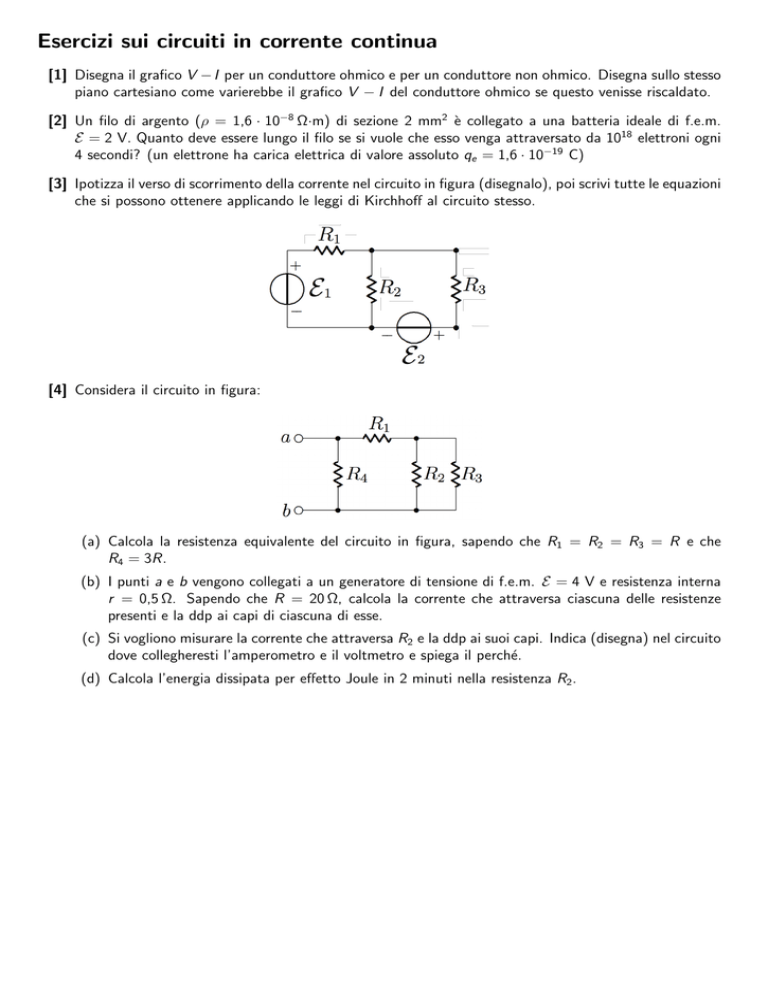

Esercizi sui circuiti in corrente continua

Esercizi sui circuiti in corrente continua
[1] Disegna il grafico V − I per un conduttore ohmico e per un conduttore non ohmico. Disegna sullo stesso
piano cartesiano come varierebbe il grafico V − I del conduttore ohmico se questo venisse riscaldato.
[2] Un filo di argento (ρ = 1,6 · 10−8 Ω·m) di sezione 2 mm2 è collegato a una batteria ideale di f.e.m.
E = 2 V. Quanto deve essere lungo il filo se si vuole che esso venga attraversato da 1018 elettroni ogni
4 secondi? (un elettrone ha carica elettrica di valore assoluto qe = 1,6 · 10−19 C)
[3] Ipotizza il verso di scorrimento della corrente nel circuito in figura (disegnalo), poi scrivi tutte le equazioni
che si possono ottenere applicando le leggi di Kirchhoff al circuito stesso.
[4] Considera il circuito in figura:
(a) Calcola la resistenza equivalente del circuito in figura, sapendo che R1 = R2 = R3 = R e che
R4 = 3R.
(b) I punti a e b vengono collegati a un generatore di tensione di f.e.m. E = 4 V e resistenza interna
r = 0,5 Ω. Sapendo che R = 20 Ω, calcola la corrente che attraversa ciascuna delle resistenze
presenti e la ddp ai capi di ciascuna di esse.
(c) Si vogliono misurare la corrente che attraversa R2 e la ddp ai suoi capi. Indica (disegna) nel circuito
dove collegheresti l’amperometro e il voltmetro e spiega il perché.
(d) Calcola l’energia dissipata per effetto Joule in 2 minuti nella resistenza R2 .
