1 Relazione di laboratorio

Bertani Marco

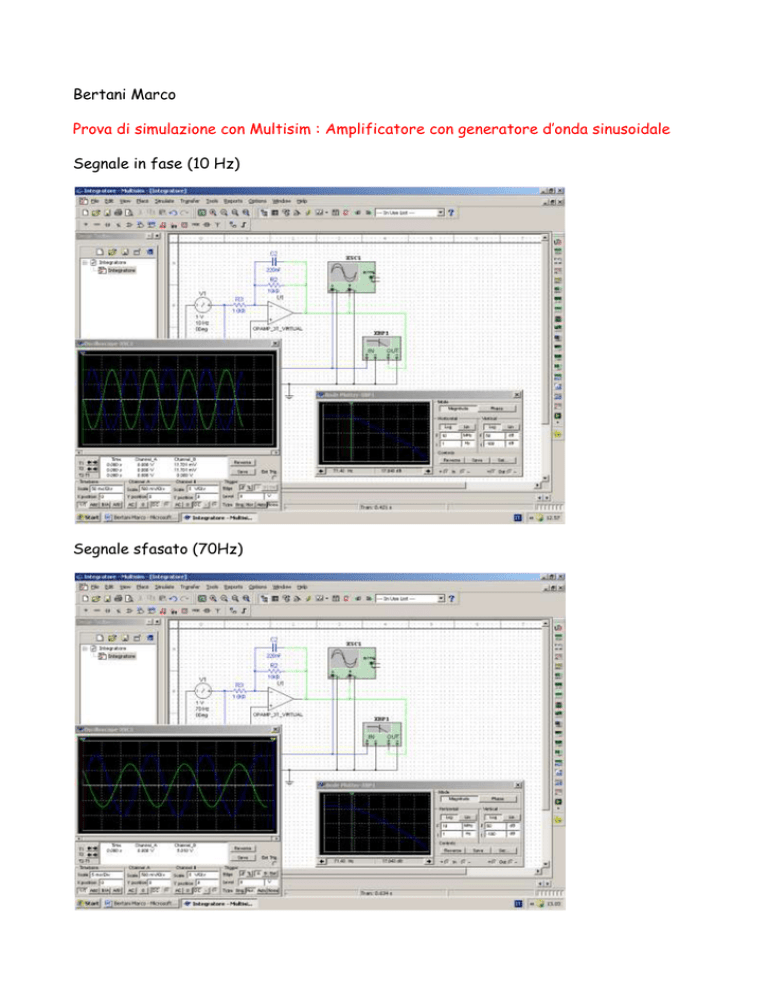

Prova di simulazione con Multisim : Amplificatore con generatore d’onda sinusoidale
Segnale in fase (10 Hz)
Segnale sfasato (70Hz)
Segnale sfasato di una decade (700 Hz)
Amplificatore con generatore d’onda quadra
Segnale a frequenza di (5Hz)
Segnale a frequenza di (50Hz)
Segnale a frequenza di (500Hz)
Conclusione:
Si può affermare che se si utilizza un generatore d’onda sinusoidale, in questo
circuito, si vede che il segnale a una frequenza inferiore a quella di taglio viene
amplificato, ma se si lavora sulla frequenza di taglio, o oltre, si può notare che il
segnale viene alterato, sfasandolo e attenuandolo.
Si può notare come questo discorso sia simile anche se si utilizza un generatore di
onda quadra, poiché, anche qui se il segnale in ingresso è antecedentemente alla
frequenza di taglio, il segnale viene leggermente modificato, “smussando” i picchi di
tensione di 3 Db. Se si opera nella zona di taglio, il segnale tende sempre più a
diventare una onda triangolare, perché il condensatore non riesce a caricare una
armatura che deve subito scaricarsi per caricare l’altra; raggiungendo una situazione
dove l’onda quadra diventa un’onda triangolare (es. 500 Hz).
