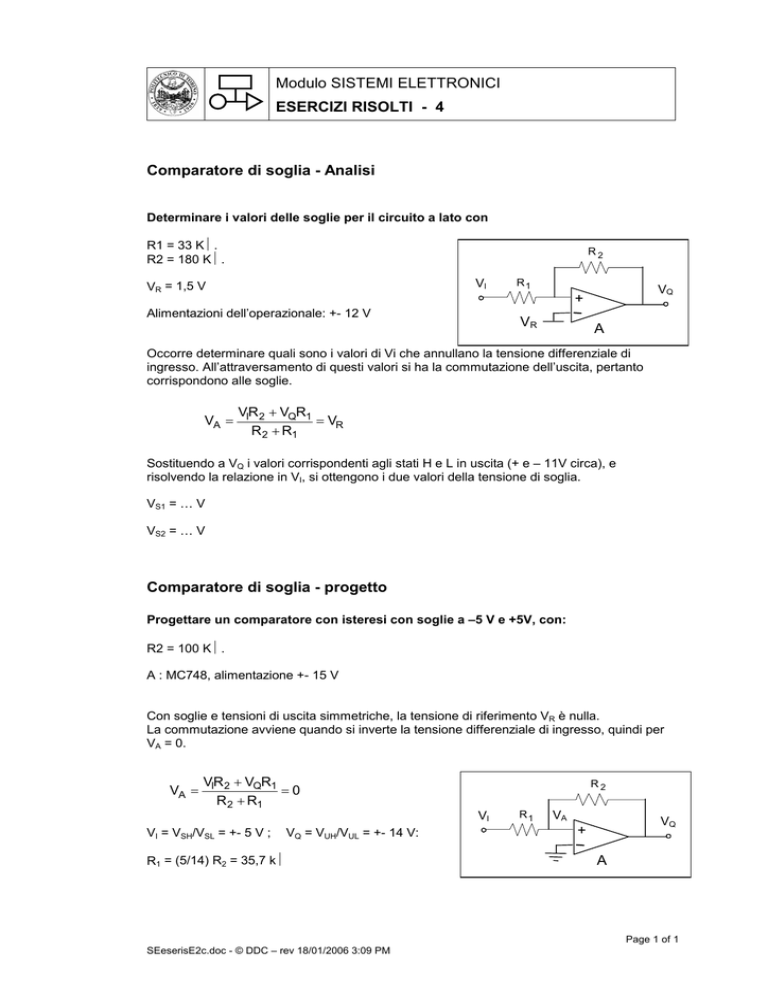

4 Comparatore di soglia - Analisi Comparatore di soglia

Modulo SISTEMI ELETTRONICI
ESERCIZI RISOLTI - 4
Comparatore di soglia - Analisi
Determinare i valori delle soglie per il circuito a lato con
R1 = 33 KΩ.
R2 = 180 KΩ.
R2
VI
VR = 1,5 V
R1
VQ
+
Alimentazioni dell’operazionale: +- 12 V
VR
A
Occorre determinare quali sono i valori di Vi che annullano la tensione differenziale di
ingresso. All’attraversamento di questi valori si ha la commutazione dell’uscita, pertanto
corrispondono alle soglie.
VA =
VIR 2 + VQR1
= VR
R 2 + R1
Sostituendo a VQ i valori corrispondenti agli stati H e L in uscita (+ e – 11V circa), e
risolvendo la relazione in VI, si ottengono i due valori della tensione di soglia.
VS1 = … V
VS2 = … V
Comparatore di soglia - progetto
Progettare un comparatore con isteresi con soglie a –5 V e +5V, con:
R2 = 100 KΩ.
A : MC748, alimentazione +- 15 V
Con soglie e tensioni di uscita simmetriche, la tensione di riferimento VR è nulla.
La commutazione avviene quando si inverte la tensione differenziale di ingresso, quindi per
VA = 0.
VA =
VIR 2 + VQR1
=0
R 2 + R1
R2
VI
VI = VSH/VSL = +- 5 V ;
VQ = VUH/VUL = +- 14 V:
R1 = (5/14) R2 = 35,7 kΩ
R1
VA
VQ
+
A
Page 1 of 1
SEeserisE2c.doc - © DDC – rev 18/01/2006 3:09 PM
