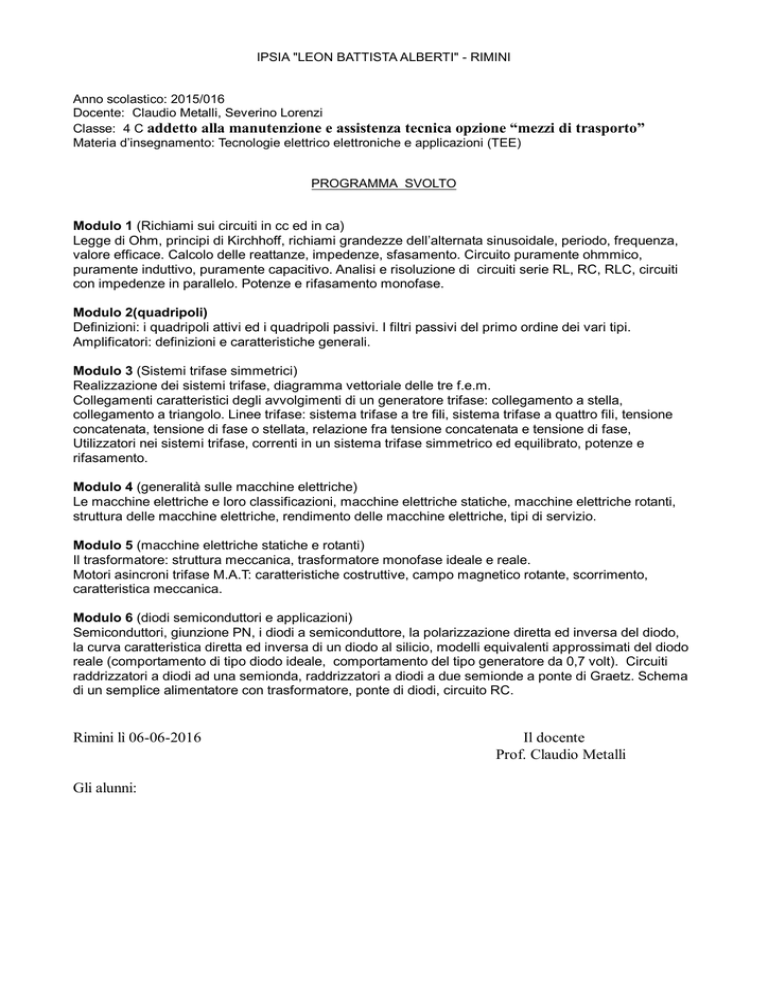

Classe: 4 C addetto alla manutenzione e assistenza tecnica opzione

IPSIA "LEON BATTISTA ALBERTI" - RIMINI
Anno scolastico: 2015/016
Docente: Claudio Metalli, Severino Lorenzi
Classe: 4 C addetto alla manutenzione e assistenza tecnica opzione “mezzi di trasporto”
Materia d’insegnamento: Tecnologie elettrico elettroniche e applicazioni (TEE)
PROGRAMMA SVOLTO
Modulo 1 (Richiami sui circuiti in cc ed in ca)
Legge di Ohm, principi di Kirchhoff, richiami grandezze dell’alternata sinusoidale, periodo, frequenza,
valore efficace. Calcolo delle reattanze, impedenze, sfasamento. Circuito puramente ohmmico,
puramente induttivo, puramente capacitivo. Analisi e risoluzione di circuiti serie RL, RC, RLC, circuiti
con impedenze in parallelo. Potenze e rifasamento monofase.
Modulo 2(quadripoli)
Definizioni: i quadripoli attivi ed i quadripoli passivi. I filtri passivi del primo ordine dei vari tipi.
Amplificatori: definizioni e caratteristiche generali.
Modulo 3 (Sistemi trifase simmetrici)
Realizzazione dei sistemi trifase, diagramma vettoriale delle tre f.e.m.
Collegamenti caratteristici degli avvolgimenti di un generatore trifase: collegamento a stella,
collegamento a triangolo. Linee trifase: sistema trifase a tre fili, sistema trifase a quattro fili, tensione
concatenata, tensione di fase o stellata, relazione fra tensione concatenata e tensione di fase,
Utilizzatori nei sistemi trifase, correnti in un sistema trifase simmetrico ed equilibrato, potenze e
rifasamento.
Modulo 4 (generalità sulle macchine elettriche)
Le macchine elettriche e loro classificazioni, macchine elettriche statiche, macchine elettriche rotanti,
struttura delle macchine elettriche, rendimento delle macchine elettriche, tipi di servizio.
Modulo 5 (macchine elettriche statiche e rotanti)
Il trasformatore: struttura meccanica, trasformatore monofase ideale e reale.
Motori asincroni trifase M.A.T: caratteristiche costruttive, campo magnetico rotante, scorrimento,
caratteristica meccanica.
Modulo 6 (diodi semiconduttori e applicazioni)
Semiconduttori, giunzione PN, i diodi a semiconduttore, la polarizzazione diretta ed inversa del diodo,
la curva caratteristica diretta ed inversa di un diodo al silicio, modelli equivalenti approssimati del diodo
reale (comportamento di tipo diodo ideale, comportamento del tipo generatore da 0,7 volt). Circuiti
raddrizzatori a diodi ad una semionda, raddrizzatori a diodi a due semionde a ponte di Graetz. Schema
di un semplice alimentatore con trasformatore, ponte di diodi, circuito RC.
Rimini lì 06-06-2016
Gli alunni:
Il docente
Prof. Claudio Metalli
