I.T.I.S. "A. AVOGADRO" DI ABBADIA SAN SALVATORE (SIENA

I.T.I.S. "A. AVOGADRO" DI ABBADIA SAN SALVATORE (SIENA)
Oggetto:
Programma svolto nell' a. s. 2015 - 2016
Materia:
Sistemi e Automazione
Classe:
IV Sez. B
Specializzazione MECCANICA
Insegnanti : Pinzuti Danilo e D’Angelo Lillo

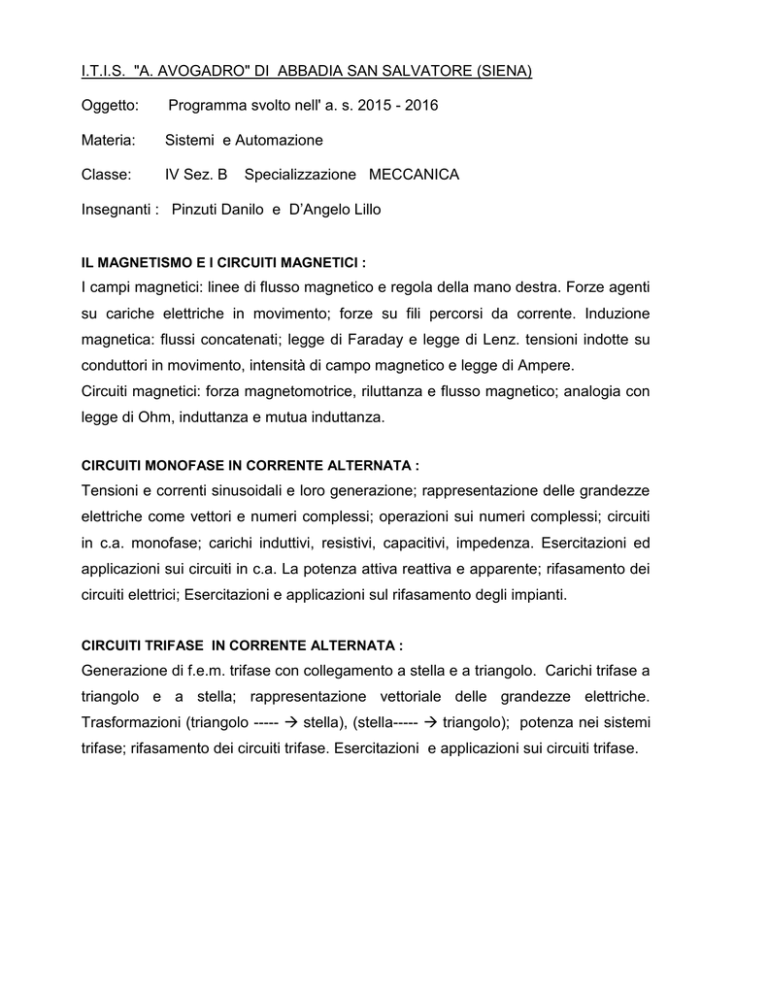

IL MAGNETISMO E I CIRCUITI MAGNETICI :
I campi magnetici: linee di flusso magnetico e regola della mano destra. Forze agenti
su cariche elettriche in movimento; forze su fili percorsi da corrente. Induzione
magnetica: flussi concatenati; legge di Faraday e legge di Lenz. tensioni indotte su
conduttori in movimento, intensità di campo magnetico e legge di Ampere.
Circuiti magnetici: forza magnetomotrice, riluttanza e flusso magnetico; analogia con
legge di Ohm, induttanza e mutua induttanza.
CIRCUITI MONOFASE IN CORRENTE ALTERNATA :
Tensioni e correnti sinusoidali e loro generazione; rappresentazione delle grandezze
elettriche come vettori e numeri complessi; operazioni sui numeri complessi; circuiti
in c.a. monofase; carichi induttivi, resistivi, capacitivi, impedenza. Esercitazioni ed
applicazioni sui circuiti in c.a. La potenza attiva reattiva e apparente; rifasamento dei
circuiti elettrici; Esercitazioni e applicazioni sul rifasamento degli impianti.
CIRCUITI TRIFASE IN CORRENTE ALTERNATA :
Generazione di f.e.m. trifase con collegamento a stella e a triangolo. Carichi trifase a
triangolo e a stella; rappresentazione vettoriale delle grandezze elettriche.
Trasformazioni (triangolo -----  stella), (stella-----  triangolo); potenza nei sistemi
trifase; rifasamento dei circuiti trifase. Esercitazioni e applicazioni sui circuiti trifase.
MACCHINE ELETTRICHE :
Classificazione delle macchine elettriche statiche e dinamiche;
principi di
funzionamento; parametri caratteristici; rendimento e dissipazioni energetiche.
Cenni sui trasformatori.
Motore asincrono trifase. Caratteristiche costruttive del rotore e dello statore; schemi
circuitali; rotori avvolti con collettori ad anello e rotori a gabbia di scoiattolo. Il
principio di Galileo Ferraris e la generazione del campo magnetico rotante.
Caratteristiche di funzionamento di un motore asincrono trifase; il campo magnetico
rotante; velocità di sincronismo, velocità relativa e scorrimento; curva di coppia e
punto di funzionamento. Avviamento dei motori asincroni.
Generatori asincroni trifase: caratteristiche costruttive e di funzionamento. Schemi
circuitali nel caso di collegamento in parallelo ad una rete elettrica e nel caso di
collegamento ad un carico isolato; problemi di funzionamento.
Generatore sincrono trifase (Alternatore).
Caratteristiche costruttive del rotore e dello statore; rotori a poli lisci e a poli salienti;
schemi di collegamento degli avvolgimenti rotorici e statorici. Vantaggi e svantaggi
nel collegamento a stella e a triangolo. Curve caratteristiche degli alternatori e
schemi circuitali.
Abbadia San Salvatore,
I docenti:
Pinzuti Danilo
D’Angelo Lillo
