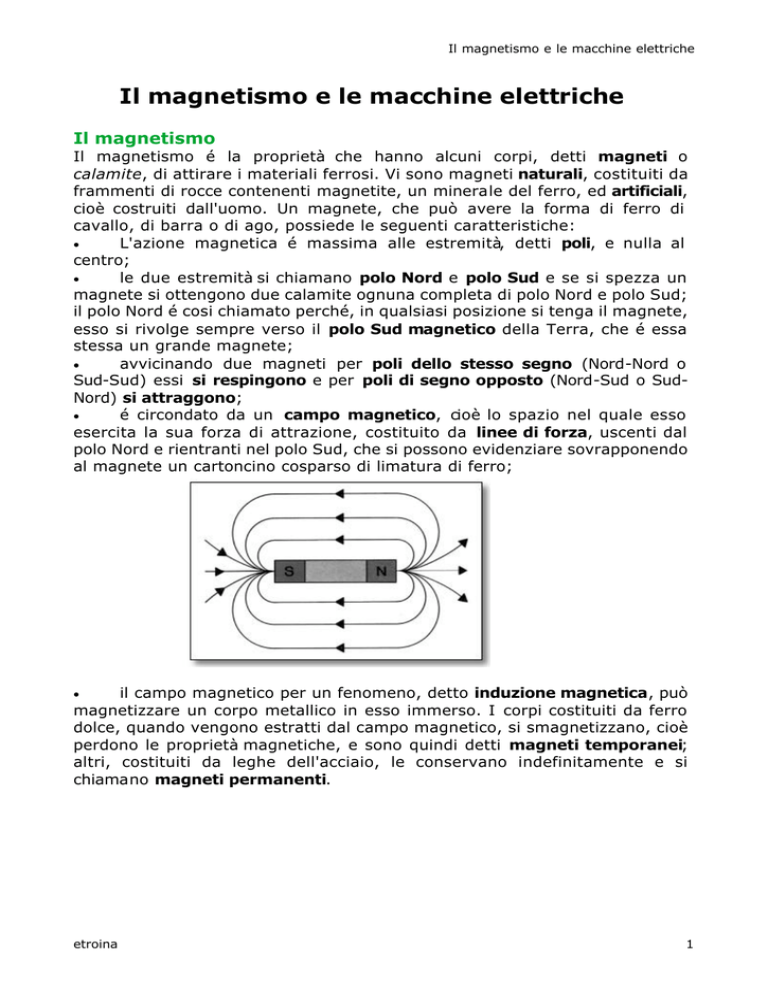

Il magnetismo
Il magnetismo é la proprietà che hanno alcuni corpi, detti magneti o
calamite, di attirare i materiali ferrosi. Vi sono magneti naturali, costituiti da
frammenti di rocce contenenti magnetite, un minerale del ferro, ed artificiali,
cioè costruiti dall'uomo. Un magnete, che può avere la forma di ferro di
cavallo, di barra o di ago, possiede le seguenti caratteristiche:
•
L'azione magnetica é massima alle estremità, detti poli, e nulla al
centro;
•
le due estremità si chiamano polo Nord e polo Sud e se si spezza un
magnete si ottengono due calamite ognuna completa di polo Nord e polo Sud;
il polo Nord é cosi chiamato perché, in qualsiasi posizione si tenga il magnete,
esso si rivolge sempre verso il polo Sud magnetico della Terra, che é essa
stessa un grande magnete;
•
avvicinando due magneti per poli dello stesso segno (Nord-Nord o
Sud-Sud) essi si respingono e per poli di segno opposto (Nord-Sud o SudNord) si attraggono;
•
é circondato da un campo magnetico, cioè lo spazio nel quale esso
esercita la sua forza di attrazione, costituito da linee di forza, uscenti dal
polo Nord e rientranti nel polo Sud, che si possono evidenziare sovrapponendo
al magnete un cartoncino cosparso di limatura di ferro;
il campo magnetico per un fenomeno, detto induzione magnetica, può
magnetizzare un corpo metallico in esso immerso. I corpi costituiti da ferro
dolce, quando vengono estratti dal campo magnetico, si smagnetizzano, cioè
perdono le proprietà magnetiche, e sono quindi detti magneti temporanei;
altri, costituiti da leghe dell'acciaio, le conservano indefinitamente e si
chiamano magneti permanenti.
•
etroina
1
Il magnetismo e le macchine elettriche
L'induzione elettromagnetica
Questo é il più importante di tutti i fenomeni che hanno a che fare con la
corrente elettrica poiché l'induzione elettromagnetica é alla base del
funzionamento dei generatori meccanici (dinamo ed alternatore), dei
trasformatori, delle elettrocalamite ed in genere di tutte le apparecchiature
elettriche. Per illustrare il fenomeno immaginiamo di avere un magnete nel cui
campo magnetico poniamo un piccolo circuito elettrico formato da un
conduttore collegato ad una lampadina. Se il circuito é fermo o si muove
parallelamente alle linee di forza del campo magnetico del magnete non
accade nulla, ma se esso si muove perpendicolarmente alle linee di forza la
lampadina si accende poiché in esso scorre una debole corrente elettrica,
detta «indotta». In tal caso infatti é la forza magnetica del magnete che
provoca nel conduttore quel flusso di elettroni che definiamo corrente
elettrica.
La dinamo
La dinamo é una macchina che produce corrente elettrica continua, cioè
quel tipo di corrente che deriva da un movimento di elettroni diretto sempre
nello stesso verso. La dinamo é costituita da tre parti fondamentali:
l'induttore, formato da un magnete, che é la parte fissa ed é utilizzato per
generare il campo magnetico; l'indotto, formato da un filo di rame isolato ed
avvolto intorno ad un nucleo di ferro, che costituisce la parte mobile e che
viene fatto ruotare meccanicamente; il collettore e le spazzole , il primo
formato da due mezzi anelli metallici, cui sono collegati gli estremi del filo di
rame, e le seconde da lamine poste a contatto con essi, che insieme
costituiscono il dispositivo di raccolta della corrente elettrica indotta.
Funzionamento della dinamo
Nella fase A l'indotto taglia verticalmente le linee di forza del campo
magnetico e nel conduttore passa una corrente indotta diretta verso il polo
positivo del circuito (spazzola «+»). L’intensità di tale corrente aumenta
mentre il circuito si avvicina alla posizione verticale e raggiunge un primo
picco di massimo quando tale posizione é raggiunta.
etroina
2
Il magnetismo e le macchine elettriche
Nella fase B l'indotto taglia invece orizzontalmente le linee di forza e nel
conduttore non vi é quindi passaggio di corrente. L’intensità diminuisce mano
a mano che si passa dalla posizione verticale a quella orizzontale e diviene
nulla quando essa é raggiunta.
Nella fase C l'indotto taglia nuovamente le linee di forza del campo magnetico
ed in esso si genera una corrente indotta il cui verso é sempre diretto verso il
polo positivo (corrente continua). L’intensità della corrente aumenta con
l'avvicinarsi dell'indotto alla posizione verticale e, quando essa é raggiunta, si
ha un secondo picco di massimo.
Nella fase D infine l'indotto é nuovamente in posizione orizzontale, le linee di
forza non vengono tagliate e non viene generata corrente. L’intensità
diminuisce con l'avvicinarsi alla posizione orizzontale e diviene nuovamente
nulla quando essa é raggiunta.
etroina
3
Il magnetismo e le macchine elettriche
Le dinamo possono produrre correnti di limitata tensione e quindi di potenza
relativa, a causa della delicatezza del collettore. Inoltre sono di complessa
costruzione, richiedono una frequente manutenzione e, producendo corrente
continua, non permettono il trasporto della corrente a grande distanza e
quindi sono adatte alle centrali elettriche.
Dinamo di una bicicletta
etroina
4
Il magnetismo e le macchine elettriche
L'alternatore
L'alternatore é una macchina che trasforma l'energia meccanica in corrente
elettrica alternata, che presenta la caratteristica di variare continuamente
verso, in modo alterno ed ad intervalli regolari di tempo. L'andamento grafico
di una corrente alternata ha la forma di una sinusoide; la semionda al di
sopra della linea dello zero é detta cresta; quella che sta al di sotto
avvallamento.
Una cresta ed un avvallamento formano un'onda completa, detta periodo. Il
numero di periodi che un alternatore compie in un secondo é detto frequenza
e si esprime in hertz (simbolo Hz). L'alternatore ha una struttura simile a
quella della dinamo; sono infatti uguali l'induttore e l'indotto, ma differente il
sistema di raccolta della corrente indotta. Infatti il collettore é formato da due
anelli, separati ed isolati tra di loro, su cui poggiano le spazzole.
Funzionamento dell'alternatore
Nella fase A l'indotto taglia verticalmente le linee di forza del campo
magnetico e nel conduttore passa una corrente indotta diretta verso il polo
etroina
5
Il magnetismo e le macchine elettriche
positivo del circuito (spazzola «+»). L’intensità di tale corrente aumenta
mentre il circuito si avvicina alla posizione verticale e raggiunge un primo
picco positivo di massimo quando tale posizione é raggiunta.
Nella fase B l'indotto taglia invece orizzontalmente le linee di forza e nel
conduttore non vi é quindi passaggio di corrente. L’intensità diminuisce mano
a mano che si passa dalla posizione verticale a quella orizzontale e diviene
nulla quando essa é raggiunta.
Nella fase C l'indotto taglia nuovamente le linee di forza del campo magnetico
ed in esso si genera una corrente indotta il cui verso é però diretto verso il
polo negativo (corrente alternata). L’intensità della corrente aumenta con
l'avvicinarsi dell'indotto alla posizione verticale e, quando essa é raggiunta, si
ha un secondo picco di massimo, ma negativo.
etroina
6
Il magnetismo e le macchine elettriche
Nella fase D infine l'indotto é nuovamente in posizione orizzontale, le linee di
forza non vengono tagliate e non viene generata corrente. L’intensità
diminuisce con l'avvicinarsi alla posizione orizzontale e diviene nuovamente
nulla quando essa é raggiunta.
Puoi visualizzare dinamicamente il funzionamento di un alternatore
(corrente elettrica alternata) e di una dinamo (corrente elettrica
continua), cliccando sulla parola “generatore di forza elettromotrice”.
L'elettrocalamita
È formata da un conduttore, detto solenoide, avvolto in molte spire intorno
ad una barra di ferro dolce. Le proprietà magnetiche perdurano finché nel
conduttore circola la corrente elettrica e terminano allorché tale flusso cessa.
L'elettrocalamita o elettromagnete é un dispositivo di importanza
fondamentale per tutte le macchine elettriche e di particolari apparecchiature,
come il telefono od il campanello elettrico.
etroina
7
Il magnetismo e le macchine elettriche
Il trasformatore
È una macchina elettrica statica, cioè senza parti in movimento, che funziona
solo con la corrente alternata. Esso permette di modificare le grandezze che
determinano la potenza di una corrente permettendone il trasporto a grande
distanza. Se, ad esempio, un alternatore di una centrale elettrica produce
corrente a 10.000 V e 500 A la maggior parte della sua potenza si perde sotto
forma di calore (resistenza) durante il trasporto lungo i cavi dell'alta tensione.
Il trasformatore della centrale provvede allora a modificare tale corrente in
una a 100.000 V e 50 A che a causa della bassa intensità può essere ora
trasportata con minime perdite.
Un trasformatore é formato da un nucleo di ferro dolce su cui sono due
avvolgimenti di filo di rame isolato indipendenti tra di loro e con diverso
numero di spire. La corrente alternata entra nel primo avvolgimento, detto
circuito primario, con una certa tensione ed esce dal secondo avvolgimento,
detto circuito secondario, con una tensione diversa. Infatti essa é
proporzionale al numero delle spire di ogni circuito. Il trasformatore funziona
per l'effetto magnetico della corrente (circuito primario) e per l'induzione
elettromagnetica (circuito secondario).
etroina
8
Il magnetismo e le macchine elettriche
Effetti della corrente elettrica
L’elettricità, come sappiamo, é una forma di energia la cui natura peraltro é in
gran parte ancora sconosciuta. Essa si manifesta sia come causa che come
effetto di fenomeni termici, meccanici, chimici e biologici.
Effetto magnetico
È l'effetto che é alla base del funzionamento dell'elettrocalamita e che é stato
scoperto per caso circa 200 anni fa. Nel 1819 infatti il fisico danese Oersted
pose un filo elettrico parallelamente all'ago di una bussola. Appena vi fece
circolare la corrente continua, presa da una pila di Volta, l'ago della bussola
deviò bruscamente. Interrompendo la corrente l'ago tornava nella posizione
normale. Era quindi chiaro che il filo elettrico si comportava come un magnete
(esperienza di Oersted). Pochi anni dopo il fisico francese Ampère rifece la
stessa esperienza con un solenoide, cioè un filo elettrico avvolto a spirale. La
deviazione dell'ago della bussola era molto più accentuata poiché il solenoide
generava un campo magnetico la cui intensità, proporzionale al numero delle
spire, era molto più alta e le estremità del solenoide erano in grado di attirare
piccoli oggetti di ferro (esperienza di Ampère). Un altro studioso, il francese
Arago, provò infine ad inserire un nucleo di ferro dolce dentro il solenoide.
Quando in esso circolava la corrente elettrica le estremità del nucleo
riuscivano ad attirare grossi oggetti di ferro (esperienza di Arago). Era nata
così l'elettrocalamita.
Effetto chimico
L'acqua pura é un cattivo conduttore di elettricità. Invece, quando nell'acqua
sono sciolte altre sostanze (acidi o sali) si ottengono delle soluzioni che
funzionano come buoni conduttori. Queste soluzioni si chiamano elettroliti
perché la corrente elettrica che arriva ai due elettrodi genera un campo
elettrico. Questo provoca il movimento degli atomi dell'elettrolito: quelli
carichi positivamente (ioni positivi o cationi) migrano verso l'elettrodo
negativo (catodo); quelli carichi negativamente (ioni negativi o anioni)
verso l'elettrodo positivo (anodo). Tale effetto chimico della corrente elettrica
viene sfruttato industrialmente per l'elettrolisi e la galvanostegia. La prima
viene usata nell'industria chimica per scomporre sostanze complesse in
elementi semplici e nell'industria metallurgica per estrarre i metalli dai loro
minerali o per raffinarli. La seconda permette di ricoprire un metallo con un
sottile strato di un altro metallo (zincatura, cromatura, nichelatura, ecc.).
Effetto fisiologico
La corrente elettrica, anche quella delle nostre case, che ha una tensione
alquanto elevata (220 V) ed é alternata e quindi più pericolosa, ha effetti
dannosi sul corpo umano. I danni dipendono, oltre che dall’intensità della
corrente, dagli organi attraversati da essa e dalla resistenza che oppone il
corpo umano al suo passaggio. La corrente attraversa il corpo poiché si dirige
verso il pavimento che ha un potenziale nullo. Nei casi più gravi (valori
maggiori di 0,05 A) la morte é provocata dal blocco dei muscoli del torace
responsabili della respirazione, cioè per asfissia. Negli altri casi a seconda
della gravità della folgorazione si hanno disturbi alla respirazione, alterazioni
etroina
9
Il magnetismo e le macchine elettriche
del battito cardiaco, sensazioni dolorose diffuse ed un generale senso di
disagio. Gli effetti dannosi della corrente elettrica negli ambienti domestici
possono essere prevenuti con l'impianto di messa a terra e con gli
interruttori salvavita.
Effetto meccanico
Gli effetti dell'induzione elettromagnetica sono reversibili, cioè un conduttore,
libero di muoversi ed immerso in un campo magnetico, quando in esso circola
la corrente elettrica si muove a causa di una forza generata dal campo
magnetico stesso. Tale principio é alla base di tutti i motori elettrici, che
sostanzialmente sono delle dinamo o degli alternatori, per tal motivo definiti
macchine reversibili, ai cui indotti viene fornita corrente elettrica. I motori
elettrici, che costituiscono l'elemento base della maggior parte degli
apparecchi che funzionano con la corrente elettrica, sono quindi dispositivi
capaci di trasformare l'energia elettrica in energia meccanica.
Effetto termico
Come sappiamo la corrente elettrica, quando attraversa un conduttore,
incontra un ostacolo che si definisce resistenza. Tale fenomeno, dannoso per
il trasporto della corrente, é invece molto utile in quanto attraverso l'uso di
cattivi conduttori, quali tungsteno e nichelcromo, si può ottenere luce o calore
in modo semplice e pulito. La formula Q = I2 x R x T permette di calcolare la
quantità di calore Q prodotta da una corrente di intensità I che attraversa per
il tempo T un conduttore la cui resistenza é R. Come si può notare l’intensità
della corrente, poiché é elevata al quadrato, agisce da moltiplicatore
sull'effetto termico. Sulla componente luminosa dell'effetto termico si basano
le comuni lampade ad incandescenza (lampadina) nelle quali un sottile
filamento di tungsteno, racchiuso in un'ampolla di vetro priva d'aria e riempita
di gas inerte (argo o azoto), quando é percorso dalla corrente elettrica si
riscalda per effetto della resistenza a temperatura elevatissima (2.500 °C) e
diventa luminoso. Le lampade al neon sono invece dei tubi di vetro, nei quali
é contenuto un gas, il neon, molto rarefatto. Gli elettrodi, sistemati alle
estremità del tubo, producono una scarica elettrica che genera col gas un
flusso luminoso. Queste lampade, che possono essere costruite di qualsiasi
forma e colore, consumano poca energia e sono quasi prive di effetti termici.
L'effetto termico vero e proprio della corrente elettrica in ambito domestico
viene sfruttato, per mezzo delle cosiddette «resistenze», in asciugacapelli,
tostapane, scaldabagni, ferri da stiro, lavatrici, lavastoviglie, stufe e forni. In
ambiente industriale invece esso é usato per la saldatura ad arco ed in
diversi tipi di forni elettrici
etroina
10
Il magnetismo e le macchine elettriche
Produzione dell'energia elettrica
La corrente elettrica viene prodotta in grandi installazioni industriali dette
centrali elettriche. Esse, in base al tipo di energia che trasformano, possono
essere idroelettriche, termoelettriche, geotermiche, a turbogas o
elettronucleari. In ogni caso la corrente elettrica é sempre prodotta da un
alternatore il cui indotto é collegato all'asse di una turbina.
Centrali idroelettriche
L'energia potenziale di grandi masse d'acqua accumulate in un bacino,
ottenuto sbarrando il corso di un fiume con una diga, si trasforma in energia
cinetica allorché l'acqua viene fatta precipitare attraverso una condotta
forzata. Alla fine della corsa essa urta le pale della turbina trasformando
l'energia cinetica in energia meccanica e facendo ruotare l'asse della turbina
stessa cui é collegato l'indotto del generatore elettrico.
Centrali termoelettriche
In questo tipo di centrale il vapore prodotto da una caldaia, alimentata da
carbone o olio combustibile, fa muovere le pale della turbina che é collegata
all'alternatore. Il vapore viene poi raffreddato nel condensatore e l'acqua
recuperata ritorna nella caldaia.
Centrali geotermiche
Il vapore necessario a muovere la turbina é quello proveniente dal sottosuolo
per il contatto delle acque sotterranee con rocce molto calde che ne
provocano l'evaporazione.
Centrali a turbogas
Le centrali a turbogas sfruttano lo stesso principio di propulsione degli aerei a
reazione. Esse infatti sono costituite essenzialmente da un compressore, da
una camera di combustione e da un gruppo turboalternatore coassiale con il
compressore. L'aria aspirata dall'atmosfera viene compressa dal compressore
ed inviata alla camera di combustione; in questa la combustione di gasolio o
di gas metano trasferisce il calore all'aria ed ai gas di combustione. Questa
miscela, sempre compressa, viene infine inviata alla turbina.
Centrali elettronucleari
Le centrali elettronucleari utilizzano il calore prodotto dalla fusione controllata
dell'uranio e prelevato dai reattori nucleari per mezzo del liquido refrigerante.
Con tale calore una caldaia produce poi il vapore necessario al funzionamento
della solita turbina.
etroina
11
Il magnetismo e le macchine elettriche
Trasporto dell'energia elettrica
La corrente elettrica prodotta nelle centrali elettriche dagli alternatori,
generalmente ad una tensione di circa 5.000 V, viene inviata a trasformatori
che provvedono ad elevarne la tensione fino anche a 250.000 V. Con tali
voltaggi la corrente viaggia lungo un elettrodotto, formato da conduttori in
rame o alluminio o acciaio sorretti da tralicci metallici od in cemento armato
attraverso isolanti di porcellana o di vetro. Giunta in prossimità dei luoghi di
utilizzazione dei trasformatori riduttori ne abbassano di nuovo la tensione a
circa 3.000 V e successivamente altri piccoli trasformatori locali la riducono
definitivamente ai 220 V con cui essa giunge alle nostre case.
etroina
12
