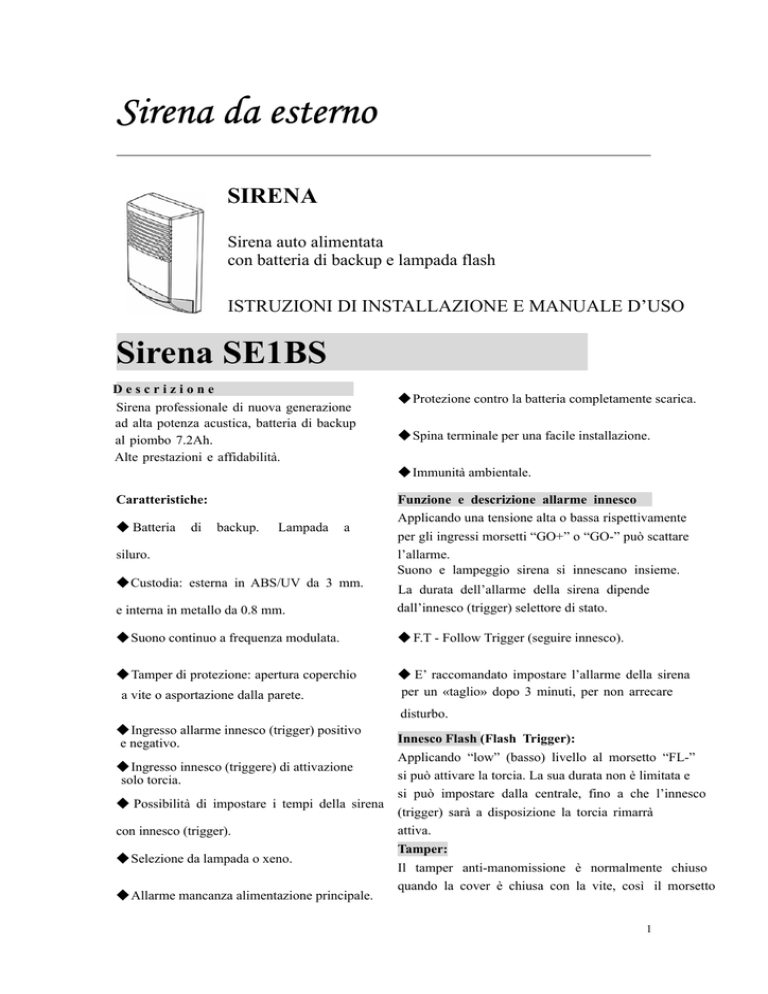

Sirena da esterno
SIRENA
Sirena auto alimentata
con batteria di backup e lampada flash
ISTRUZIONI DI INSTALLAZIONE E MANUALE D’USO
Sirena SE1BS
Descrizione
Sirena professionale di nuova generazione
ad alta potenza acustica, batteria di backup
al piombo 7.2Ah.
Alte prestazioni e affidabilità.
◆ Protezione contro la batteria completamente scarica.
◆ Spina terminale per una facile installazione.
◆ Immunità ambientale.
Caratteristiche:
◆ Batteria
di
backup.
Lampada
a
siluro.
◆ Custodia: esterna in ABS/UV da 3 mm.
Funzione e descrizione allarme innesco
Applicando una tensione alta o bassa rispettivamente
per gli ingressi morsetti “GO+” o “GO-” può scattare
l’allarme.
Suono e lampeggio sirena si innescano insieme.
e interna in metallo da 0.8 mm.
La durata dell’allarme della sirena dipende
dall’innesco (trigger) selettore di stato.
◆ Suono continuo a frequenza modulata.
◆ F.T - Follow Trigger (seguire innesco).
◆ Tamper di protezione: apertura coperchio
◆ E’ raccomandato impostare l’allarme della sirena
per un «taglio» dopo 3 minuti, per non arrecare
a vite o asportazione dalla parete.
disturbo.
◆ Ingresso allarme innesco (trigger) positivo
e negativo.
◆ Ingresso innesco (triggere) di attivazione
solo torcia.
◆ Possibilità di impostare i tempi della sirena
con innesco (trigger).
◆ Selezione da lampada o xeno.
◆ Allarme mancanza alimentazione principale.
Innesco Flash (Flash Trigger):
Applicando “low” (basso) livello al morsetto “FL-”
si può attivare la torcia. La sua durata non è limitata e
si può impostare dalla centrale, fino a che l’innesco
(trigger) sarà a disposizione la torcia rimarrà
attiva.
Tamper:
Il tamper anti-manomissione è normalmente chiuso
quando la cover è chiusa con la vite, così il morsetto
1
tamper è cortocircuitato 0 ohm).
Il tamper si aprirà con l’appropriata apertura
della vite tamper al muro.
Guasto alimentazione:
In caso dui guasto alimentazione la sirena e
la torcia rimangono attive sino a quando
non si ripristina la corrente o siano passati 5 minuti.
Protezione batteria:
La sirena è dotata di protezione contro il taglio
allarme da scarica totale della batteria
quando l’alimentazione scende a meno
8VDC.
8. Montare il coperchio metallico con 2 viti.
In s t a l l a z i o n e
9. Chiudere l’alloggiamento con 1 vite.
1. Scegliere la posizione di montaggio
della sirena: il muro non deve avere
Connessione Morsettiera
buchi o sporgenze eccessive.
Morsetto 1 = “FL-”
2. Praticare 5 fori con il trapano con l’aiuto
innesco per la torcia: collegarlo all’uscita
della piastra modello (4 fori per la base
allarme sistema, attivo mentre l’ingresso è basso.
e 1 per il tamper).
Morsetto 2 = “Go+”
innesco per la sirena e la torcia: attivo mentre
Note: tenere in considerazione gli
l’ingresso è alto.
ingressi filo nella base della custodia.
Morsetto 3 = “GOinnesco per la sirena e la torcia: attivo mentre
l’ingresso è basso.
3. Aprire la custodia della sirena (1 vite
frontale), fig1 e rimuovere il coperchio di
metallo (2 viti), fig2
Importante: togliere alimentazione prima
di effettuare la connessione
4. Scollegare il morsetto 5 della sirena.
Montare il coperchio sul muro.
Collegare i cavi al morsetto 5.
5. Collegare il morsetto alla centrale.
6. Accendere il sistema e verificarne
la corretta funzionalità.
7. Collegare la batteria di back-up.
Morsetto 4 = “GND”
connessione a terra della centrale.
Morsetto 5 = +12V”
connettersi ad una tensione di uscita positiva 13.6-14.2VDC
(di solito alla centrale di allarme).
Morsetti 6 e 7 = “Temper”
se è richiesta la funzione tamper collegare questi morsetti
al morsetto 24H normalmente chiuso della centrale,
se il frontale della sirena viene aperto o la sirena viene
strappata dal muro, verrà trasmesso un segnale di allarme
alla centrale.
Importante: prestare attenzione a non
invertire la polarità della batteria per non
danneggiare il circuito della sirena.
2
S p e c i f i c h e Te c n i c h e
Potenza sonora
Frequenza
120dB
1850Hz
Tono sirena
Range di frequenza
guaito
1300-2400Hz
Torcia
lampada12VDC/5W
Alimentazione
13.8-14.2VDC
Consumo
250mA
Consumo (Speaker and strobe)
Standby: 8mA
Allarme 1600mA 13.8VDC
Potenza massima
50W
low (basso): max. 1VDC
high (alto): min. 9VDC
Livello innesco trigger
Tempo di allarme sirena
F.T.: secondo impostazioni trigger
TMR: 3 minuti
Ingresso Impedenza (allarme/flash/trigger)
1K( ohm)
N.C. 28VDC massima corrente 0.1A
quando è aperto il coperchio
Tamper Switch
Backup Batteria
ricaricabile al piombo
12VDC 7.2Ah
Livello di batteria bassa
8VDC+/-0.3VDC
Materiale
Box esterno in ABS (3mm)
Box interno in metallo (0.8mm)
Dimensioni
270mm x 193mm x 100mm
Peso (senza batteria)
1.85Kg
Temperatura di lavoro
Livello di protezione del box
da -30 a +60°C
Resistente agli spruzzi d’acqua
Plastica ABS con Protezione UV
Circuito resinato
