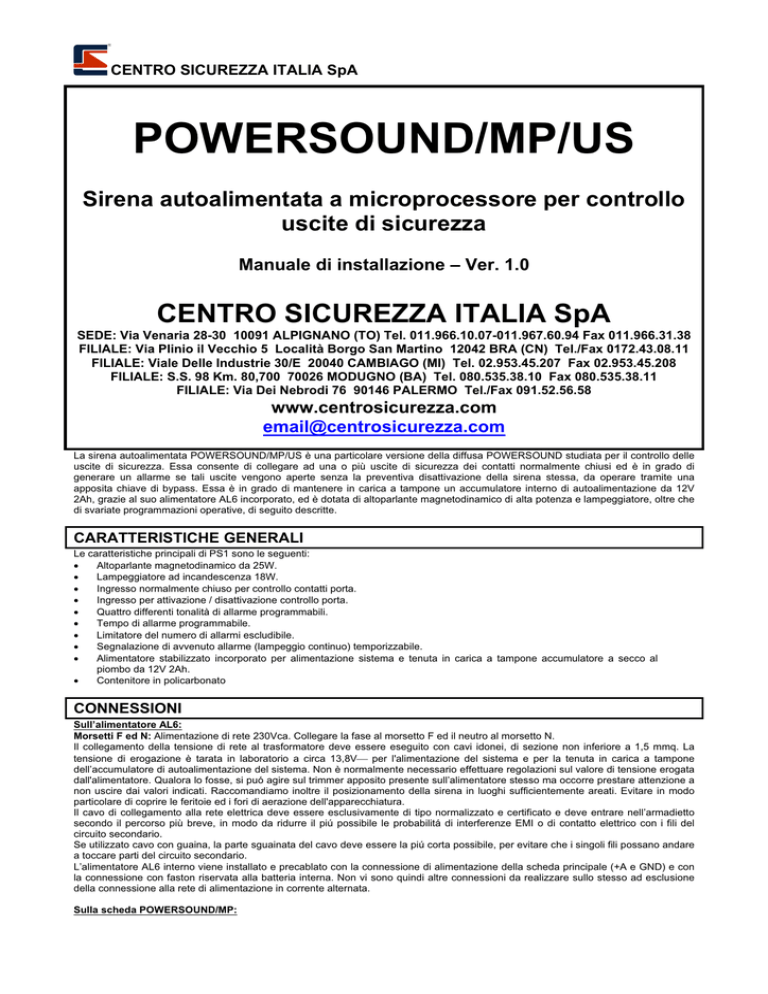

POWERSOUND/MP/US
Sirena autoalimentata a microprocessore per controllo
uscite di sicurezza
Manuale di installazione – Ver. 1.0
CENTRO SICUREZZA ITALIA SpA
SEDE: Via Venaria 28-30 10091 ALPIGNANO (TO) Tel. 011.966.10.07-011.967.60.94 Fax 011.966.31.38
FILIALE: Via Plinio il Vecchio 5 Località Borgo San Martino 12042 BRA (CN) Tel./Fax 0172.43.08.11
FILIALE: Viale Delle Industrie 30/E 20040 CAMBIAGO (MI) Tel. 02.953.45.207 Fax 02.953.45.208
FILIALE: S.S. 98 Km. 80,700 70026 MODUGNO (BA) Tel. 080.535.38.10 Fax 080.535.38.11
FILIALE: Via Dei Nebrodi 76 90146 PALERMO Tel./Fax 091.52.56.58
www.centrosicurezza.com
[email protected]
La sirena autoalimentata POWERSOUND/MP/US è una particolare versione della diffusa POWERSOUND studiata per il controllo delle
uscite di sicurezza. Essa consente di collegare ad una o più uscite di sicurezza dei contatti normalmente chiusi ed è in grado di
generare un allarme se tali uscite vengono aperte senza la preventiva disattivazione della sirena stessa, da operare tramite una
apposita chiave di bypass. Essa è in grado di mantenere in carica a tampone un accumulatore interno di autoalimentazione da 12V
2Ah, grazie al suo alimentatore AL6 incorporato, ed è dotata di altoparlante magnetodinamico di alta potenza e lampeggiatore, oltre che
di svariate programmazioni operative, di seguito descritte.
CARATTERISTICHE GENERALI
Le caratteristiche principali di PS1 sono le seguenti:
x
Altoparlante magnetodinamico da 25W.
x
Lampeggiatore ad incandescenza 18W.
x
Ingresso normalmente chiuso per controllo contatti porta.
x
Ingresso per attivazione / disattivazione controllo porta.
x
Quattro differenti tonalità di allarme programmabili.
x
Tempo di allarme programmabile.
x
Limitatore del numero di allarmi escludibile.
x
Segnalazione di avvenuto allarme (lampeggio continuo) temporizzabile.
x
Alimentatore stabilizzato incorporato per alimentazione sistema e tenuta in carica a tampone accumulatore a secco al
piombo da 12V 2Ah.
x
Contenitore in policarbonato
CONNESSIONI
Sull’alimentatore AL6:
Morsetti F ed N: Alimentazione di rete 230Vca. Collegare la fase al morsetto F ed il neutro al morsetto N.
Il collegamento della tensione di rete al trasformatore deve essere eseguito con cavi idonei, di sezione non inferiore a 1,5 mmq. La
tensione di erogazione è tarata in laboratorio a circa 13,8V per l'alimentazione del sistema e per la tenuta in carica a tampone
dell’accumulatore di autoalimentazione del sistema. Non è normalmente necessario effettuare regolazioni sul valore di tensione erogata
dall'alimentatore. Qualora lo fosse, si puó agire sul trimmer apposito presente sull’alimentatore stesso ma occorre prestare attenzione a
non uscire dai valori indicati. Raccomandiamo inoltre il posizionamento della sirena in luoghi sufficientemente areati. Evitare in modo
particolare di coprire le feritoie ed i fori di aerazione dell'apparecchiatura.
Il cavo di collegamento alla rete elettrica deve essere esclusivamente di tipo normalizzato e certificato e deve entrare nell’armadietto
secondo il percorso più breve, in modo da ridurre il piú possibile le probabilitá di interferenze EMI o di contatto elettrico con i fili del
circuito secondario.
Se utilizzato cavo con guaina, la parte sguainata del cavo deve essere la piú corta possibile, per evitare che i singoli fili possano andare
a toccare parti del circuito secondario.
L’alimentatore AL6 interno viene installato e precablato con la connessione di alimentazione della scheda principale (+A e GND) e con
la connessione con faston riservata alla batteria interna. Non vi sono quindi altre connessioni da realizzare sullo stesso ad esclusione
della connessione alla rete di alimentazione in corrente alternata.
Sulla scheda POWERSOUND/MP:
CENTRO SICUREZZA ITALIA SpA
Morsetto +K: connessione alla chiave di attivazione e disattivazione sirena. Quando connesso ad una tensione di +12V circa, inibisce il
funzionamento della sirena (è possibile aprire il contatto di allarme senza peraltro generare allarmi). Quando lasciato aperto o connesso
a GND, attiva il funzionamento della sirena (in caso di apertura del contatto di allarme, viene generato il ciclo di allarme programmato).
Morsetto +S: connessione al contatto di allarme porta. Quando connesso ad una tensione di +12V circa, la sirena rimane in condizione
di stand-by. Se aperto o connesso a GND, provoca un ciclo di allarme della sirena (se la tensione di blocco non è presente al morsetto
+K).
Morsetti SRA (+ e -): non utilizzati a fini funzionali, è possibile prelevare dal morsetto +SRA la tensione di riferimento a +12V per le
connessioni ai morsetti +K e +S.
Morsetti TAMPER: non utilizzati.
Morsetti BATT (+ e -): precablati all’alimentatore AL6.
Morsetti ALTOP: precablati all’altoparlante magnetodinamico.
Morsetti LAM: precablati alla lampada.
Morsetto K1: uscita di segnalazione allarme in corso. Rimane attiva per tutto il tempo dell’allarme acustico fornendo un negativo (GND)
con una corrente massima di circa 200mA. Durante i periodi di stand-by è in alta impedenza (senza tensioni applicate). Prestare
attenzione a non superare i valori di corrente indicati ed evitare i cortocircuiti a tale morsetto, non protetto da fusibile.
PROGRAMMAZIONI
Selettore
S1
S2
Funzione
Tempo allarme
Limitatore allarmi
S3
Memoria allarme
S4 + S5
Tono sirena
S6 - S7 - S8
non utilizzati
Inserito (ON)
2 minuti
Non vi è alcuna limitazione al massimo numero
di allarmi eseguibili
Disinserito (OFF)
1 minuto
Tra un’attivazione e la successiva disattivazione,
la sirena è in grado di provocare un massimo di
10 allarmi
Dopo un allarme (a sirena attivata) vengono
Dopo un allarme (a sirena attivata) vengono
eseguiti lampeggi per 20 minuti o fino al ritorno eseguiti lampeggi fino al ritorno della tensione di
della tensione di controllo al morsetto +K.
controllo al morsetto +K.
Le verie combinazioni di questi due selettori permettono l’impostazione di quattro differenti tonalità
di allarme.
FUSIBILI
Identificativo
230
BATT
Valore
400mA
10A
ALIM
3,15A
Funzione
Protezione contro sovraccarichi sull’ingresso di alimentazione a 230Vca.
Protezione contro il cortocircuito e l'inversione di polarità del collegamento all'accumulatore di
autoalimentazione
Protezione contro il cortocircuito ed i sovraccarichi dell’uscita di alimentazione sirena.
DATI TECNICI
Costruttore
Modello
Grado di protezione
Temperatura di funzionamento
Tensione nominale
Tensione nominale di alimentazione
Tensione minima e massima di alimentazione
Corrente nominale dell'alimentatore
Frequenza di lavoro
Accumulatori allocabili
CENTRO SICUREZZA ITALIA SpA
Via Venaria 28-30
10091 ALPIGNANO (TO) ITALY
Sirena autoalimentata mod. POWERSOUND/MP/US
IP30
da +5 a +40 qC
13,8V
230 V~
207 V~ (minima) 253 V~ (massima)
1,0A
50Hz
Uno da 12V 2Ah
