SR139 IMQ 3° LIV.
ITALIANO

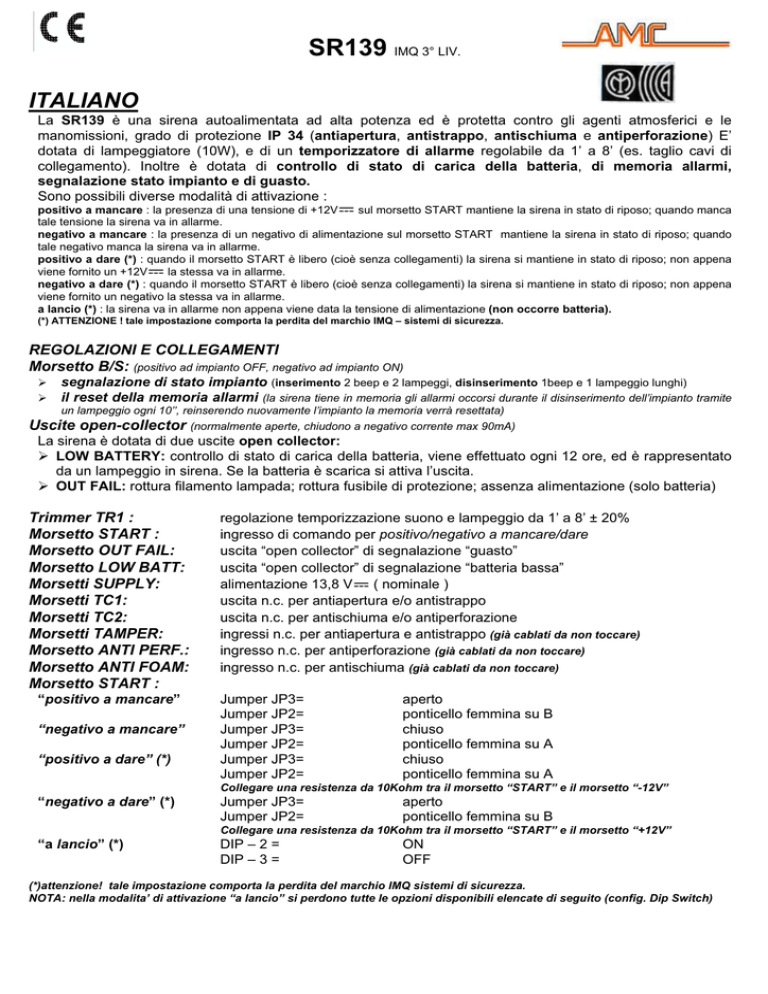

La SR139 è una sirena autoalimentata ad alta potenza ed è protetta contro gli agenti atmosferici e le
manomissioni, grado di protezione IP 34 (antiapertura, antistrappo, antischiuma e antiperforazione) E’
dotata di lampeggiatore (10W), e di un temporizzatore di allarme regolabile da 1’ a 8’ (es. taglio cavi di
collegamento). Inoltre è dotata di controllo di stato di carica della batteria, di memoria allarmi,
segnalazione stato impianto e di guasto.
Sono possibili diverse modalità di attivazione :
positivo a mancare : la presenza di una tensione di +12V
sul morsetto START mantiene la sirena in stato di riposo; quando manca
tale tensione la sirena va in allarme.
negativo a mancare : la presenza di un negativo di alimentazione sul morsetto START mantiene la sirena in stato di riposo; quando
tale negativo manca la sirena va in allarme.
positivo a dare (*) : quando il morsetto START è libero (cioè senza collegamenti) la sirena si mantiene in stato di riposo; non appena
viene fornito un +12V
la stessa va in allarme.
negativo a dare (*) : quando il morsetto START è libero (cioè senza collegamenti) la sirena si mantiene in stato di riposo; non appena
viene fornito un negativo la stessa va in allarme.
a lancio (*) : la sirena va in allarme non appena viene data la tensione di alimentazione (non occorre batteria).
(*) ATTENZIONE ! tale impostazione comporta la perdita del marchio IMQ – sistemi di sicurezza.
REGOLAZIONI E COLLEGAMENTI
Morsetto B/S: (positivo ad impianto OFF, negativo ad impianto ON)
segnalazione di stato impianto (inserimento 2 beep e 2 lampeggi, disinserimento 1beep e 1 lampeggio lunghi)
il reset della memoria allarmi (la sirena tiene in memoria gli allarmi occorsi durante il disinserimento dell’impianto tramite
un lampeggio ogni 10’’, reinserendo nuovamente l’impianto la memoria verrà resettata)
Uscite open-collector (normalmente aperte, chiudono a negativo corrente max 90mA)
La sirena è dotata di due uscite open collector:
LOW BATTERY: controllo di stato di carica della batteria, viene effettuato ogni 12 ore, ed è rappresentato
da un lampeggio in sirena. Se la batteria è scarica si attiva l’uscita.
OUT FAIL: rottura filamento lampada; rottura fusibile di protezione; assenza alimentazione (solo batteria)
Trimmer TR1 :
Morsetto START :
Morsetto OUT FAIL:
Morsetto LOW BATT:
Morsetti SUPPLY:
Morsetti TC1:
Morsetti TC2:
Morsetti TAMPER:
Morsetto ANTI PERF.:
Morsetto ANTI FOAM:
Morsetto START :
“positivo a mancare”
“negativo a mancare”
“positivo a dare” (*)
regolazione temporizzazione suono e lampeggio da 1’ a 8’ ± 20%
ingresso di comando per positivo/negativo a mancare/dare
uscita “open collector” di segnalazione “guasto”
uscita “open collector” di segnalazione “batteria bassa”
alimentazione 13,8 V ( nominale )
uscita n.c. per antiapertura e/o antistrappo
uscita n.c. per antischiuma e/o antiperforazione
ingressi n.c. per antiapertura e antistrappo (già cablati da non toccare)
ingresso n.c. per antiperforazione (già cablati da non toccare)
ingresso n.c. per antischiuma (già cablati da non toccare)
Jumper JP3=
Jumper JP2=
Jumper JP3=
Jumper JP2=
Jumper JP3=
Jumper JP2=
aperto
ponticello femmina su B
chiuso
ponticello femmina su A
chiuso
ponticello femmina su A
Collegare una resistenza da 10Kohm tra il morsetto “START” e il morsetto “-12V”
“negativo a dare” (*)
Jumper JP3=
Jumper JP2=
aperto
ponticello femmina su B
Collegare una resistenza da 10Kohm tra il morsetto “START” e il morsetto “+12V”
“a lancio” (*)
DIP – 2 =
DIP – 3 =
ON
OFF
(*)attenzione! tale impostazione comporta la perdita del marchio IMQ sistemi di sicurezza.
NOTA: nella modalita’ di attivazione “a lancio” si perdono tutte le opzioni disponibili elencate di seguito (config. Dip Switch)
Configurazione Dip-Switch
Dip – 1 ( cambio suono )
OFF
utilizzo per esterno ( la frequenza fondamentale del suono è di 1652 Hz ).
ON
utilizzo per interno ( la frequenza fondamentale del suono è di 2784 Hz ).
Segnalazioni di stato impianto :
Dip – 2
Dip - 3
OFF
ON
->
ON
ON
->
OFF
OFF
->
segnalazione stato impianto con suono e lampeggio
segnalazione stato impianto con solo lampeggio
nessuna segnalazione stato impianto
Dip – 4 ( memoria allarmi )
OFF
disabilitata.
ON
abilitata : dopo il ripristino di un allarme la sirena continua a lampeggiare (10 lampeggi al minuto); il lampeggio verrà
bloccato solamente al successivo inserimento dell’impianto
Dip – 5 ( protezione antischiuma )
OFF
disabilitata.
ON
abilitata.
Dip - 6 ( protezione antiperforazione )
OFF
disabilitata.
ON
abilitata.
Attenzione ! La protezione antiperforazione è obbligatoria ai fini del mantenimento del Livello di prestazione III della Norma CEI 79/2.
CARATTERISTICHE TECNICHE
Tensione nominale di alimentazione:
Tensioni limiti di funzionamento:
Corrente assorbita in allarme:
Corrente assorbita a riposo:
Funzionamento per esterno :
frequenza fondamentale
numero lampeggi al minuto
pressione sonora
Funzionamento per interno :
frequenza fondamentale
numero lampeggi al minuto
pressione sonora
Potenza luminosa:
Temporizzazione suono:
Batteria in tampone:
Dimensioni:
Peso (con batteria):
Temperatura di esercizio:
Fusibile di protezione corto circuito lampeggiante:
Uscite Open Collector:
Grado di protezione:
Marchio IMQ Sistemi di sicurezza
Norma CEI 79/2:
13,8 V
10 15 V
1,7 A
2,5 mA
1.652 Hz ( < 1.800 Hz )
40 ( < 60 )
103 dB(A) a 3 m
2.784 Hz ( < 3.600 Hz )
30 ( < 60 )
103 dB(A) a 3 m
10W
da 1’ a 8’
12 V , 2 Ah
236mm(L) x 280mm(H) x 99mm(P)
2700g
- 25 °C + 55 °C
2A
corrente massima 100mA
IP 34
Livello di prestazione III
temporisée
timed
temporizzata
SR135
SR137
SR139
SR135FIRE
SR135/L
SR120/I
!
!
!
!
!
!
A.P.
anti-opening
anti-tearing
antistrappo
antiapertura
!
!
!
!
!
!
anti-mousse
anti-perforation
anti-foam
anti-drill
antischiuma
antiperforazione
!
!
memorie
d'alarme
teste
batterie
led
d'etate
alarm
memory
memoria
allarme
battery
IMQ II°
status led
test
controllo
led stato
batteria
IMQ III°
!
!
!
!
!
!
!
PZ2
www.amcelettronica.com
Tutti i ns. prodotti sono conformi ai requisiti richiesti dalla norma CEI 79-2 2° ed. 1993.
L’installazione deve essere eseguita a regola d’arte da personale specializzato.
AMC Elettronica S.r.l. declina ogni responsabilità nel caso in cui il prodotto venga manomesso da persone non autorizzate.
Si raccomanda di verificare il corretto funzionamento del sistema d’allarme almeno una volta al mese, tuttavia un sistema di
allarme elettronico affidabile non evita intrusioni, rapine, incendi o altro, ma si limita a diminuire il rischio che tali situazioni si
verifichino.
