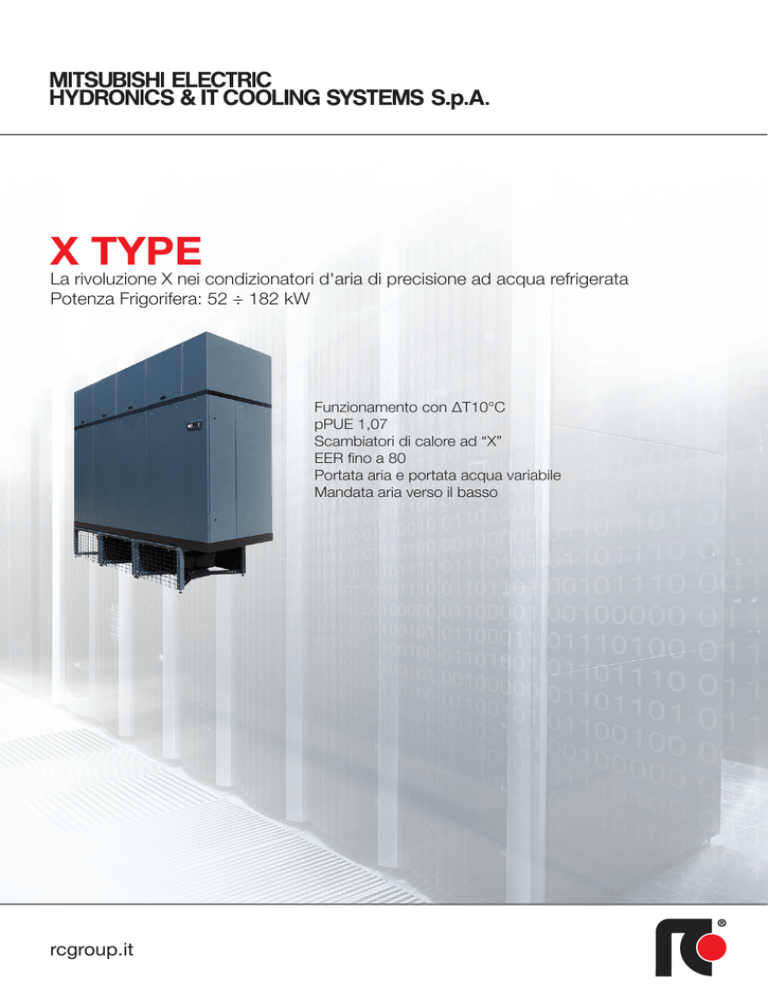

X TYPE
La rivoluzione X nei condizionatori d'aria di precisione ad acqua refrigerata
Potenza Frigorifera: 52 ÷ 182 kW
Funzionamento con ΔT10°C
pPUE 1,07
Scambiatori di calore ad “X”
EER fino a 80
Portata aria e portata acqua variabile
Mandata aria verso il basso
rcgroup.it
X Type
IT Cooling
X Type: Condizionatori di precisione alimentati ad acqua refrigerata con mandata aria verso il basso
Potenza Frigorifera: 52 ÷ 182 kW
pPUE 1,07
HIGHEFFICIENCY
XCOILS
X Type
CARATTERISTICHE GENERALI
• Condizionatore d’aria di precisione.
• 4 modelli, 2 versioni disponibili.
• Progettata secondo uno studio CFD (Fluidodinamica computazionale).
• Alimentazione ad acqua refrigerata.
• Funzionamento DT10°C.
• Scambiatori ad “X”.
• Rapporto SHR = 1.
• EER fino a 80.
• Portata aria variabile.
• Portata acqua variabile.
• Valvola acqua refrigerata a due vie.
• Densità frigorifera fino a 46,7 kW/m2.
• Mandata aria dal basso UNDER.
• Idoneo per installazione interna.
VANTAGGI PRINCIPALI
• Nuovi ventilatori Plug Fans con motori elettrici EC e girante in composito
di ultima generazione che garantisce una riduzione dei consumi elettrici;
• Software di controllo sviluppato da RC Brand con una evoluta logica di
controllo;
• Filtri a tasche di grande superficie che riducono le operazioni di
sostituzione ad una sola volta l’anno;
• Pannellatura totalmente removibile per facilitare le operazioni di
manutenzione straordinaria.
• “Software Advanced”: rete intelligente per IT Cooling per la
massimizzazione del risparmio energetico in funzionamento LOAD
SHARING (a richiesta).
• Disponibilità completa di accessori: filtri, plenum, pannelli, supporti.
• Sinergia tecnologica con i refrigeratori di liquido RC Brand.
MEHITS S.p.A. - RC Brand • G_ITC_RCW9.3
COOLNET
CHILLED
WATER
EC
DOWN
FLOW
INSTALLAZIONE INTERNA
Le macchine sono progettate per installazione interna.
LIMITI DI FUNZIONAMENTO
Scostamenti, anche di piccola entità, dalle condizioni di funzionamento
nominali:
• Condizioni di ripresa aria: 35°C – 30% UR
• Temperatura di mandata aria: 25°C
• Temperatura di ingresso acqua refrigerata: 18°C
• Temperatura di uscita acqua refrigerata: 28°C
obbligano ad una verifica dell’unità alle nuove condizioni di lavoro.
Per condizioni di funzionamento diverse dal nominale, Vi invitiamo a
contattare il vostro Agente di zona o l’Ufficio Commerciale RC Brand
per verificare le vostre esigenze e fornire la soluzione adatta al vostro
impianto.
21
X Type
COMPONENTI PRINCIPALI
SEZIONE VENTILANTE
La sezione è suddivisa in vari box ciascuno contenente il proprio ventilatore
con rete di protezione. I box sono da installare ed assemblare in cantiere nel
sottopavimento creando la base su cui poggerà la sezione di trattamento aria.
• Struttura in lamiera di acciaio con trattamento protettivo delle superfici
secondo UNI ISO 9227/ASTMB117 e ISO 7253, e verniciati con polveri
epossidiche. Colore RAL 7016;
• Piedi di sostegno regolabili in altezza;
• Ventilatori centrifughi a pale curve rovesce a profilo alare a semplice
aspirazione, senza coclea (Plug-Fan), direttamente accoppiati a motore
elettrico a rotore esterno.
- Girante in materiale composito esente dalla formazione di ruggine.
- Motore elettrico sincrono EC di tipo brushless con sistema di
commutazione elettronica integrato con variazione continua della velocità
di rotazione. La regolazione dei giri del motore viene ottenuta tramite il
sistema “EC” (Commutazione Elettronica) che comanda il motore in base
ad un segnale proveniente dal controllo a microprocessore.
• Griglie di protezione su mandata aria;
• Cavi di collegamento con il quadro elettrico della macchina per
alimentazione elettrica e segnali di comando motori ventilatori..
• Controllo ventilatori via ModBus.
• Supporti perimetrali per consentire l’appoggio delle piastrelle del pavimento
sopraelevato. I supporti sono regolabili in altezza per adeguarsi allo
spessore delle piastrelle.
IT Cooling
SEZIONE FILTRANTE
La sezione è suddivisa in vari box ciascuno contenente due filtri a tasche
estraibili dal fronte macchina.
I box sono da installare ed assemblare in cantiere sopra la sezione di
trattamento aria.
• Filtri aria a tasche con efficienza G4, con celle in fibra sintetica e telaio
metallico (EN 779-2002).
- I filtri sono a perdere.
- L’elevata superficie filtrante garantisce un anno di operatività prima della
sostituzione.
SISTEMA DI CONTROLLO
Microprocessore con display a simbologia grafica per la gestione e il
monitoraggio degli stati di funzionamento e allarme. Il sistema comprende:
• Orologio integrato per la visualizzazione/memorizzazione di data ed ora
degli allarmi;
• Memoria interna per la registrazione degli eventi intervenuti (registra fino
a100 eventi);
• Predisposizione per alloggiamento scheda connettività: RCcom MBUS/
JBUS, LON, BACnet per ethernet (SNMP - TCP/IP), BACnet per MS/TP. Le
schede elettroniche sono accessorio;
• Contaore di funzionamento componenti principali;
• Memoria “flash” per la conservazione dei dati in caso di mancanza
alimentazione;
• Gestione a menu con password di protezione;
• Connessione LAN (max 15 unità).
SEZIONE TRATTAMENTO
La sezione è monoblocco e comprende lo scambiatore di calore, il quadro
elettrico e le valvole di regolazione flusso acqua.
La sezione è più lunga della sottostante sezione ventilante per consentire
il transito delle tubazioni idrauliche e dei cavi elettrici di alimentazione e
controllo.
• Basamento e cornice superiore in estruso di alluminio verniciato a caldo
con polveri epossidiche. Colore RAL 9005;
• Pannelli in lamiera di acciaio con trattamento protettivo delle superfici
secondo UNI ISO 9227/ASTMB117 e ISO 7253, e verniciati con polveri
epossidiche. Colore RAL 7016 con finitura martellata;
• Pannellatura isolata internamente con materassino in poliuretano espanso
e guarnizione di tenuta.
• Scambiatore ad “X” a due stadi di raffreddamento a pacco alettato con tubi
di rame ed aletta in alluminio ad alta efficienza, specificamente sviluppata
per garantire un alto coefficiente di scambio termico e ridottissime perdite di
carico lato acqua e lato aria;
• Telaio in lamiera zincata.
• Raccoglitore condensa in peralluman con scarico flessibile in PVC.
• Vano di contenimento sezione idraulica sul lato destro della macchina
contenente valvola motorizzata a 2 vie per regolazione flusso acqua con
controllo 0÷10 VDC e comando manuale di emergenza;
• Sonda di temperatura sulla mandata e sulla ripresa aria per funzioni di
controllo, regolazione e limitazione.
• Sonde di temperatura su ingresso / uscita acqua refrigerata.
• Tubazioni idrauliche;
• Connessioni idrauliche sul lato destro della macchina;
Vano di contenimento quadro elettrico sul lato destro della macchina con
pannello esterno. Quadro elettrico in accordo alle normative EN60204-1,
idoneo per installazione interna, completo di:
• Pannello esterno per chiusura quadro elettrico
• Pannello interno su cui sono posizionati gli organi di comando e sicurezza.
• Sezionatore generale blocco-porta;
• Interruttori di protezione magnetotermica dei ventilatori. I ventilatori di
trattamento con motore elettrico EC non prevedono teleruttori.
• Trasformatore per l’alimentazione dei circuiti ausiliari e del
microprocessore.
• Cavi di collegamento per alimentazione elettrica e segnali di comando
motori ventilatori.
• Tensione d’alimentazione: 400/3/50+N.
• Morsettiera per:
USCITE
- Contatto in deviazione libero da tensione per allarme generale 1.
- Contatto libero da tensione per segnalazione stato sistema ventilante.
INGRESSI
- Arresto di emergenza con relativa segnalazione allarme su display
(allarme esterno).
- Abilitazione remota.
22
G_ITC_RCW9.3 • MEHITS S.p.A. - RC Brand
X Type
IT Cooling
ACCESSORI
X Type
1021-Valvola motorizzata indipendente dalla pressione
851 - Doppia alimentazione elettrica
1022-Telaio di sostegno 0-400mm
808 - Pannelli sandwich
Filtri con efficienza M5
Filtri con efficienza M6
Filtri con efficienza F7
843 - Serranda motorizzata in telaio
204 - Controllo pressione differenziale aria
909 - Allarme filtri sporchi
911 - Allarme presenza acqua
913 - Sensore acqua addizionale (kit)
1020-Sez. blocco porta esterno
860 - Sonda T/rH ripresa aria
866 - Sonda T/rH esterna
867 - Sonda T/rH remota
923 - Scheda seriale RC-Com MBUS/JBUS
926 - Scheda seriale LON
931 - Scheda seriale BACnet per Ethernet - SNMP - TCP/IP
932 - Scheda seriale BACnet per MS/TP
958 - Alimentazione temporanea microprocessore
863 - Terminale remoto condiviso
962 - Kit modem GSM
957 - Plantwatch senza modem
930 - Kit terminale grafico remoto
1016 - Software Advanced - COOLNET
RC CLOUD PLATFORM
T1 S
T2 S
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
T3 S
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
T4 S
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
● accessorio disponibile; - accessorio non disponibile
SCHEMA IDRAULICO / AERAULICO
SCHEMA IDRAULICO
SCHEMA AERAULICO
35°C
T1
M1
23°C
HE
Analisi CFD
LEGENDA
T2
T3
T4
PF
18°C
28°C
25°C
MEHITS S.p.A. - RC Brand • G_ITC_RCW9.3
M1
Valvola modulante a 2-vie batteria principale.
HE
Batteria principale.
PFVentilatore Plug Fan.
T1
Sonda temperatura ritorno aria - controlla la velocità dei ventilatori “PF”
T2
Sonda temperature mandata aria - controlla la valvola “M1”.
T3
Sonda temperatura ingresso acqua refrigerata.
T4
Sonda temperatura uscita acqua refrigerata.
23
X Type
IT Cooling
DATI TECNICI - X Type
MODELLO
POTENZA FRIGORIFERA (1)
Totale
Sensibile
SHR
Potenza impegnata unità
EER (1)
Ventilatori Plug Fan EC
Portata aria
Pressione statica utile
Max pressione statica utile
Batteria raffreddante “X”
Portata acqua
Perdite di carico - batteria + valvola
Filtri aria
Efficienza
Superficie filtrante
Alimentazione elettrica
Massima corrente assorbita unità (FLA)
Pressione sonora - ISO 3744 (2)
Sulla mandata
Sulla ripresa
Sul fronte
Peso netto totale
Peso Sezione trattamento
Peso Sezione filtrante
Peso Sezione ventilante
Connessioni
Ingresso/uscita acqua - ISO 7/1 - R
Scarico condensa - Tubo in gomma
T1 S
T2 S
T3 S
T4 S
52,4
52,4
1
1,2
43,31
1
11000
30
330
99,2
99,2
1
2,9
33,97
2
21200
30
280
141,0
141,0
1
4,5
31,06
3
30600
30
270
182,0
182,0
1
6,2
29,21
4
40000
30
260
4,5
32
4
G4
11,8
400/3/50+N
4,4
8,6
65
6
G4
17,6
400/3/50+N
8,7
12,2
67
8
G4
23,5
400/3/50+N
13,1
15,8
52
10
G4
29,4
400/3/50+N
17,4
74,2
63,1
55,6
494
357
64
73
75,7
67,2
60
765
525
94
146
76,8
68,3
61,4
1042
703
120
219
77,7
69
62,3
1330
892
146
292
1+1/2"
1/2"
2"
1/2"
2"
1/2"
2+1/2"
1/2"
kW
kW
kW/kW
kW
n.
m3/h
Pa
Pa
m3/h
kPa
n.
m2
V/Ph/Hz
A
dB(A)
dB(A)
dB(A)
kg
kg
kg
kg
Ø
FØ
LA POTENZA FRIGORIFERA NON CONSIDERA IL CARICO TERMICO DEL MOTOVENTILATORE
1. Caratteristiche riferite ad aria entrante 35°C - 30%UR; temperatura acqua refrigerata 18-28°C - 0% glicole
2. Livello di pressione sonora a 1 metro in campo libero.
DIMENSIONI (mm)
XT1
XT2
GRANDEZZA
XT1
XT2
XT3
XT4
a
1620
2260
2900
3540
b
1100
1100
1100
1100
c
2375
2375
2375
2375
d
525
525
525
525
XT3
XT4
a
c
d
b
24
G_ITC_RCW9.3 • MEHITS S.p.A. - RC Brand
Eco-Changes è il motto per l’ambiente
del gruppo Mitsubishi Electric ed esprime
la posizione dell’azienda relativamente
alla gestione ambientale. Attraverso le
nostre numerose attività di business
diamo un contributo alla realizzazione di
una società sostenibile.
RC Brand: Via Roma 5 -27010 Valle Salimbene (PV) - Italia
Tel +39 (0) 382 433 811 - Fax +39 (0) 382 587 148
www.rcgroup.it
www.melcohit.com
