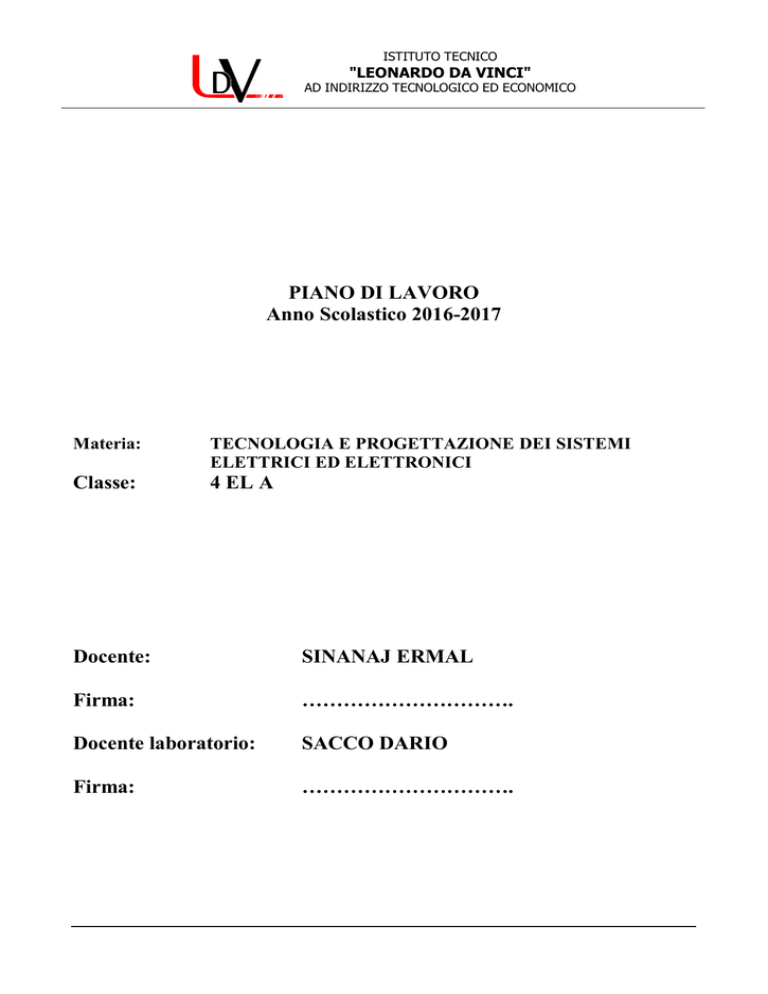

PIANO DI LAVORO
Anno Scolastico 2016-2017
Materia:
TECNOLOGIA E PROGETTAZIONE DEI SISTEMI
ELETTRICI ED ELETTRONICI
Classe:
4 EL A
Docente:
SINANAJ ERMAL
Firma:
………………………….
Docente laboratorio:
SACCO DARIO
Firma:
………………………….
ISTITUTO TECNICO
"LEONARDO DA VINCI"
AD INDIRIZZO TECNOLOGICO ED ECONOMICO
ITIS L.DA VINCI
PARTE TECNOLOGICA
MODULO A : Calcolo elettrico delle linee R-L
UD 1: La determinazione dei carichi convenzionali
Fattore di utilizzazione e fattore di contemporaneità.
Valutazione del carico convenzionale per utenze industriali e civili.
Corrente di impiego.
Linee a parametri trasversali trascurabili.
UD 2: Circuiti equivalenti delle linee, parametri elettrici
Tipi di linee. La linea come doppio bipolo a parametri concentrati.
Resistenza elettrica di linea. Induttanza e reattanza di servizio.
Capacità e suscettanza di servizio. Conduttanza di dispersione.
Linee a parametri trasversali trascurabili. Variazione di tensione in linea.
UD 3: Calcolo elettrico delle linee R-L
Calcolo di progetto e di verifica.
Criterio della temperatura ammissibile.
Criterio della caduta di tensione ammissibile.
Sezioni minime delle condutture elettriche.
MODULO B : Sovracorrenti e apprecchiature di manovra
UD1: Sovracorrenti
Classificazione, causa ed effetti.
Sollecitazione termica per sovraccarico.
Correnti di corto circuito: analisi della componente permanente e transitoria della
corrente in presenza di una tensione d’ingresso sinusoidale.
Fattore di cresta.
Limitazione della corrente di corto circuito.
Calcolo approssimato della componente simmetrica della corrente di corto circuito per impianti con
cabina propria.
UD2: Apparecchiature di manovra
ISTITUTO TECNICO
"LEONARDO DA VINCI"
AD INDIRIZZO TECNOLOGICO ED ECONOMICO
Classificazione delle apparecchiature di manovra.
Caratteristiche funzionali e criteri di scelta di : interruttori, sezionatori, sezionatori sotto carico e
contattori.
MODULO C: Protezioni dalle sovracorrenti
Classificazione dei relè: relè termico, relè elettromagnetico, relè differenziale.
Interruttori automatici per bassa tensione: caratteristica d’intervento, correnti convenzionali di
funzionamento e di non funzionamento, prestazioni in corto circuito. Energia specifica passante.
Fusibili: cenni costruttivi, parametri, caratteristiche d’intervento. Limitazione della corrente di corto
circuito.
Protezione delle condutture contro il sovraccarico e contro il corto circuito.
Requisiti del dispositivo di protezione contro il sovraccarico.
Installazione dei dispositivi di protezione.
Determinazione della corrente di corto circuito.
MODULO D: Domotica: Home and Building automation
- Aspetti generali
o Richiami impiantistici di base
o Caratteristiche generali dei sistemi Bus
o Vantaggi
o Normativa
- Funzionamento di un sistema Bus
o Tipo di cablaggio
o Indirizzamento
- Utilizzazione dei sistemi Bus
o Settori tecnologici di applicazione
- Gli standard più diffusi
o KNX
o Batibus (cenni)
o Instabus EIB
o Sistemi Bus proprietari (My Home Bticino)
ISTITUTO TECNICO
"LEONARDO DA VINCI"
AD INDIRIZZO TECNOLOGICO ED ECONOMICO
PARTE DI LABORATORIO
PARTE CABLATA
Prova n. 1 –
Telecomando di un motore asincrono trifase con protezione termica e segnalazioni.
Generalità sugli azionamenti a pulsanti e sulle protezioni necessarie; descrizione delle
apparecchiature impiegate per gli impianti: contenitori, pannelli, barre di fissaggio, supporti
modulari, contattori, relè termici, pulsanti, segnalazioni, timer; schema funzionale circuito di
comando; schema circuito di potenza; disposizione apparecchiature e ricavo dello schema di
montaggio; compilazione elenco materiali; prova e verifica con modifica per aggiunta di comando
doppio; preparazione relazione tecnica.
Prova n. 2 –
Telecomando di un motore asincrono trifase per marcia avanti / indietro con obbligo di
arresto (1), protezione termica e segnalazioni.
Generalità sull’inversione di marcia e sulle protezioni necessarie; schema funzionale circuito di
comando; schema multifilare circuito di potenza; disposizione apparecchiature e ricavo dello
schema di montaggio; compilazione elenco materiali; prova e verifica con modifica per inversione
immediata (2) e automatica da fine corsa (3); preparazione relazione tecnica per le tre versioni
(1)(2)(3). .
Prova n. 3 –
Telecomando di un motore asincrono trifase a doppia velocità con protezione termica e
segnalazioni.
Generalità sui motori a più velocità; schema funzionale circuito di comando; schema circuito di
potenza; disposizione apparecchiature e ricavo dello schema di montaggio; compilazione elenco
materiali; prova e verifica con modifica per passaggio indiretto da una velocità ad un’altra;
preparazione relazione tecnica.
Prova n. 4 –
Telecomando di un motore asincrono trifase per avviamento stella - triangolo con
protezione termica e segnalazioni.
Generalità sull’avviamento a stella-triangolo; schema funzionale circuito di comando; schema
circuito di potenza; disposizione apparecchiature e ricavo dello schema di montaggio;
compilazione elenco materiali; prova e verifica con modifica per passaggio automatico mediante
timer dalla fase a stella verso quella a triangolo; preparazione relazione tecnica.
