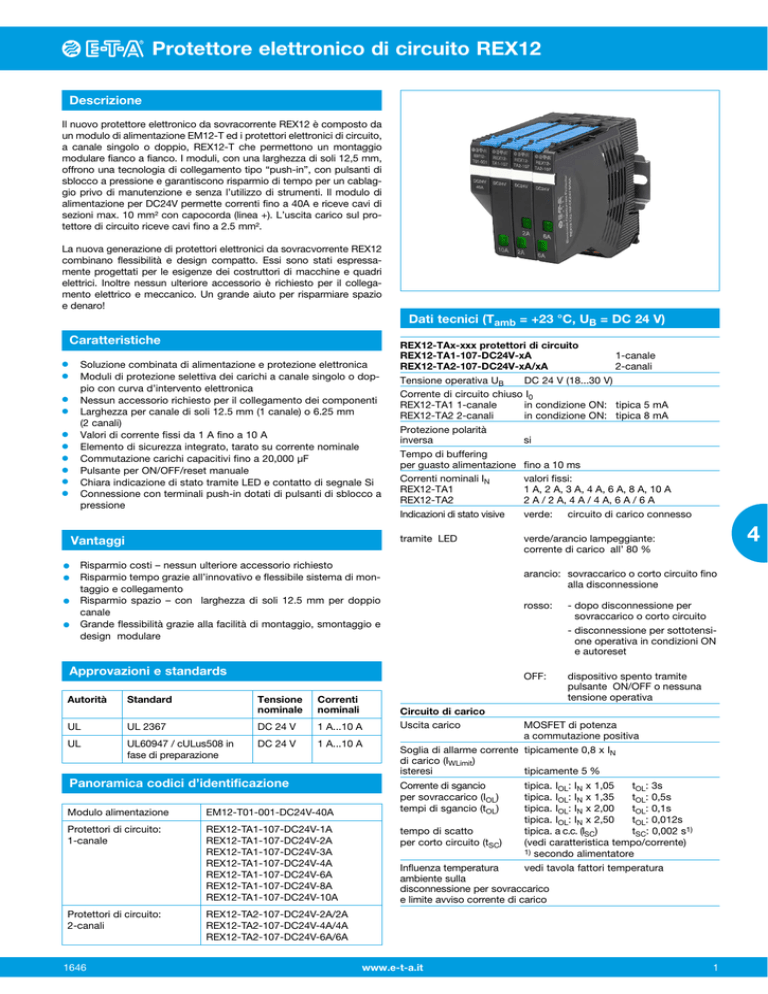

Protettore elettronico di circuito REX12

Protettore elettronico di circuito REX12
Descrizione
Il nuovo protettore elettronico da sovracorrente REX12 è composto da
un modulo di alimentazione EM12-T ed i protettori elettronici di circuito,
a canale singolo o doppio, REX12-T che permettono un montaggio
modulare fianco a fianco. I moduli, con una larghezza di soli 12,5 mm,
offrono una tecnologia di collegamento tipo “push-in”, con pulsanti di
sblocco a pressione e garantiscono risparmio di tempo per un cablaggio privo di manutenzione e senza l’utilizzo di strumenti. Il modulo di
alimentazione per DC24V permette correnti fino a 40A e riceve cavi di
sezioni max. 10 mm² con capocorda (linea +). L’uscita carico sul protettore di circuito riceve cavi fino a 2.5 mm².
La nuova generazione di protettori elettronici da sovracvorrente REX12
combinano flessibilità e design compatto. Essi sono stati espressamente progettati per le esigenze dei costruttori di macchine e quadri
elettrici. Inoltre nessun ulteriore accessorio è richiesto per il collegamento elettrico e meccanico. Un grande aiuto per risparmiare spazio
e denaro!
Dati tecnici (Tamb = +23 °C, UB = DC 24 V)
Caratteristiche
l
l
l
l
l
l
l
l
l
l
Soluzione combinata di alimentazione e protezione elettronica
Moduli di protezione selettiva dei carichi a canale singolo o doppio con curva d’intervento elettronica
Nessun accessorio richiesto per il collegamento dei componenti
Larghezza per canale di soli 12.5 mm (1 canale) o 6.25 mm
(2 canali)
Valori di corrente fissi da 1 A fino a 10 A
Elemento di sicurezza integrato, tarato su corrente nominale
Commutazione carichi capacitivi fino a 20,000 µF
Pulsante per ON/OFF/reset manuale
Chiara indicazione di stato tramite LED e contatto di segnale Si
Connessione con terminali push-in dotati di pulsanti di sblocco a
pressione
Vantaggi
l
l
l
l
Risparmio costi – nessun ulteriore accessorio richiesto
R
isparmio tempo grazie all’innovativo e flessibile sistema di montaggio e collegamento
R
isparmio spazio – con larghezza di soli 12.5 mm per doppio
canale
G
rande flessibilità grazie alla facilità di montaggio, smontaggio e
design modulare
Approvazioni e standards
Autorità
Standard
Tensione
nominale
Correnti
nominali
UL
UL 2367
DC 24 V
1 A...10 A
UL
UL60947 / cULus508 in
fase di preparazione
DC 24 V
1 A...10 A
Panoramica codici d’identificazione
Modulo alimentazione
EM12-T01-001-DC24V-40A
Protettori di circuito:
1-canale
REX12-TA1-107-DC24V-1A
REX12-TA1-107-DC24V-2A
REX12-TA1-107-DC24V-3A
REX12-TA1-107-DC24V-4A
REX12-TA1-107-DC24V-6A
REX12-TA1-107-DC24V-8A
REX12-TA1-107-DC24V-10A
Protettori di circuito:
2-canali
REX12-TA2-107-DC24V-2A/2A
REX12-TA2-107-DC24V-4A/4A
REX12-TA2-107-DC24V-6A/6A
1646
REX12-TAx-xxx protettori di circuito
REX12-TA1-107-DC24V-xA1-canale
REX12-TA2-107-DC24V-xA/xA2-canali
Tensione operativa UB
DC 24 V (18...30 V)
Corrente di circuito chiuso I0
REX12-TA1 1-canale
in condizione ON: tipica 5 mA
REX12-TA2 2-canali
in condizione ON: tipica 8 mA
Protezione polarità
inversa si
Tempo di buffering
per guasto alimentazione fino a 10 ms
Correnti nominali IN
valori fissi:
REX12-TA1
1 A, 2 A, 3 A, 4 A, 6 A, 8 A, 10 A
REX12-TA2 2 A / 2 A, 4 A / 4 A, 6 A / 6 A
Indicazioni di stato visive
verde: circuito di carico connesso
tramite LEDverde/arancio lampeggiante:
corrente di carico all’ 80 %
arancio: sovraccarico o corto circuito fino alla disconnessione
rosso: - dopo disconnessione per
sovraccarico o corto circuito
- disconnessione per sottotensione operativa in condizioni ON
e autoreset
OFF:dispositivo spento tramite
pulsante ON/OFF o nessuna
tensione operativa
Circuito di carico
Uscita carico
MOSFET di potenza
a commutazione positiva
Soglia di allarme corrente tipicamente 0,8 x IN
di carico (IWLimit)
isteresi tipicamente 5 %
Corrente di sgancio tipica. IOL: IN x 1,05 tOL: 3s
per sovraccarico (IOL) tipica. IOL: IN x 1,35 tOL: 0,5s
tempi di sgancio (tOL)
tipica. IOL: IN x 2,00 tOL: 0,1s
tipica. IOL: IN x 2,50 tOL: 0,012s
tempo di scatto tipica. a c.c. (ISC)tSC: 0,002 s1)
per corto circuito (tSC) (vedi caratteristica tempo/corrente)
1) secondo alimentatore
Influenza temperatura vedi tavola fattori temperatura
ambiente sulla
disconnessione per sovraccarico
e limite avviso corrente di carico
www.e-t-a.it
1
4
Protettore elettronico di circuito REX12
Dati tecnici (Tamb = +23 °C, UB = DC 24 V)
Dati tecnici (Tamb = +23 °C, UB = DC 24 V)
Elemenato di sicurezza IN: 1 A
fail-safe IN: 1 A
integrato
IN: 2 A
fail-safe IN: 2 A
fusibile a lama
IN: 3 A
fail-safe IN: 3,15 A
tarato su relativaIN: 4 A
fail-safe IN: 4 A
corrente nominale ININ: 6 A
fail-safe IN: 6,3 A
IN: 8 A
fail-safe IN: 8 A
IN: 10 A
fail-safe IN: 10 A
IN: 2 A / 2 A
fail-safe IN: 2 A / 2 A
IN: 4 A / 4 A
fail-safe IN: 4 A / 4 A
IN: 6 A / 6 A
fail-safe IN: 6,3 A / 6,3 A
Caduta di tensione nel circuito di carico con IN e IN 70 % tra
LINEA+ e CARICO+
IN: 1 A
tipica. 180 mV
IN: 70 %
tipica. 125 mV
IN: 2 A
tipica. 110 mV IN: 70 %
tipica. 80 mV
IN: 3 A
tipica. 120 mV IN: 70 %
tipica. 85 mV
IN: 4 A
tipica. 115 mV IN: 70 %
tipica. 80 mV
IN: 6 A
tipica. 170 mV IN: 70 %
tipica. 110 mV
IN: 8 A
tipica. 160 mV IN: 70 %
tipica. 105 mV
IN: 10 A
tipica. 180 mV IN: 70 %
tipica. 120 mV
Monitoraggio tensione
OFF tipicamente con UB < 16,0 V
operativa focalizzato
ON tipicamente con UB > 17,5 V
su bassa tensione
isteresi tipicamente0,5 V
con commutazione ON/OFF automatica
Ritardo di accensione
- con alimentazione ON canale 1: tipica. 100 ms
canale 2: tipica. 200 ms
4
- con accensione tramite canale 1: tipica. 5 ms
pulsante ON/OFF o
canale 2: tipica. 100 ms
- dopo sottotensione
canale 1: tipica. 5 ms
canale 2: tipica. 5 ms
Disconnessione del
- manualmente tramite pulsante
circuito di carico ON/OFF sul dispositivo
- dopo disconnessione per sovraccarico /
c.c. con memoria (senza reset automatico)
- temporaneo per sottotensione
- senza tensione operativa
Accensione circuito di carico
- pulsante ON/OFFil dispositivo può essere acceso solo con
tensione operativa applicata
- applicazione il dispositivo si accende nell’ultima
tensione operativa
condizione memorizzata
Funzione resetl’uscita carico bloccata (per sovraccarico /
corto circutio) può essere ripristinata
tramite il pulsante esterno ON/OFF
Corrente di dispersione tipicamente < 1 mA
circuito di carico in OFF
Carichi capacitivi fino a 20.000 µF
Diodo di libera circolazionesi raccomanda un diodo esterno per carichi
Induttivi (taratura secondo carico)
Collegamento in parallelo non possibile
delle uscite carico Uscite di stato
Indicazioni stato REX12-T uscita con segnale negativo per segnalazione di gruppo implementata
in connessione con modulo EM12-T
Terminali CARICO+
Terminali Push-in PT 2,5 0,14 mm2...2,5 mm2, flessibile
Lungezza spellatura 8 mm...10 mm
Dimensioni (l x a x p)
12,5 x 98,5 x 80 mm
Peso
REX12-TA1-xxx 1-canale circa 57 g
REX12-TA2-xxx 2-canale circa 58 g
Dati generali
Materiale involucro
Montaggio
Temperatura ambiente (TU)
Temp. di stoccaggio Temp. di montaggio
Umidità
Vibrazioni Grado di protezione Requisiti EMC
(direttiva EMC, logo CE)
Isolamento coordinato
(IEC 60934)
Rigidità dielettrica Resistenza d’isolamento
(condizione OFF) Approvazioni
0,5 kV / grado inquinamento 2
max. DC 30 V (circuito di carico)
n/d, solo disconnessione elettronica
logo CE,
UL 2367, File # E306740,
(UL60947 / UL 508, File # E...)
in preparazione
Codici di identificazione - REX12-T
Tipo
REX12 Protettore elettronico con terminali ad innesto PT
Montaggio
Ta barra
Design
A1 terminale d’uscita per canale, tarature di corrente fisse xA
o xA/xA
Numero canali
1 1 canale
2 2 canali
Versione
1 senza isolamento fisico
Segnali d’ingresso
0
s enza segnali d’ingresso
Segnali d’uscita
7uscita di stato
Tensione operativa
DC 24 V tensione nominale DC 24 V
Correnti nominali
1 A
(solo 1 canale)
2 A
(solo 1 canale)
3 A
(solo 1 canale)
4 A
(solo 1 canale)
6 A
(solo 1 canale)
8 A
(solo 1 canale)
10 A
(solo 1 canale)
2 A/2 A (solo 2 canali)
4 A/4 A (solo 2 canali)
6 A/6 A (solo 2 canali)
REX12 -T
REX12 -T
A 1 - 1 0
A 2 - 1 0
7 - DC24V-10 A
7 - DC24V-6 A / 6 A
es. codice 1 canale
es. codice 2 canali
Codici preferenziali
Codici preferenziali
Correnti nominali standard (A)
REX12-TA1
2
4
6
10
REX12-TA1-107-DC24V-
x
x
x
x
REX12-TA2
2
4
6
10
REX12-TA2-107-DC24V-
2
stampato
guida simmetrica EN 60715-35x7,5
-25 °C...+60 °C
(senza condensazione, cf. EN 60204-1)
-40 °C...+70 °C
+5 °C…+60 °C
96 ore / 95 % RH 40 °C - IEC 60068-2- 78-Cab, classe climatica 3K3 - EN 60721
3 g test seondo IEC 60068-2-6, test Fc
(IEC 60529, DIN VDE 0470) IP30
emissione rumore EN 61000-6-3
suscettibilità
EN 61000-6-2
www.e-t-a.it
2/2
4/4
6/6
2/2
4/4
6/6
x
x
x
1646
Protettore elettronico di circuito REX12
Dimensioni e collegamenti protettori di circuito REX12-TA1-xxx e REX12-TA2-xxx
98,5
92
aletta contatti
12,5
REX12TA2-1xx
DC24V
DC24V
G
Etichetta - es. tipo
Phoenix Contact
ZBF-12
REX12TA1-1xx
E
R
M
7,5
N
80
A
Y
xA
Pulsante per ON/OFF
e reset con indicazione
di stato integrata
xA
xA
2.1
2.1
LOAD +
2.2
LOAD +
1-canale
area
installazione
2-canali
area
operativa
sistema di aggancio su
barra EN 60715-35x7,5
Caratteristiche tempo/corrente (Tamb = +23 °C, UB = DC 24 V)
Migliore posizione di montaggio REX12: orizzontale
4
100
G
E
R
10
M
A
1
N
Y
tempo di scatto in secondi
1000
0,1
0,01
0,001
0,8
1
1,2 1,4 1,6 1,8
2
2,2 2,4 2,6 2,8
3
ISC
...multipli corrente nominale
Fattori di temperatura / servizio continuo
La caratteristica tempo/corrente dipende dalla temperatura ambiente. Per evitare interventi prematuri, il valore di corrente del
protettore di circuito va moltiplicato per il fattore di temperatura
e va tenuto in considerazione nel montaggio fianco a fianco (vedi
capitolo Informazioni Tecniche).
Tabella fattori di temperatura:
temperatura ambiente °C
0
10
23
40
50
60
fattore di temperatura
1
1
1
0,95
0,90
0,85
Nota: quando montati fianco a fianco, i dispositivi portano max. l’80
% del loro carico nominale, in alternativa scegliere tarature differenti
(vedi capitolo Informazioni Tecniche).
Nota:
Con alte temperature, la “soglia di allarme corrente di carico tipicamente 0.8 x IN” andrà ridotta secondo il fattore di temperatura.
1646
www.e-t-a.it
3
Protettore elettronico di circuito REX12
Modulo di alimentazione EM12-T – Descrizione
98
91,5
12,4
G
EM12T01-001
E
R
Il modulo di alimentazione EM12-T riceve la tensione DC 24 V,
ad es. da un alimentatore switching, e la distribuisce ai protettori di circuito montati attraverso l’aletta di contatto integrata dei
REX12-T.
Il contatto ausiliario isolato del modulo EM12-T indica quasiasi
guasto rilevato dai protettori di circuito, utili ad es. da inviare ad
un’unità di controllo superiore (CPU).
Dimensioni EM12-Txx modulo alimentazione
M
A
80
DC 24 V (18...30 V)
13
Corrente operatriva IB
max. 40 A
Protezione polarità inversa si
Corrente di riposo I0 Contatti ausiliari isolati Segnalazione di gruppo Si
Contatti: Si (13) / Si (14)
tipicamente 10 mA
max. DC 30 V / 0,5 A
min. 10 V / 1 mA
contatto ausiliario in chiusura
14
OV
LINE +1
condizioni normali:contatto ausiliario chiuso
- quando ON, uscita carico connessa
- quando OFF, uscita carico disconnessa
4
Y
Tensione operativa UB
N
DC24V
40 A
Dati tecnici (Tamb = +23 °C, UB = DC 24 V)
condizioni di guasto:contatto ausiliario aperto
-dopo disconnessione per sovraccarico
o corto circuito
-dopo disconnessione per sottotensione
in condizione ON con autoreset
-senza tensione operativa UB nel
modulo di alimentazione
Isolamento coordinato 0,5 kV / grado inquinamento 2
Tempo di buffering per
guasto alimentazione
fino a 10 ms
TerminaliLINEA+
Terminali push-in PT 10 0,5 mm2...10 mm2, flessibile
Lunghezza spellatura 18 mm
Terminali
0 V / Si 13 / Si 14
Terminali push-in PT 2,5 0,14 mm2...2,5 mm2, flessibile
Lunghezza spellatura
8 mm...10 mm
Dimensioni (l x a x p)
12,5 x 98 x 80 mm
Peso circa 52 g
Numero di protettori
montabili fianco a fianco
con EM12
REX12-TA1-x oppure
REX12-TA2-x
max. 16 pz.
sistema di aggancio su
barra EN 60715-35x7,5
Etichetta - es. tipo
Phoenix Contact ZBF-12
Schema elettrico EM12-Txx con REX12-xx
EM12-T
REX12-T
14
13
0V
LINE+1
CARICO+ 21
(22)
Codici di identificazione – EM12
Tipo
EM12 modulo alimentazione per REX con terminali ad innesto PT
Montaggio
T a barra
Versioni: comunicazione, interfaccia
01 segnale analogico
Funzionalità aggiuntive
0senza
Segnali d’ingresso:
0
senza segnali d’ingresso
Segnali d’uscita:
1 s egnale contatto in chiusura
Tensione operativa
DC 24 V tensione nominale DC 24 V
Corrente nominale
40 A
EM12 - T
4
01 - 0 0
1 - DC 24 V - 40 A
esempio d’ordine
www.e-t-a.it
1646
Protettore elettronico di circuito REX12
Esempio applicazione: REX… montaggio e rimozione dalla barra simmetrica
L'aletta contatti può
rimanere chiusa
Premere REX
verso la barra
L'aletta contatti può
rimanere chiusa
Rimovere REX...
dalla barra
REX... montato
fianco a fianco con EM...
Sganciare con un cacciavite,
inclinare REX... verso l'alto
e rimuovere (l'aletta contatti
può rimanere chiusa)
Agganciare premendo
verso il basso
Esempio applicazione: REX... sostituzione o smontaggio
Aprire aletta
contatti
Aprire aletta
contatti
4
Estrarre perpendicolarmente
alla barra
Sganciare con
un cacciavite
Istruzioni d’installazione
L’inserimento o l’azionamento dell’aletta contatti del REX va
eseguito solamente in assenza di tensione. In fase di accensione
l’aletta contatti dev’essere chiusa.
1646
www.e-t-a.it
5
Protettore elettronico di circuito REX12
Esempio applicazione: EM12-T con REX12-TA1… e REX12-TA2…
Esempio di applicazione: REX12(D)-T... distanza
tra canalina ed aletta connettori
Esempio applicazione: REX... con alette bloccate
4
15
60
80
GERMANY
Le alette contatti
possono essere
bloccate in posizione
Tutte le dimensioni senza tolleranze sono puramente indicative. E-T-A si riserva i diritti di
modificare le specifiche in qualsiasi momento allo scopo di migliorare le caratteristiche del
prodotto, il diritto di apportare modifiche a tali specifiche senza preavviso è riservato. Le
marcature prodotto potrebbero non corrispondere esattamente ai codici d’ identificazione.
Fanno eccezione errori ed omissioni.
6
www.e-t-a.it
1646
