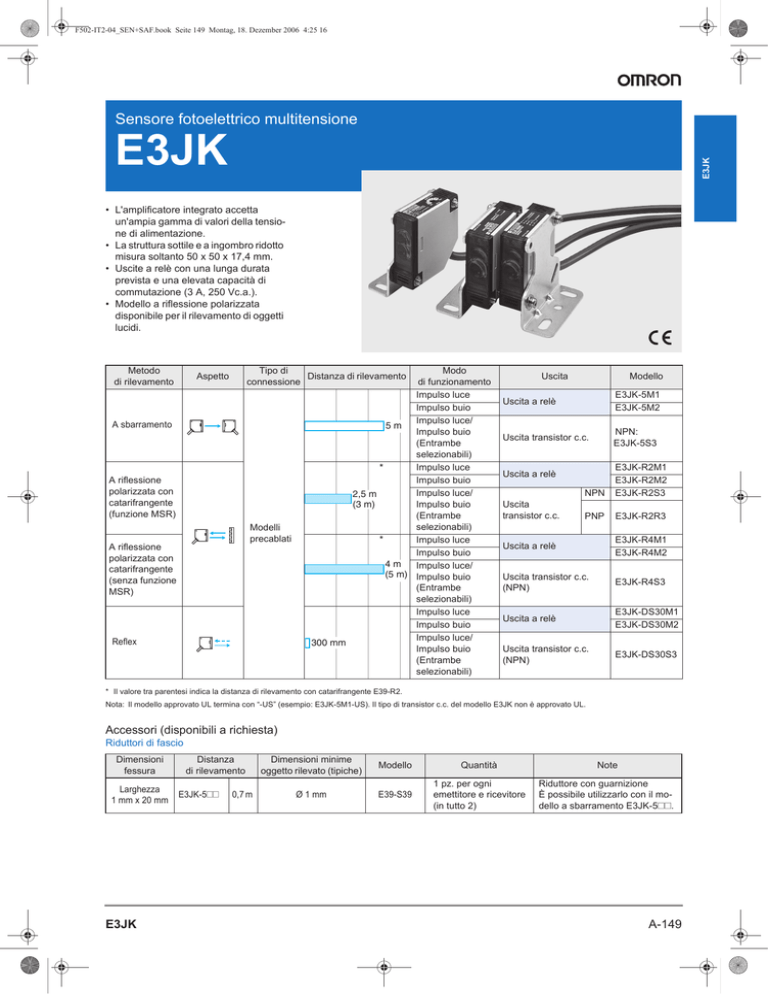

F502-IT2-04_SEN+SAF.book Seite 149 Montag, 18. Dezember 2006 4:25 16 Sensore fotoelettrico multitensione E3JK E3JK • L'amplificatore integrato accetta un'ampia gamma di valori della tensione di alimentazione. • La struttura sottile e a ingombro ridotto misura soltanto 50 x 50 x 17,4 mm. • Uscite a relè con una lunga durata prevista e una elevata capacità di commutazione (3 A, 250 Vc.a.). • Modello a riflessione polarizzata disponibile per il rilevamento di oggetti lucidi. Metodo di rilevamento Tipo di Distanza di rilevamento connessione Aspetto A sbarramento A riflessione polarizzata con catarifrangente (funzione MSR) Modelli precablati A riflessione polarizzata con catarifrangente (senza funzione MSR) Reflex Modo di funzionamento Impulso luce Impulso buio Impulso luce/ 5m Impulso buio (Entrambe selezionabili) Impulso luce * Impulso buio Impulso luce/ 2,5 m Impulso buio (3 m) (Entrambe selezionabili) Impulso luce * Impulso buio 4m Impulso luce/ (5 m) Impulso buio (Entrambe selezionabili) Impulso luce Impulso buio Impulso luce/ 300 mm Impulso buio (Entrambe selezionabili) Uscita Modello Uscita a relè E3JK-5M1 E3JK-5M2 Uscita transistor c.c. NPN: E3JK-5S3 NPN E3JK-R2M1 E3JK-R2M2 E3JK-R2S3 PNP E3JK-R2R3 Uscita a relè Uscita transistor c.c. Uscita a relè E3JK-R4M1 E3JK-R4M2 Uscita transistor c.c. (NPN) E3JK-R4S3 Uscita a relè E3JK-DS30M1 E3JK-DS30M2 Uscita transistor c.c. (NPN) E3JK-DS30S3 * Il valore tra parentesi indica la distanza di rilevamento con catarifrangente E39-R2. Nota: Il modello approvato UL termina con “-US” (esempio: E3JK-5M1-US). Il tipo di transistor c.c. del modello E3JK non è approvato UL. Accessori (disponibili a richiesta) Riduttori di fascio Dimensioni fessura Larghezza 1 mm x 20 mm E3JK Distanza di rilevamento E3JK-5## 0,7 m Dimensioni minime oggetto rilevato (tipiche) Modello Quantità Note Ø 1 mm E39-S39 1 pz. per ogni emettitore e ricevitore (in tutto 2) Riduttore con guarnizione È possibile utilizzarlo con il modello a sbarramento E3JK-5##. A-149 F502-IT2-04_SEN+SAF.book Seite 150 Montag, 18. Dezember 2006 4:25 16 Catarifrangenti Tipo Catarifrangenti Distanza di rilevamento (tipica) E3JK-R2## 2,5 m (valore nominale) E3JK-R4## 4 m (valore nominale) E3JK-R2## 3m E3JK-R4## 5m Catarifrangente piccolo E3JK-R2## 1 m (5 mm)* Catarifrangente a nastro E3JK-R2## E3JK-R2## E3JK-R2## 750 mm (200 mm)* 1,2 m (200 mm)* 1,5 m (200 mm)* Modello Quantità Note Fornito con il modello E3JK-R2##. Fornito con il modello E3JK-R4##. E39-R1 1 E39-R2 1 --- E39-R3 1 --- E39-RS1 E39-RS2 E39-RS3 1 È disponibile la funzione MSR. * I valori in parentesi indicano la distanza minima richiesta tra il sensore e il catarifrangente. Nota: Se si utilizza un catarifrangente diverso da quello fornito, impostare la distanza di rilevamento su un valore pari a 7/10 dell'esempio tipico utilizzato come riferimento. Staffe di montaggio Aspetto Modello Quantità E39-L40 1 Note Fornita con il modello E3JK Nota: Se si utilizza un sensore a sbarramento, ordinare due staffe di montaggio, una per l'emettitore e una per il ricevitore. A-150 Sensori fotoelettrici standard F502-IT2-04_SEN+SAF.book Seite 151 Montag, 18. Dezember 2006 4:25 16 Caratteristiche E3JK Tipo Modelli A sbarramento E3JK-5M# E3JK-5S3 A riflessione polarizzata con catarifrangente (funzione MSR) A riflessione polarizzata con catarifrangente (senza funzione MSR) E3JK-R2M# E3JK-R2#3 E3JK-R4M# E3JK-R4S3 Distanza di rilevamento 5m 2,5 m (se si utilizza il modello E39-R1) Oggetto standard rilevato Opaco, Ø 14,8 min. Opaco: Ø 75 mm min. Isteresi 4m (se si utilizza il modello E39-R1) Reflex E3JKDS30M# --20% max. della distanza di rilevamento --Sia emettitore sia ricevitore: 1° … 5° 3°C … 20°C Sorgente luminosa (lunghezza d'onda) LED a luce infrarossa (950 nm) Tensione alimentazione 12 … 240 Vc.c. ±10%, ondulazione residua max.: 10% (p-p) 24 … 240 Vc.a. ±10%, 50/60 Hz Durata prevista (uscita a relè) --LED a luce infrarossa (950 nm) LED a luce rossa (660 nm) c.c. 3 W max. 2 W max. c.a. 3 W max. 2 W max. Uscita statica. Polo negativo in comune Uscita a relè: a 48 Vc.c. 250 Vc.a. 100 mA max, 3A corrente (cosϕ = 1) residua max., 5 Vc.c. 0,1 mA max, 10 mA min. protezione da cortocircuiti del carico Uscita statica. Polo negativo o positivo Uscita a relè: in comune a 48 Vc.c. 250 Vc.a. 100 mA max, 3A corrente (cosϕ = 1) max., 5 Vc.c. residua 10 mA min. 0,1 mA max, protezione da cortocircuiti del carico Uscita E3JKDS30S3 300 mm (carta bianca 100 x 100 mm) Angolo direzionale Assorbimento E3JK Metodo di rilevamento Uscita statica. Polo negativo in comuUscita a relè: ne a 48 Vc.c. 100 mA 250 Vc.a. max, 3A corrente (cosϕ = 1) max., 5 Vc.c. residua 10 mA min. 0,1 mA max, protezione da cortocircuiti del carico Uscita statica. Polo negativo in comune Uscita a relè: a 48 Vc.c. 250 Vc.a. 100 mA max, 3A corrente (cosϕ = 1) residua max., 5 Vc.c. 0,1 mA max, 10 mA min. protezione da cortocircuiti del carico Meccanica Almeno 50 milioni di operazioni (frequenza di commutazione di 18.000 volte all'ora) Elettrica Tempo di risposta Almeno 100.000 operazioni (frequenza di commutazione di 18.000 volte all'ora) 30 ms max. 10 ms max. 30 ms max. Regolazione della sensibilità 5 ms max. 30 ms max. 5 ms max. --- 30 ms max. 5 ms max. Potenziometro a un giro Illuminazione ambiente Lampada a incandescenza: 3.000 lux max. Temperatura ambiente Funzionamento: –25°C … 55°C; Stoccaggio: –30°C ... 70°C (senza formazione di ghiaccio o condensa) Umidità relativa Funzionamento: 45% … 85%. Stoccaggio: 35% ... 95% (senza formazione di condensa) Resistenza di isolamento Minimo 20 MΩ a 500 Vc.c. Rigidità dielettrica 1.500 Vc.a. a 50/60 Hz per 1 min Resisten- Distruzione 10 … 55 Hz, 1,5 mm in doppia ampiezza per 2 h nelle direzioni X, Y e Z za alle Malfunzio10 … 55 Hz, 1,5 mm in doppia ampiezza per 2 h nelle direzioni X, Y e Z vibrazioni namento E3JK A-151 F502-IT2-04_SEN+SAF.book Seite 152 Montag, 18. Dezember 2006 4:25 16 Metodo di rilevamento Tipo Modelli A sbarramento E3JK-5M# E3JK-5S3 A riflessione polarizzata con catarifrangente (funzione MSR) A riflessione polarizzata con catarifrangente (senza funzione MSR) E3JK-R2M# E3JK-R2#3 E3JK-R4M# E3JK-R4S3 Reflex E3JKDS30M# E3JKDS30S3 Distruzione Distruzione: 500 m/s2 per 3 volte ciascuna nelle direzioni X, Y e Z Distruzione: 100 m/s2 (circa 10 G) per 3 volte ciascuna nelle direzioni X, Y e Z Resistenza agli urti Malfunzionamento Distruzione: 100 m/s2 (circa 10 G) per 3 volte ciascuna nelle direzioni X, Y e Z Grado di protezione IEC60529 IP64 Tipo di connessione connessione Precablato (lunghezza cavo standard: 2 m) Peso (con imballo) Circa 420 g Materiale Accessori A-152 Custodia ABS Lente Resina Distruzione: 500 m/s2 per 3 volte ciascuna nelle direzioni X, Y e Z Distruzione: 500 m/s2 per 3 volte ciascuna nelle direzioni X, Y e Z Distruzione: 100 m/s2 (circa 10 G) per 3 volte ciascuna nelle direzioni X, Y e Z Distruzione: 500 m/s2 per 3 volte ciascuna nelle direzioni X, Y e Z Distruzione: 100 m/s2 (circa 10 G) per 3 volte ciascuna nelle direzioni X, Y e Z Distruzione: 500 m/s2 per 3 volte ciascuna nelle direzioni X, Y e Z Circa 250 g Staffa di Acciaio montaggio Staffa di montaggio (con viti), dadi, manuale di istruzioni, catarifrangente (solo per il modello a riflessione con catarifrangente) Sensori fotoelettrici standard F502-IT2-04_SEN+SAF.book Seite 153 Montag, 18. Dezember 2006 4:25 16 Curve caratteristiche 500 300 100 50 30 10 5 Tensione 3 di funzionamento 1 0 1 2 3 4 5 6 7 100 Catarifrangente: E39-R1 50 30 10 5 100 30 10 5 3 Tensione di funziona- 1 mento Tensione 1 di funzionamento 8 0 1 2 3 4 Distanza di rilevamento (m) Oggetto da rilevare: carta bianca 50 3 Distanza di rilevamento (m) E3JK 1.000 Modelli reflex E3JK-DS30## Rapporto di guadagno Modelli a riflessione con catarifrangente E3JK-R2## + E39-R1 Rapporto di guadagno Rapporto di guadagno Guadagno/distanza di rilevamento Modelli a sbarramento E3JK-5## 0 100 200 300 400 500 Distanza di rilevamento (mm) Rapporto di guadagno E3JK-R4## + E39-R1 100 Catarifrangente: E39-R1 50 30 10 5 3 Tensione 1 di funzionamento 0 1 2 3 4 5 Distanza di rilevamento (m) E3JK A-153 F502-IT2-04_SEN+SAF.book Seite 154 Montag, 18. Dezember 2006 4:25 16 Circuiti di uscita e collegamenti E3JK Uscita a relè Modello Diagramma di funzionamento E3JK-5M1 E3JK-5M2 E3JK-R2M1 E3JK-R2M2 E3JK-R4M1 E3JK-R4M2 E3JK-DS30M1 E3JK-DS30M2 Circuito di uscita 24 ... 240 Vc.a. 12 ... 240 Vc.c. Marrone Luce incidente Spia luce (rossa) Interrotta ON OFF Impulso luce (Ta) (E3JK-##M1) ON OFF Impulso buio (Ta) (E3JK-##M2) ON OFF Alimentazione Circuito principale Blu (qualsiasi polarita) Bianco Tc Uscita contatto Nero Tb Ta Grigio Relè incorporato: G6C Uscita transistor c.c. Modello Diagramma di funzionamento Circuito di uscita p 24 ... 240 Vc.a. 12 ... 240 Vc.c. Marrone Alimentazione Luce incidente Interrotta E3JK-5S3 E3JK-R2S3 E3JK-R4S3 Spia luce (rossa) Modo L-ON E3JK-DS30S3 Modo D-ON Blu ON OFF ON OFF ON OFF Bianco Circuito di trasmissione Nero (impulso luce) Carico Circuito principale Circuito di trasmissione Grigio (impulso buio) Carico 24 ... 240 Vc.a. 12 ... 240 Vc.c. Marrone Alimentazione (qualsiasi polarita) E3JK-R2R3 Blu Luce incidente Interrotta Spia luce ON (rossa) OFF ON Modo L-ON OFF Modo D-ON ON OFF D/ON Circuito di trasmissione Carico Grigio I1 L/ON Circuito principale Circuito di trasmissione Carico Nero I2 48 Vc.c. max. I1 + I2 < 100 mA Bianco Nota: La corrente residua è 0,1 mA max. per ogni uscita. Nota: Collegare ai terminali marrone e blu sull'emettitore. A-154 Sensori fotoelettrici standard F502-IT2-04_SEN+SAF.book Seite 155 Montag, 18. Dezember 2006 4:25 16 Funzionamento Regolazione A sbarramento A riflessione con catarifrangente Modelli reflex Senza oggetto da rilevare Impostazione Sfondo Con oggetto da rilevare Funzionamento (A) (A) MIN Ruotare il ricevitore e l'emettitore in senso verticale e/o orizzontale e impostare il sensore al centro del campo in cui la spia del ricevitore si accende. E3JK MAX (C) Riassetto (A) (B) Funzionamento MIN MAX MIN (C) MAX Regolare il catarifrangente Sensibilità Sensibilità Sensibilità e l'emettitore/ricevitore come per (1) In presenza di un oggetto da rilevare, come illustrato in figura, il modello a sbarramento. Poiché ruotare in senso orario il regolatore per aumentare la sensibilità l'angolo direzionale dell'emettitore/ finché la spia non si accende. Definire questa posizione (A). ricevitore è compreso tra 1° e 5°, eseguire la regolazione con parti- (2) Rimuovere l'oggetto da rilevare e ruotare in senso orario il regolatore di sensibilità finché non si accende la spia quando viene colare attenzione. rilevato un oggetto sullo sfondo. Definire questa posizione (B). (3) A partire dalla posizione (B), ruotare il regolatore in senso antiorario per ridurre la sensibilità finché non si spegne la spia. Definire questa posizione (C). (4) La posizione intermedia tra (A) e (C) corrisponde all'impostazione ottimale. Se durante il rilevamento dello sfondo si raggiunge il fondo corsa del regolatore di sensibilità senza che la spia si accenda, posizionare il regolatore nel punto intermedio tra (A) e la massima sensibilità. Se si applica eccessiva forza, il regolatore di sensibilità potrebbe danneggiarsi. Modalità d'uso Utilizzo corretto E3JK Tempo di riassetto alimentazione Il sensore è pronto per il rilevamento di un oggetto dopo 200 ms dall'accensione. Se il carico e il sensore sono collegati ad alimentazioni distinte, accendere sempre prima il sensore. Connessioni Se si utilizza il modello con uscita a transistor c.c., la somma delle correnti di carico dell'uscita L-ON (NA) e dell'uscita D-ON (NC) non deve essere superiore a 100 mA, altrimenti è possibile che venga attivata la protezione da cortocircuiti del carico. (Per ripristinare il funzionamento in caso di attivazione della protezione da cortocircuiti del carico, spegnere il sensore fotoelettrico). Varie Condizioni ambientali (area di installazione) Il funzionamento del sensore E3JK non sarà corretto se viene installato in luoghi: • Dove il sensore sia esposto a polvere o in cui siano presenti gas corrosivi. Emettitore Ricevitore • Oppure dove l'E3JK sia esposto in modo diretto ad acqua, oli o agenti chimici. Emettitore Ricevitore E3JK A-155 E3JK Modello F502-IT2-04_SEN+SAF.book Seite 156 Montag, 18. Dezember 2006 4:25 16 Dimensioni Sensori E3JK-5## E3JK-R2## E3JK-R4## E3JK-DS30## Con staffa di montaggio in sede v Cavo ricoperto in PVC da Ø 6 a 5 conduttori (sezione conduttore: 0,3 mm²; diametro isolamento: 1,5 mm) Lunghezza standard: 2 m.*3 Con staffa di montaggio in sede Cavo ricoperto in PVC da Ø 6 a 5 conduttori (sezione conduttore: 0,3 mm²; diametro isolamento: 1,5 mm) Lunghezza standard: 2 m.*3 Regolazione sensibilità*2 40 22 21 12 12 Emettitore: E3JK-5L Ricevitore: E3JK-5D## 6Ø 4 9 (A) *1 Spia*2 Lente Ø 14,8 21 12 12 6,4 6,4 18 42 18 13,4 40 22 6,4 ( A ) *1 5 18 13,4 Spia luce Lente 40 21,5 10˚ 2-M6 42 58 Acciaio Fori di montaggio 42 Asse ottico 40 Fori di montaggio 2-M6 7 50 5 40 25 60 R56,6 36,5 28 Ricevitore 50 Asse ottico 6,4 18 40 Emettitore 50 28 9 42 50 40 Ø6 4 7 60 R56,6 10˚ Acciaio 58 * 1. Le staffe di montaggio possono essere montate anche sul lato A (fornite con due viti M4 x 20). * 2. Modello a riflessione con catarifrangente non e dotato di regolazione della sensibilita. * 1. Le staffe di montaggio possono essere montate anche sul lato A (fornite con due viti M4 x 20). * 2. Emettitore: Spia di alimentazione. Ricevitore: Spia luce. * 3. L'emettitore comprende 2 fili conduttori. Accessori (disponibili a richiesta) Riduttore di fascio con guarnizione (per E3JK) E39-S39 14 1±0,1 20 26,5 Materiale: poliestere 0,1 mm di spessore TUTTE LE DIMENSIONI INDICATE SONO ESPRESSE IN MILLIMETRI. Per convertire i millimetri in pollici, moltiplicare per 0,03937. Per convertire i grammi in once, moltiplicare per 0,03527. Cat. No. E027-IT2-09-X A-156 Sensori fotoelettrici standard
