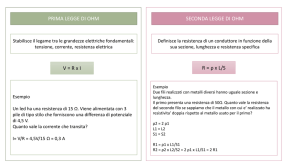

PRIMA LEGGE DI OHM
SECONDA LEGGE DI OHM
Stabilisce il legame tra le grandezze elettriche fondamentali:
tensione, corrente, resistenza elettrica
Definisce la resistenza di un conduttore in funzione della
sua sezione, lunghezza e resistenza specifica
Potenza
(Watt)
R = ρ x L/S
V=RxI
Esempio
Un led ha una resistenza di 15 Ω. Viene alimentata con 3
pile di tipo stilo che forniscono una differenza di potenziale
di 4,5 V.
Quanto vale la corrente che transita?
I= V/R = 4,5V/15 Ω = 0,3 A
Esempio
Prodotto tra tensione
Due fili realizzati con metalli diversi hanno uguale e
sezione
e
corrente.
lunghezza.
P=VxI
Il primo presenta una resistenza di 50Ω. Quanto vale la resistenza
del secondo filo se sappiamo che il metallo con cui e’ realizzato ha
resistivita’ doppia rispetto al metallo usato per il primo?
ρ2 = 2 ρ1
L1 = L2
S1 = S2
R1 = ρ1 x L1/S1
R2 = ρ2 x L2/S2 = 2 ρ1 x L1/S1 = 2 R1
Elementi circuitali
Un circuito e’ un insieme di generatori e di
utilizzatori collegati da fili conduttori in
modo che possa circolare la corrente
elettrica.
Elemento circuitale
Generatore di corrente continua
Resistenza
Condensatore
Interruttore (aperto/chiuso)
Simbolo
Generatori. Collegamento in serie e parallelo
Un generatore e’ una macchina in grado di
fornire una tensione o una intensita’ di
corrente costanti ai suoi morsetti.
Generatori di tensione in
serie
V1
V2
Vp = V1 + V2
Resistenze. Collegamento in serie e parallelo
Resistenze in serie
Resistenze in parallelo
R1
R1
R2
R2
Rs = R1 + R2
Rp =
1
1 + 1
R1 R2
Calcolo di resistenze equivalenti
Es. 2
Es. 1
R1
R2
Req
R3
R1 = 15 Ω
R2 = 15 Ω
R3 = 50 Ω
R1
R2
R3
Req
R1 = 10 Ω
R2 = 20 Ω
R3 = 30 Ω
Calcolo di resistenze equivalenti
Es. 3
Es. 4
R1
R2
R1 = 40 Ω
R2 = 40 Ω
R1
R2
R3
Req
Req
R1 = 15 Ω
R2 = 15 Ω
R3 = 15 Ω
Calcolo di resistenze equivalenti
Es. 5
R1
R1
R3
R1 = 10 Ω
R2 = 100 Ω
R3 = 50 Ω
R4 = 50 Ω
R2
R1
R2
R4
Rp
Rs
Rp =
Rs = R3+ R4 = 100 Ω
1
= 50 Ω
1 + 1
R2 Rs
Req = R1 + Rp =
60 Ω
Req
Risoluzione di un circuito: applicazione della prima legge di Ohm per
calcolare l’intensita’ di corrente in un circuito
Es. 6 – Il circuito in forma elementare
Es. 7
V
I
R1 = 10 Ω
R2 = 20 Ω
R3 = 30 Ω
V = 10 V
R = 20 Ω
V = 10 V
I=?
R
I=?
Rp = 60 Ω
V=RxI
V
V=RxI
I
0,5 A
0,16 A
Risoluzione di un circuito: applicazione della prima legge di Ohm per
calcolare l’intensita’ di corrente in un circuito
Es. 8 – Il circuito in forma elementare
R1 = 10 Ω
R2 = 20 Ω
R3 = 30 Ω
V = 10 V
I=?
Prima legge di Kirchhoff
V
I
NODO= Punto di un circuito in cui si collegano 3
o piu’ tratti di conduttore.
V=RxI
1,8 A
La somma delle correnti che entrano in un nodo
e’ uguale alla somma delle correnti che escono
Solo per classi
di
PONDERANO
Salvavita.
interviene
ogniqualvolta si
verificano dispersi
oni elettriche
nell’impianto che
potrebbero dar
luogo a fenomeni
di folgorazione.
I pericoli elettrici in casa
Contatto con parti
dell’impianto
(prese o cavi non
isolati)
Folgorazione
Avviene per..
L’impianto
deve avere
Contatto con
apparecchiature
elettriche non
correttamente
isolate
Utilizzare
dispositivi elettrici
in buono stato e
che rispettano le
norma
marchio di
certificazione
riconosciuta da
ente internazionale
marchio che
garantisce che
l’apparecchio
rispetta il doppio
isolamento
Spina a tre spinotti di cui
quello centrale collegato
all’impianto di messa a terra
Solo per classi
di
PONDERANO
Staccare
l’interruttore
generale prima di
effettuare
qualsiasi
operazione
sull’impianto
Non collegare
troppe spine ad
una sola presa
utilizzando le
dupliche
I pericoli elettrici in casa. Come comportarsi
Staccare la spina
per pulire gli
elettrodomestici,
o di aggiungere
acqua a l ferro da
stiro
Evitare il contatto
con
apparecchiature
elettriche con
mani o piedi
bagnati
Non riparare
apparecchi
elettrici o spine,
ma sostituirli
COME
COMPORTARSI
Tenere i cavi
elettrici lontani dai
fornelli o da
oggetti taglienti
Le spine non
vanno estratte
dalle prese tirando
il filo
I giocattoli vanno
alimentati solo
con correnti
bassissime
