bistabile meccanico mechanical bistable sensor

BISTABILE MECCANICO MECHANICAL BISTABLE SENSOR

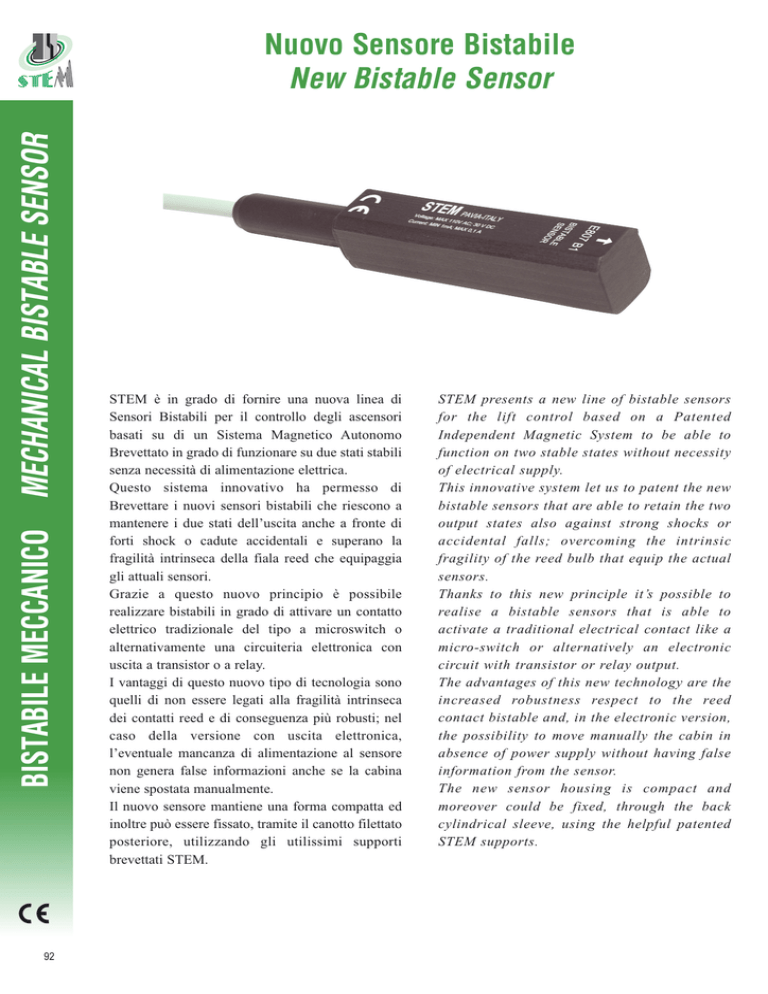

Nuovo Sensore Bistabile
New Bistable Sensor
92
STEM è in grado di fornire una nuova linea di
Sensori Bistabili per il controllo degli ascensori
basati su di un Sistema Magnetico Autonomo
Brevettato in grado di funzionare su due stati stabili
senza necessità di alimentazione elettrica.
Questo sistema innovativo ha permesso di
Brevettare i nuovi sensori bistabili che riescono a
mantenere i due stati dell’uscita anche a fronte di
forti shock o cadute accidentali e superano la
fragilità intrinseca della fiala reed che equipaggia
gli attuali sensori.
Grazie a questo nuovo principio è possibile
realizzare bistabili in grado di attivare un contatto
elettrico tradizionale del tipo a microswitch o
alternativamente una circuiteria elettronica con
uscita a transistor o a relay.
I vantaggi di questo nuovo tipo di tecnologia sono
quelli di non essere legati alla fragilità intrinseca
dei contatti reed e di conseguenza più robusti; nel
caso della versione con uscita elettronica,
l’eventuale mancanza di alimentazione al sensore
non genera false informazioni anche se la cabina
viene spostata manualmente.
Il nuovo sensore mantiene una forma compatta ed
inoltre può essere fissato, tramite il canotto filettato
posteriore, utilizzando gli utilissimi supporti
brevettati STEM.
STEM presents a new line of bistable sensors
for the lift control based on a Patented
Independent Magnetic System to be able to
function on two stable states without necessity
of electrical supply.
This innovative system let us to patent the new
bistable sensors that are able to retain the two
output states also against strong shocks or
accidental falls; overcoming the intrinsic
fragility of the reed bulb that equip the actual
sensors.
Thanks to this new principle it’s possible to
realise a bistable sensors that is able to
activate a traditional electrical contact like a
micro-switch or alternatively an electronic
circuit with transistor or relay output.
The advantages of this new technology are the
increased robustness respect to the reed
contact bistable and, in the electronic version,
the possibility to move manually the cabin in
absence of power supply without having false
information from the sensor.
The new sensor housing is compact and
moreover could be fixed, through the back
cylindrical sleeve, using the helpful patented
STEM supports.
In questa versione il sistema magnetico bistabile
attiva la leva di un microswitch elettrico con uscita
normalmente aperta o in scambio in grado di
pilotare un carico elettrico con le seguenti
caratteristiche:
In this version the bistable magnetic system
activate the lever of an electrical micro-switch
with normally open or change-over output that
could drive a load with the following
characteristics:
Versione
Version
Tensione
Voltage
(max)
Corrente
Current
Alta corrente
High Current
30 Vdc
48 Vac
Min 0,1A
Max 1A
Bassa corrente
Low Current
30Vdc
110Vac
Min (5mA 6Vdc, 2mA 12Vdc, 1mA
24Vdc) Max 0,1A
La versione ad “ALTA CORRENTE” è adatta per
pilotare ad esempio bobine di relay; mentre la
versione a “BASSA CORRENTE” è consigliata per
fornire segnali a schede elettroniche di controllo o
PLC.
The “HIGH CURRENT” version is suitable
for example to drive relay coils; whereas the
“LOW CURRENT” version is suggested for
signals to electronic control boards or PLC.
Versione Elettronica ad effetto Hall
Hall Effect Electronic Version
In questa versione il sistema magnetico bistabile
attiva un sensore ad effetto Hall che pilota due
differenti tipi di uscite: elettronica a transistor tipo
NPN o PNP oppure a microrelay in scambio.
Le caratteristiche elettriche delle due soluzioni sono
le seguenti:
Versione
Version
In this version the bistable magnetic system activate
one Hall effect sensor that could drives two
different type of output: electronic with NPN or
PNP transistor or a micro-relay with a change-over
contact.
The electrical characteristics of the two versions
are the following:
Tensione di Tensione
Corrente
Potenza
alimentazione di uscita
di uscita
Power
Supply
Output
Output
(max)
Voltage (Vs)
Voltage Current (max)
Uscita
a transistor
Transistor Output
9 - 30 Vdc
PNP = Vs
NPN = 0
100 mA
-
Uscita a relay
Relay output
9 - 30 Vdc
220
2A
60W
BISTABILE MECCANICO MECHANICAL BISTABLE SENSOR
Versione Elettromeccanica
New Bistable Sensor
93
