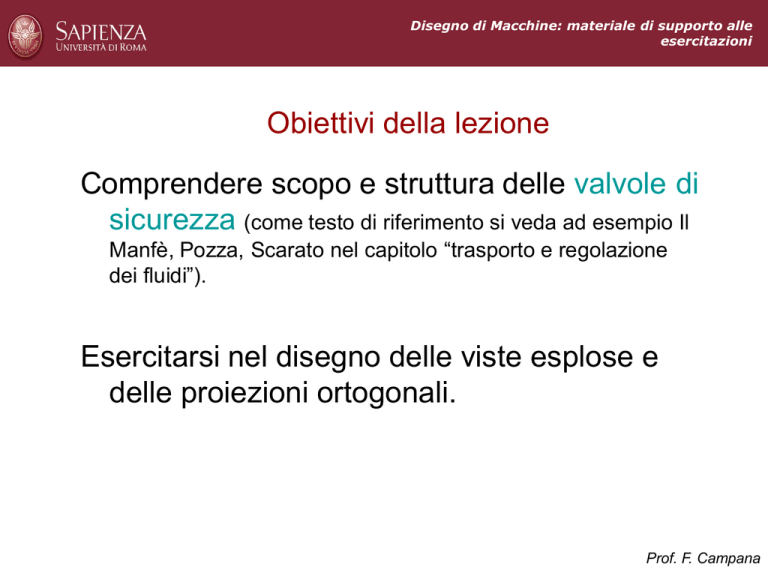

Disegno di Macchine: materiale di supporto alle
esercitazioni
Obiettivi della lezione
Comprendere scopo e struttura delle valvole di
sicurezza (come testo di riferimento si veda ad esempio Il
Manfè, Pozza, Scarato nel capitolo “trasporto e regolazione
dei fluidi”).
Esercitarsi nel disegno delle viste esplose e
delle proiezioni ortogonali.
Prof. F. Campana
Disegno di Macchine: materiale di supporto alle
esercitazioni
In fluidodinamica le valvole sono organi usati per regolare, invertire o
interrompere/ripristinare una corrente fluida.
Generalmente sono costituite da:
- un corpo esterno,
- un elemento mobile (per regolare, intercettare il fluido) con forma specifica a
seconda del tipo di valvola (valvola a farfalla, a saracinesca, a piattello) e il cui
ad azionamento può essere manuale o interno (pilotato dalla pressione del
fluido).
La valvola di sicurezza è composta da un corpo esterno (da montare sulla
condotta da verificare) con un piattello che funge da otturatore contrastato da
una molla. Quando la pressione del fluido raggiunge il valore limite la forza
esercitata dal fluido sul piattello è in grado di farlo alzare, lasciando uscire il
fluido all’esterno della valvola (pressionelimite=Ffluido*Areapiattello_bagnata_dal_fluido).
Quando la pressione è sotto il limite prefissato l’otturatore aderisce sulla sede del
corpo esterno chiudendo il circuito (= facendo tenuta = condizione di
interferenza).
Il flusso inverso è impedito dalla molla che riporta sulla sede l’otturatore non
appena la pressione scende sotto il valore limite.
Prof. F. Campana
Disegno di Macchine: materiale di supporto alle
esercitazioni
Per esercizio rappresenta la vista esplosa della valvola
rappresentata a destra in assonometria di insieme.
Accorgimenti di progettazione inerenti alle forme dei componenti:
• sia la ghiera che l’otturatore all’interno hanno due sedi rientranti per
alloggiare la molla;
• la molla ha la prima e l’ultima spira spianate per garantire
l’aderenza ed il centraggio con tali sedi
• la ghiera ha lo scavo interno esagonale per rendere possibile il
montaggio.
Valvola di non ritorno
- assonometria d’assieme Il dado di arresto si monta tramite
filettatura nella parte superiore del
corpo valvola. Il suo compito è
quello di fare da contrasto alla molla
quando l’otturatore si alza.
Appena la pressione del fluido
diminuisce la molla riporta
l’otturatore nella posizione di
riposo.
Dove passa il fluido quando
l’otturatore si solleva?
Prof. F. Campana
Disegno di Macchine: materiale di supporto alle
esercitazioni
Superficie per appoggio (= alloggiamento) molla
4
3
Assonometria
con sezione
dell’otturatore
2
1
Lista BOM
4 dado di arresto
3 molla elicoidale
Valvola di non ritorno
- vista esplosa -
2 otturatore
1 Corpo valvola
Prof. F. Campana
Disegno di Macchine: materiale di supporto alle
esercitazioni
Questo schema rappresenta la valvola di sicurezza riportata nel catalogo Technical s.r.l.
riportato sul sito.
Sapresti localizzare l’otturatore?
Qual è il percorso del fluido quando l’otturatore sale?
Fare la lista BOM dell’assieme partendo dai richiami indicati.
(N.B. In questo caso molti componenti sono realizzati da più parti montate insieme).
4
1
3
2
5
1
Prof. F. Campana
