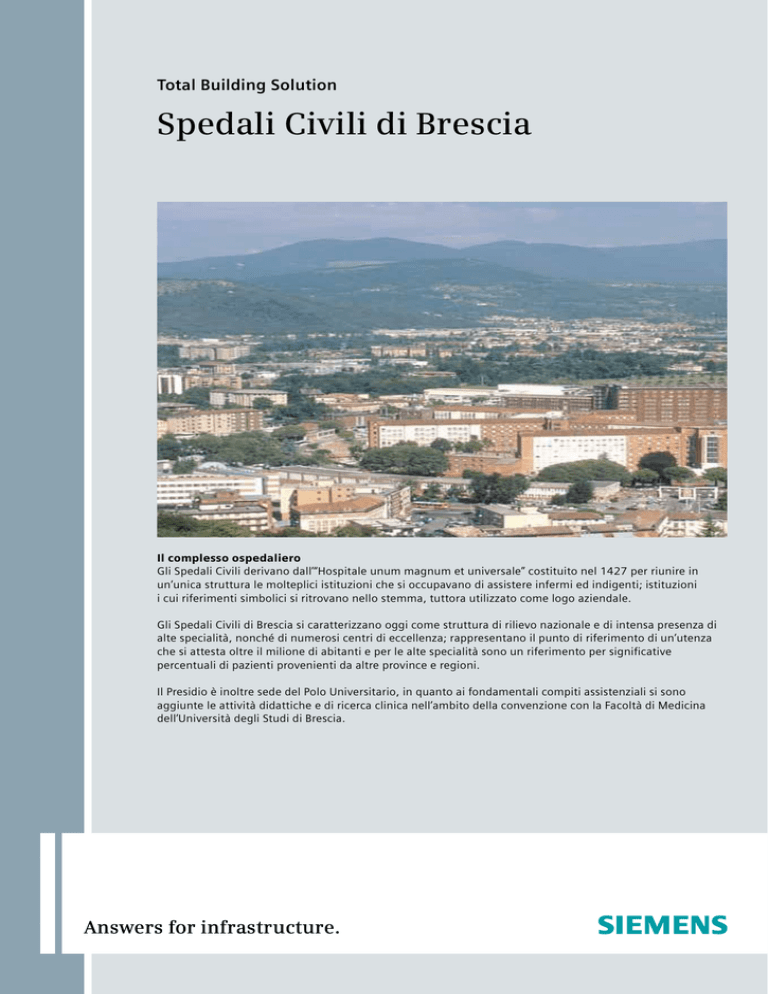

Total Building Solution
Spedali Civili di Brescia
Il complesso ospedaliero
Gli Spedali Civili derivano dall’“Hospitale unum magnum et universale” costituito nel 1427 per riunire in
un’unica struttura le molteplici istituzioni che si occupavano di assistere infermi ed indigenti; istituzioni
i cui riferimenti simbolici si ritrovano nello stemma, tuttora utilizzato come logo aziendale.
Gli Spedali Civili di Brescia si caratterizzano oggi come struttura di rilievo nazionale e di intensa presenza di
alte specialità, nonché di numerosi centri di eccellenza; rappresentano il punto di riferimento di un’utenza
che si attesta oltre il milione di abitanti e per le alte specialità sono un riferimento per significative
percentuali di pazienti provenienti da altre province e regioni.
Il Presidio è inoltre sede del Polo Universitario, in quanto ai fondamentali compiti assistenziali si sono
aggiunte le attività didattiche e di ricerca clinica nell’ambito della convenzione con la Facoltà di Medicina
dell’Università degli Studi di Brescia.
Answers for infrastructure.
S7 400
DESIGO PX
DESIGO PX
DESIGO PX OPEN
DESIGO PX OPEN
DESIGO PX
S7 300
Media primaria
e secondaria
Power Center
■■ Le caratteristiche del progetto
degli impianti tecnologici
Il duplice obiettivo del progetto è quello
di assicurare il massimo comfort dei
degenti, riducendo anche gli eventuali
possibili guasti che potrebbero
compromettere il buon funzionamento
e la continuità di esercizio di tutta
la struttura .
L’architettura del sistema di controllo,
automazione e supervisione è basata sul
protocollo standard BACnet, che assicura
un elevato grado di interoperabilità a
tutti i livelli di automazione e gestione,
grazie anche all’utilizzo di infrastrutture di rete IP e di bus di automazione
LonWorks e Profibus FMS per le cabine
MT, nel pieno rispetto degli standard
internazionali.
Il progetto include la realizzazione di una
sala di controllo, costituita da un sistema
di supervisione DESIGO con un server
e 3 workstation. Ognuna di queste
workstation è totalmente indipendente
dal punto di vista funzionale, assicurando
una totale ridondanza. Il sistema viene
completato da 10.000 allarmi collegati,
un database SQL Server con protocollo
BACnet/Ip e Profibus FMS per le cabine
MT/BT, un’interfaccia grafica composta
da circa 600 pagine.
Altre vantaggiose funzionalità offerte
sono i bassissimi tempi di risposta, i comandi operatore istantanei, la programmazione remota su protocollo IP e le periferiche con ambiente SIMATIC Manager.
Quadri secondari
HVAC
La supervisione da ogni punto della rete
tramite laptop assicura le stesse opzioni
delle workstation della sala controllo con
registrazione delle operazioni sul server
centrale.
Il sistema DESIGO Insight presenta le
principali caratteristiche di Total Building
Solution, soluzione integrata che permette all’impianto di supervisione di
fornire il massimo supporto funzionale
agli operatori assicurando, allo stesso
tempo, una totale indipendenza nelle
scelte del costruttore per possibili implementazioni. Il sistema garantisce quindi
una gestione ottimizzata dei carichi, evitando inutili spegnimenti ed ottenendo
risparmi energetici senza compromettere
comfort e funzionalità degli impianti.
Ogni padiglione della struttura ospedaliera
è un organismo funzionale completamente
autonomo dal punto di vista tecnologico
in quanto provvisto di una propria cabina
MT/BT, di un cogeneratore, di una specifica
distribuzione del condizionamento
e di sistemi d’automazione, sia tecnologica
che di sicurezza, dedicati.
Integrazioni terze parti
Highlights
■■ Area di 2 Km2
■■ 1.250 posti letto
■■ 8 padiglioni
■■ Postazione DESIGO INSIGHT con1
server e da 3 Workstation
■■ 50.000 punti controllati
■■ Supervisione da ogni punto della rete
tramite Laptop
■■ Database SQL Server con protocollo BACnet/IP e Profibus FMS
per le cabine MT/BT
■■ 2 cabine MT di ricezione a 15 KV
e 22 KV che assicurano la disponibilità
di circa 5 MW elettrici di potenza
■■ 600 DESIGO RX unità on LON,
100 controllori PX
■■ Piattaforma gestionale basata su
tecnologie standard come Active X,
COM/DCOM, OLE, SQL con sistema
operativo Windows 2.000
