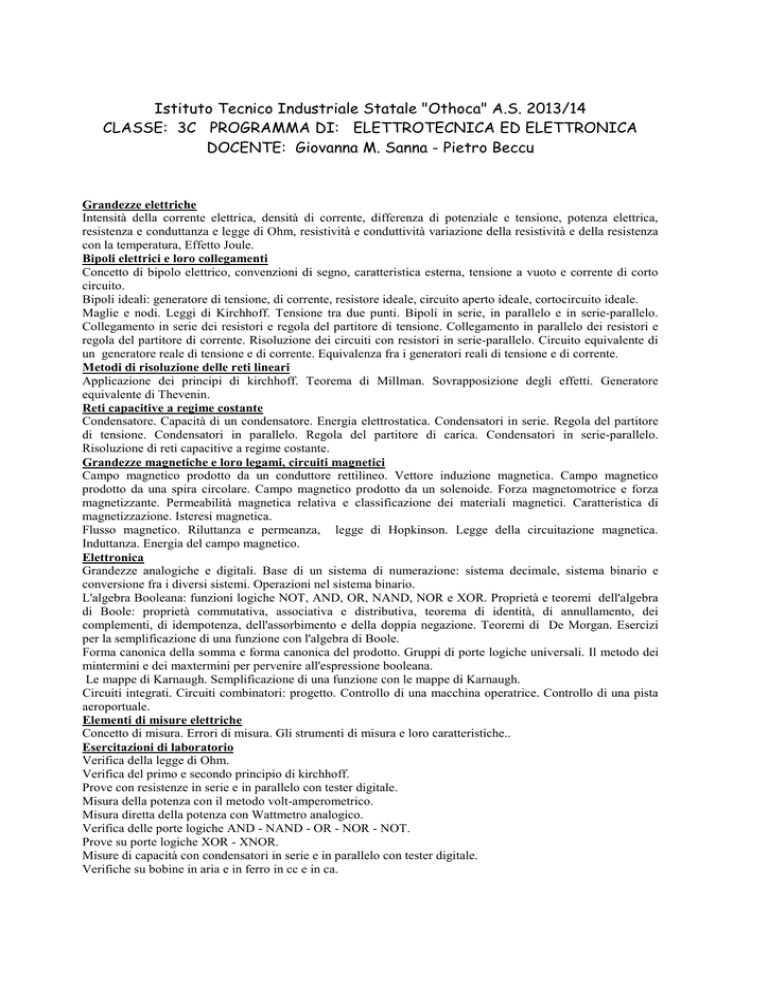

Istituto Tecnico Industriale Statale "Othoca" A.S. 2013/14
CLASSE: 3C PROGRAMMA DI: ELETTROTECNICA ED ELETTRONICA
DOCENTE: Giovanna M. Sanna - Pietro Beccu
Grandezze elettriche
Intensità della corrente elettrica, densità di corrente, differenza di potenziale e tensione, potenza elettrica,
resistenza e conduttanza e legge di Ohm, resistività e conduttività variazione della resistività e della resistenza
con la temperatura, Effetto Joule.
Bipoli elettrici e loro collegamenti
Concetto di bipolo elettrico, convenzioni di segno, caratteristica esterna, tensione a vuoto e corrente di corto
circuito.
Bipoli ideali: generatore di tensione, di corrente, resistore ideale, circuito aperto ideale, cortocircuito ideale.
Maglie e nodi. Leggi di Kirchhoff. Tensione tra due punti. Bipoli in serie, in parallelo e in serie-parallelo.
Collegamento in serie dei resistori e regola del partitore di tensione. Collegamento in parallelo dei resistori e
regola del partitore di corrente. Risoluzione dei circuiti con resistori in serie-parallelo. Circuito equivalente di
un generatore reale di tensione e di corrente. Equivalenza fra i generatori reali di tensione e di corrente.
Metodi di risoluzione delle reti lineari
Applicazione dei principi di kirchhoff. Teorema di Millman. Sovrapposizione degli effetti. Generatore
equivalente di Thevenin.
Reti capacitive a regime costante
Condensatore. Capacità di un condensatore. Energia elettrostatica. Condensatori in serie. Regola del partitore
di tensione. Condensatori in parallelo. Regola del partitore di carica. Condensatori in serie-parallelo.
Risoluzione di reti capacitive a regime costante.
Grandezze magnetiche e loro legami, circuiti magnetici
Campo magnetico prodotto da un conduttore rettilineo. Vettore induzione magnetica. Campo magnetico
prodotto da una spira circolare. Campo magnetico prodotto da un solenoide. Forza magnetomotrice e forza
magnetizzante. Permeabilità magnetica relativa e classificazione dei materiali magnetici. Caratteristica di
magnetizzazione. Isteresi magnetica.
Flusso magnetico. Riluttanza e permeanza, legge di Hopkinson. Legge della circuitazione magnetica.
Induttanza. Energia del campo magnetico.
Elettronica
Grandezze analogiche e digitali. Base di un sistema di numerazione: sistema decimale, sistema binario e
conversione fra i diversi sistemi. Operazioni nel sistema binario.
L'algebra Booleana: funzioni logiche NOT, AND, OR, NAND, NOR e XOR. Proprietà e teoremi dell'algebra
di Boole: proprietà commutativa, associativa e distributiva, teorema di identità, di annullamento, dei
complementi, di idempotenza, dell'assorbimento e della doppia negazione. Teoremi di De Morgan. Esercizi
per la semplificazione di una funzione con l'algebra di Boole.
Forma canonica della somma e forma canonica del prodotto. Gruppi di porte logiche universali. Il metodo dei
mintermini e dei maxtermini per pervenire all'espressione booleana.
Le mappe di Karnaugh. Semplificazione di una funzione con le mappe di Karnaugh.
Circuiti integrati. Circuiti combinatori: progetto. Controllo di una macchina operatrice. Controllo di una pista
aeroportuale.
Elementi di misure elettriche
Concetto di misura. Errori di misura. Gli strumenti di misura e loro caratteristiche..
Esercitazioni di laboratorio
Verifica della legge di Ohm.
Verifica del primo e secondo principio di kirchhoff.
Prove con resistenze in serie e in parallelo con tester digitale.
Misura della potenza con il metodo volt-amperometrico.
Misura diretta della potenza con Wattmetro analogico.
Verifica delle porte logiche AND - NAND - OR - NOR - NOT.
Prove su porte logiche XOR - XNOR.
Misure di capacità con condensatori in serie e in parallelo con tester digitale.
Verifiche su bobine in aria e in ferro in cc e in ca.
