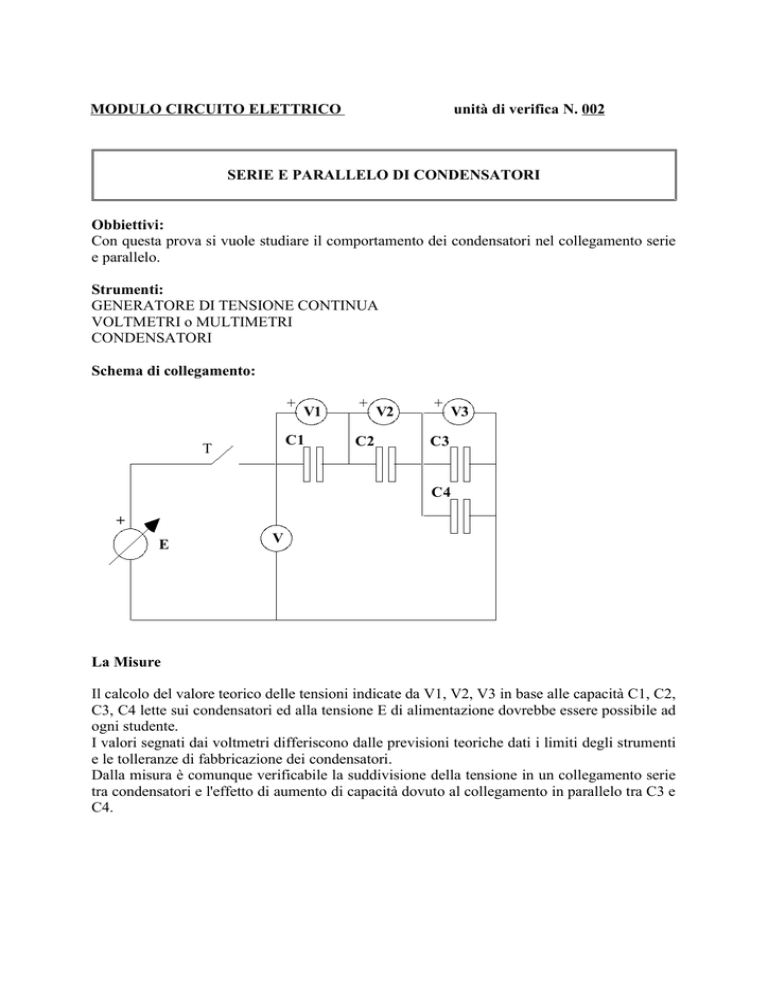

MODULO CIRCUITO ELETTRICO
unità di verifica N. 002

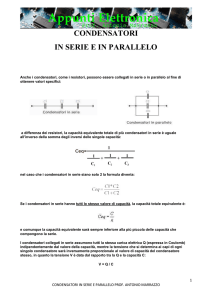

SERIE E PARALLELO DI CONDENSATORI
Obbiettivi:
Con questa prova si vuole studiare il comportamento dei condensatori nel collegamento serie
e parallelo.
Strumenti:
GENERATORE DI TENSIONE CONTINUA
VOLTMETRI o MULTIMETRI
CONDENSATORI
Schema di collegamento:
+
V1
C1
T
+
C2
V2
+
V3
C3
C4
+
E
V
La Misure
Il calcolo del valore teorico delle tensioni indicate da V1, V2, V3 in base alle capacità C1, C2,
C3, C4 lette sui condensatori ed alla tensione E di alimentazione dovrebbe essere possibile ad
ogni studente.
I valori segnati dai voltmetri differiscono dalle previsioni teoriche dati i limiti degli strumenti
e le tolleranze di fabbricazione dei condensatori.
Dalla misura è comunque verificabile la suddivisione della tensione in un collegamento serie
tra condensatori e l'effetto di aumento di capacità dovuto al collegamento in parallelo tra C3 e
C4.
