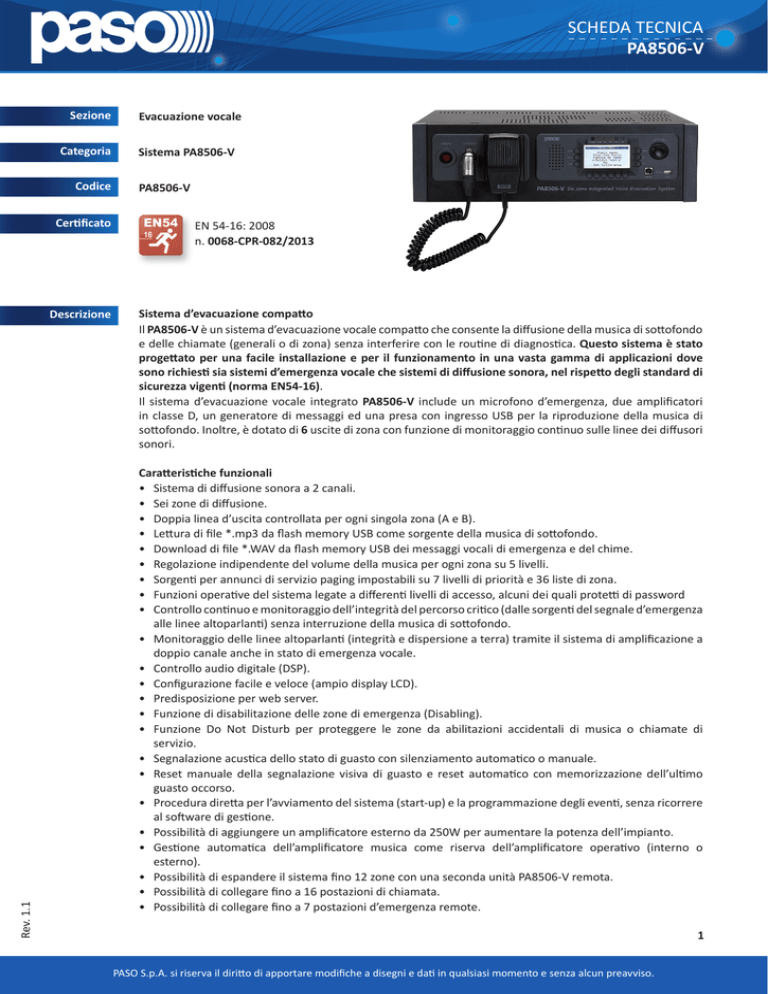

SCHEDA TECNICA PA8506-V

SCHEDA TECNICA
PA8506-V
Sezione
Categoria
Codice
Certificato
Rev. 1.1
Descrizione
Evacuazione vocale
Sistema PA8506-V
PA8506-V
EN 54-16: 2008
n. 0068-CPR-082/203
Sistema d’evacuazione compatto
Il PA8506-V è un sistema d’evacuazione vocale compatto che consente la diffusione della musica di sottofondo
e delle chiamate (generali o di zona) senza interferire con le routine di diagnostica. Questo sistema è stato
progettato per una facile installazione e per il funzionamento in una vasta gamma di applicazioni dove
sono richiesti sia sistemi d’emergenza vocale che sistemi di diffusione sonora, nel rispetto degli standard di
sicurezza vigenti (norma EN54-16).
Il sistema d’evacuazione vocale integrato PA8506-V include un microfono d’emergenza, due amplificatori
in classe D, un generatore di messaggi ed una presa con ingresso USB per la riproduzione della musica di
sottofondo. Inoltre, è dotato di 6 uscite di zona con funzione di monitoraggio continuo sulle linee dei diffusori
sonori.
Caratteristiche funzionali
• Sistema di diffusione sonora a 2 canali.
• Sei zone di diffusione.
• Doppia linea d’uscita controllata per ogni singola zona (A e B).
• Lettura di file *.mp3 da flash memory USB come sorgente della musica di sottofondo.
• Download di file *.WAV da flash memory USB dei messaggi vocali di emergenza e del chime.
• Regolazione indipendente del volume della musica per ogni zona su 5 livelli.
• Sorgenti per annunci di servizio paging impostabili su 7 livelli di priorità e 36 liste di zona.
• Funzioni operative del sistema legate a differenti livelli di accesso, alcuni dei quali protetti di password
• Controllo continuo e monitoraggio dell’integrità del percorso critico (dalle sorgenti del segnale d’emergenza
alle linee altoparlanti) senza interruzione della musica di sottofondo.
• Monitoraggio delle linee altoparlanti (integrità e dispersione a terra) tramite il sistema di amplificazione a
doppio canale anche in stato di emergenza vocale.
• Controllo audio digitale (DSP).
• Configurazione facile e veloce (ampio display LCD).
• Predisposizione per web server.
• Funzione di disabilitazione delle zone di emergenza (Disabling).
• Funzione Do Not Disturb per proteggere le zone da abilitazioni accidentali di musica o chiamate di
servizio.
• Segnalazione acustica dello stato di guasto con silenziamento automatico o manuale.
• Reset manuale della segnalazione visiva di guasto e reset automatico con memorizzazione dell’ultimo
guasto occorso.
• Procedura diretta per l’avviamento del sistema (start-up) e la programmazione degli eventi, senza ricorrere
al software di gestione.
• Possibilità di aggiungere un amplificatore esterno da 250W per aumentare la potenza dell’impianto.
• Gestione automatica dell’amplificatore musica come riserva dell’amplificatore operativo (interno o
esterno).
• Possibilità di espandere il sistema fino 12 zone con una seconda unità PA8506-V remota.
• Possibilità di collegare fino a 16 postazioni di chiamata.
• Possibilità di collegare fino a 7 postazioni d’emergenza remote.
PASO S.p.A. si riserva il diritto di apportare modifiche a disegni e dati in qualsiasi momento e senza alcun preavviso.
SCHEDA TECNICA
PA8506-V
Descrizione
Caratteristiche tecniche
• n°2 amplificatori in classe D da 250W RMS.
• Generatore di messaggi integrato per diffusione di allarmi vocali a doppio canale (EVAC ed ALERT).
• Microfono d’emergenza controllato sul pannello frontale.
• Display grafico LCD 128x64 pixel.
• Presa USB frontale per il collegamento a dispositivi di memoria.
• Presa USB frontale per collegamento PC.
• Ingresso linea ausiliaria per sorgente musicale esterna.
• Ingresso bilanciato microfonico (IN 1) con alimentazione Phantom e contatto di precedenza.
• Ingresso bilanciato microfonico o di linea (IN 2) con alimentazione Phantom (MIC), contatto di precedenza o
precedenza automatica VOX.
• Ingresso bilanciato di linea (IN 3) con funzione di precedenza automatica VOX.
• 8 contatti d’ingresso programmabili e controllati.
• 6 uscite open collector, programmabili come stato sistema o come override per by-pass attenuatori.
• 2 uscite a relè per stati di “emergenza” e “guasto”.
• Presa CAT5 per le console d’emergenza remote PMB132-V e PMB132/12-V (EMERGENCY UNITS).
• Presa CAT5 per le console di chiamata di servizio Serie PMB106-G / PMB112-G (PAGING UNITS).
• Presa CAT5 per connessione ad un’unità PA8506-V remota (REMOTE LINK).
• Ingresso/uscita di linea 100-70V per il collegamento ad un amplificatore esterno di espansione da 250W. • Altoparlante integrato per funzione di monitor canali e segnalatore acustico di guasto (beep).
• Ingresso per alimentazione d’emergenza secondaria a 24Vcc.
Rev. 1.1
Riferimenti
PASO S.p.A. si riserva il diritto di apportare modifiche a disegni e dati in qualsiasi momento e senza alcun preavviso.
SCHEDA TECNICA
PA8506-V
Riferimenti
Pannello frontale
F1. Pulsante incassato per l’attivazione della modalità di Emergenza Manuale.
F2. Microfono palmare con tasto di attivazione Push to Talk (P.T.T.) per annunci di emergenza a viva-voce.
F3. Display grafico retroilluminato monocromatico da 128x64 pixel.
Rev. 1.1
Pannello posteriore
R1. Interruttore d’accensione.
R2. Morsetti per alimentazione esterna in corrente continua 24Vcc.
R3. Uscita segnale audio dell’altoparlante monitor/beep.
R4. Uscita segnale audio per amplificatore esterno.
R5. Ingresso per il collegamento delle postazioni microfoniche di emergenza remote.
R6. Uscita per il collegamento con altra unità PA8506-V remota.
R7. Ingresso per il collegamento di postazioni microfoniche di chiamata (PMB106-G, PMB112-G) per le
funzioni di servizio broadcast.
R8. Ingresso bilanciato per sorgente esterna di linea.
R9. Presa di collegamento per Local Area Network con protocollo TCP/IP di rete Ethernet 10/100.
R10. Ingresso bilanciato per microfono o sorgente esterna / Morsettiera per contatto di precedenza.
R11. Ingresso per microfono esterno.
R12. Ingresso per il collegamento di una sorgente musicale esterna.
R13. Spina per alimentazione di rete 230Vac con fusibile integrato.
R14. Connessione di terra del telaio.
R15. Fusibile per alimentazione esterna in corrente continua 24Vcc.
R16. N. 2 uscite a relè per segnalazione verso periferiche esterne.
R17. Presa di ingresso per il collegamento dell’amplificatore esterno.
R18. Uscite di potenza per linee diffusori sonori.
R19. N. 8 ingressi logici con supervisione per controllo da periferiche esterne.
R20. N. 6 uscite “open collector” per il pilotaggio di relè esterni o periferiche generiche.
Pannellino comandi
C1. Altoparlante monitor/beep.
C2. Tasto per il silenziamento manuale dei messaggi pre-registrati di Emergenza, operativo in ambito di
Emergenza Manuale.
C3. Tasto per l’invio manuale del messaggio pre-registrato di Allerta, operativo in ambito di Emergenza
Manuale.
C4. Tasto per l’invio manuale del messaggio pre-registrato di Evacuazione, operativo in ambito di
Emergenza Manuale.
C5. Tasto multifunzione per accesso alla Home, per navigazione fra i menu e per funzioni specifiche dei
sottomenu indicate sul display.
PASO S.p.A. si riserva il diritto di apportare modifiche a disegni e dati in qualsiasi momento e senza alcun preavviso.
SCHEDA TECNICA
PA8506-V
C6.
Tasto multifunzione per conferma della selezione, per navigazione fra i menu e per funzioni
specifiche dei sottomenu indicate sul display.
C7. Tasto multifunzione per ritorno al Menu Musica, per navigazione fra i menu e per funzioni specifiche
dei sottomenu indicate sul display.
C8. Tasti numerici multifunzione, operativi in tutti gli ambiti del sistema.
C9. Indicazioni di stato:
• Led ALARM (rosso): segnalazione della condizione di emergenza (VOICE ALARM) in corso.
• Led FAULT (giallo): segnalazione della condizione di guasto generico (FAULT) in corso.
• Led DIS (giallo): segnalazione della condizione attiva di Disabilitazione delle zone di emergenza
(DISABLING).
• Led SYS (giallo): segnalazione della condizione di Guasto di Sistema (System CPU Fault) in corso.
• Led BATT (verde): segnalazione dell’alimentazione ausiliaria 24Vcc.
• Led ON (verde): segnalazione del sistema PA8506-V acceso ed operativo.
C10. Comando rotativo multifunzionale di selezione e regolazione.
C11. Presa USB alimentata di tipo A, per il collegamento di memorie flash esterne.
C12. Presa USB di tipo B, per il collegamento del PC di gestione per uso del Software di Sistema.
Rev. 1.1
Riferimenti
PASO S.p.A. si riserva il diritto di apportare modifiche a disegni e dati in qualsiasi momento e senza alcun preavviso.
SCHEDA TECNICA
PA8506-V
Panoramica
Il PA8506-V, con elaborazione audio completamente digitale e sofisticato sistema di controllo, è stato
accuratamente progettato e realizzato in modo da conformarsi alle norme di sicurezza più severe e di
garantire suono ed intelligibilità di elevata qualità; la sezione di routing degli ingressi è in grado di gestire
diverse sorgenti audio quali microfoni, unità di chiamata e dispositivi per la musica di sottofondo, memorie
USB incluse. Lo stadio di potenza dispone di 2 amplificatori in classe D da 250W al servizio dei canali “voce”
e “musica” e la sezione di uscita dei diffusori è composta da 6 zone separate, con regolazione di volume della
musica indipendente per singola zona. L’amplificatore “musica” svolge anche la funzione di riserva: in caso di
guasto, sostituisce automaticamente l’amplificatore “voce”. Inoltre, ogni uscita di zona dispone di 2 circuiti
per linee d’altoparlanti (A e B) al fine di garantire la completa copertura dell’area anche nel caso si verifichi un
guasto del circuito di una delle due linee. I comandi frontali multifunzione ed il display LCD consentono una
facile programmazione e procedura di set-up. Oltre alle normali operazioni di diffusione degli annunci e della
musica, il PA8506-V è in grado di inviare chiamate d’allarme in situazioni d’emergenza dal microfono palmare
a bordo o da postazioni microfoniche d’emergenza remote dedicate e in accordo con la norma EN54-16, è
continuamente monitorato al fine di segnalare tempestivamente eventuali anomalie. È possibile interconnettere
2 unità PA8506-V in modo da unire 2 sistemi da 6 zone e configurare un impianto fino a 12 zone totali, la linea
di collegamento può essere lunga fino a 1 km e tramite le postazioni remote di emergenza si avrà la gestione
completa dell’intero sistema.
Unità di chiamata (PAGING UNITS) collegabili:
• PMB106-G: postazione di chiamata a 6 zone.
• PMB112-G: postazione di chiamata a 12 zone.
• PMB112-EG: espansione per PMB112-G a 12 zone.
Postazioni d’emergenza remote (EMERGENCY UNITS) collegabili:
• PMB132-V: postazione d’emergenza per chiamata generale.
• PMB132/12-V: postazione d’emergenza per chiamata a 12 zone.
I collegamenti tra PA8506-V e
postazioni microfoniche sono
da effettuarsi SOLO con cavi di
tipo CAT. 5 SF/UTP.
Rev. 1.1
Esempio A - Sistema a 6 zone con postazioni d’emergenza remote
PASO S.p.A. si riserva il diritto di apportare modifiche a disegni e dati in qualsiasi momento e senza alcun preavviso.
SCHEDA TECNICA
PA8506-V
Rev. 1.1
Esempio B - Sistema a 12 zone con postazioni d’emergenza remote
PASO S.p.A. si riserva il diritto di apportare modifiche a disegni e dati in qualsiasi momento e senza alcun preavviso.
SCHEDA TECNICA
PA8506-V
Dati tecnici
Potenza d’uscita nominale (@230Vca)
250 W RMS - con 2 amplificatori da 250W per doppio canale voce e musica
Potenza d’uscita nominale (@24Vcc)
160 W RMS - con 2 amplificatori da 160W per doppio canale voce e musica
N° zone d’uscita
6 zone a doppia linea ridondante (A e B)
Display
3” retroilluminato 128x64 punti
Ingressi
USB-EXT.
Ingresso USB alimentato sul frontale - Presa tipo A
Microfono d’emergenza
• Sensibilità / Impedenza
• Risposta in frequenza / Rapporto S/N
Bilanciato XLR-F su frontale
Livello segnale 20 mV / 10 kW
60 ÷ 20.000 Hz / 72 dB
IN.1
Presa (MIC.)
• Sensibilità / Impedenza
• Risposta in frequenza / Rapporto S/N
Programmabile per modalità ON / OFF / Precedenza / Mix con IN.2
Bilanciato XLR-F (con alimentazione Phantom 21V inseribile)
Livello segnale Min. 3 mV - Max 100 mV / 1,8 kW
240 ÷ 20.000 Hz / 63 dB
IN.2
Presa (MIC.)
• Sensibilità / Impedenza
• Risposta in frequenza / Rapporto S/N
Presa (LINE)
• Sensibilità / Impedenza
• Risposta in frequenza / Rapporto S/N
Programmabile per modalità ON/ OFF / Precedenza / VOX con A.P.T.
Bilanciato XLR-F (con alimentazione Phantom 21V inseribile)
Livello segnale Min. 3 mV - Max 100 mV / 1,8 kW
240 ÷ 20.000 Hz / 63 dB
Bilanciato a morsetti (HOT-COM-GND)
Livello segnale Max 1800 mV / 31 kW
60 ÷ 20.000 Hz / 84 dB
IN.3
Presa (LINE-VOX)
• Sensibilità / Impedenza
• Risposta in frequenza / Rapporto S/N
Programmabile per modalità ON/ OFF / VOX con A.P.T.
Bilanciata a morsetti (HOT-COM-GND)
Livello segnale Max 3600 mV / 3 kW
90 ÷ 20.000 Hz / 86 dB
AUX
• Sensibilità / Impedenza
• Risposta in frequenza / Rapporto S/N
Presa stereo RCA per sorgente sonora (BGM) - Conversione in monofonia
Livello segnale Max 1800 mV / 31 kW
60 ÷ 20.000 Hz / 84 dB
Paging units
• Sensibilità / Impedenza
• Risposta in frequenza / Rapporto S/N
2 Rj45 per unità di chiamata (PA) Serie PMB106/PMB112 ed ACIO8136.
Livello segnale Max 1400 mV / 85 kW
60 ÷ 20.000 Hz / 83 dB
EMERGENCY UNITS
Rj45 per collegamento a postazione microfonica d’emergenza dedicata.
EXT. AMP.IN
Ingresso amplificatore esterno a morsetti 0 - 70 - 100V (max 250W RMS).
Uscite
Uscite a tensione costante
• Impedenza di carico (solo PA8506-V)
• Impedenza di carico (con amp. est. 250W)
6 zone per linee 100 V a doppia linea (A/B) - Tot. 12 coppie di morsetti, 2.5
mm2
Minimo 40W per gruppo zone 1-2-3-4-5-6
Minimo 40W per gruppo zone 1-2-3 / Minimo 40W per gruppo zone 4-5-6
Amplificatore esterno
• Uscita / Impedenza
• Risposta in frequenza / Rapporto S/N
Uscita per amplificatore esterno con presa bilanciata XLR-M a livello 0
dBV.
1 V / 500 W
40 ÷ 20.000 Hz / 84 dB
Monitor BF
• Uscita / Impedenza
Altoparlante integrato sul frontale 1 W / 8 W
Uscita posteriore a morsetti (HOT-GND) - 1 V / 400 W
Collegamento a periferiche esterne
Remote links
• Sensibilità / Impedenza ingressi voce - musica
• Uscita / Impedenza canali voce - musica
Rj45 per collegamento ad unità PA8506-V secondaria (slave).
Livello segnale Max 3600 mV / 3 kW
1 V / 400 W
Controlli d’emergenza
• Ingressi CONTROL INPUTS
• Uscite CONTROL OUTPUTS
Programmabili per stato normalmente attivo o normalmente disattivo.
8 ingressi con diagnosi. Morsetti ed alimentazione di servizio 24 Vcc.
6 uscite open-drain, max 200mA. Morsetti ed alimentazione di servizio 24 Vcc,
2 relè per segnalazione stato d’emergenza e guasto, morsetti N.O-N.C.-Scambio.
Precedenza IN 1 - IN 2
Ingresso precedenza a morsetti con comune +12 Vcc.
LAN
Presa LAN Rj45 per collegamento TCP/IP a web server.
Rev. 1.1
Generalità
Alimentazione 230Vca
Consumo potenza max/potenza app.
230 Vca 50/60 Hz
P = 370W/480 VA
Alimentazione secondaria 24Vcc / Assorbimento
24 Vcc (min 22Vcc ÷ max 28Vcc) / 9 A
Condizioni ambientali operative
Temperatura: +5°C ÷ +40°C
Montaggio
Staffe opzionali AC8506 per montaggio a rack 19” (altezza a rack 3U).
Dimensioni prodotto / Dimensioni imballo
439 x 132 x 387 mm / 535 x 225 x 470 mm
Peso netto / Peso lordo
20,5 kg / 22 kg
Umidità relativa: 25%-75% senza condensa
PASO S.p.A. si riserva il diritto di apportare modifiche a disegni e dati in qualsiasi momento e senza alcun preavviso.
