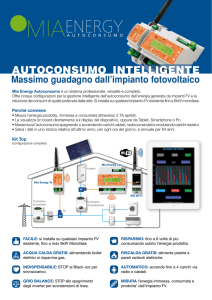

AUTOCONSUMO
Massimo guadagno dall’ impianto fotovoltaico
Questo nuovo sistema di domotica green gestisce in maniera intelligente l’autoconsumo
dell’energia generata e minimizza i consumi di quella prelevata dalla rete.
Utilizza subito l’energia in eccesso per Riscaldare l’acqua e l’ambiente.
Inverter
Mia Energy
Cpu-R
Mia Energy
Ta-R
Contatore
di produzione
Prese radiocomandate
TA
Contatore
di scambio
FACILE: si installa su qualsiasi impianto
fotovoltaico fino a 6kW.
RISPARMIO: consuma subito l’energia
prodotta.
ACQUA CALDA GRATIS: comanda
boiler elettrici.
RISCALDA GRATIS: piastre e pareti
radianti
INDISPENSABILE: STOP ai Blackout per sovraccarico.
AUTOMATICO: accende fino a 4
carichi via radio o cablati.
GRID BALANCE: STOP allo spegnimento
degli inverter per sovratensione.
MISURA l’energia immessa e consumata.
Questa immagine è rappresentativa e non vincolante in alcun modo.
Come funziona?
Mia-Energy si installa facilmente, su impianti fotovoltaici
fino a 6kW, massimizza l’autoconsumo nell’abitazione mediante
l’accensione o lo spegnimento programmato e automatico da uno
a quattro carichi, ad esempio: boiler elettrici, stufette elettriche,
pareti radianti elettriche, condizionatori*, lavatrici*, lavastoviglie*
ecc. Questi carichi possono essere pilotati via cavo o via radio
per mezzo di prese radiocomandate, in funzione alle esigenze e
alle priorità. I dati si visualizzano e si programmano direttamente
dalla tastiera e dal display a bordo senza bisogno di connettersi
ad altri dispositivi.
* Le utenze collegate in questa modalità dovranno avere la predisposizione
per la partenza automatica in presenza di tensione.
Mia Energy collega i carichi in presenza di un eccesso di
produzione fotovoltaica e quindi evitando l’immissione in rete,
in modo da consumare quanta più energia possibile nel momento
stesso in cui viene prodotta. Diminuendo l’energia prelevata dalla
rete elettrica con conseguente riduzione della bolletta elettrica e
massimizzazione dell’autoconsumo.
Mia Energy esclude automaticamente dei carichi quando
l’assorbimento dalla rete supera il valore limite, in modo da evitare
lo sgancio del contatore per sovraccarico.
Mia Energy SCALDA L’ACQUA e L’AMBIENTE per mezzo di due
uscite variabili da 0 al 100% in maniera lineare in base alla quantità di
energia elettrica disponibile.In questo modo utilizzando il relè statico
AF1.G3PE215B (3000W), è possibile ad esempio comandare un
boiler elettrico per riscaldare l’acqua o un pannello radiante in modo
progressivo in base all’energia realmente disponibile dall’impianto
fotovoltaico, senza prelievo dalla rete con conseguente riduzione
del consumo di metano- GPL per il riscaldamento.
Mia Energy con l’esclusiva funzione Grid Balance, stabilizza la
tensione di rete attivando forzatamente e in maniera automatica
dei carichi, nel caso in cui ci sia un aumento della tensione della
linea. Questa situazione è molto probabile in zone ad alta densità
di installazioni fotovoltaiche. Con questa funzione si evita che
l’inverter si spenga e blocchi la produzione per il raggiungimento
delle soglie di intervento per alta tensione: sopra i 260V AC.
Sistema composto da:
n.1 MIA ENERGY-TA (è disponibile nella versione con trasmissione dati wireless o via cavo)
Va montato subito dopo il contatore del gestore di energia elettrica, verso l’impianto elettrico. Misura la quantità di energia assorbita
o immessa nella linea elettrica di distribuzione e comunica questo dato via radio o via cavo a MIA ENERGY-CPU
n.1 MIA ENERGY-CPU (è disponibile nella versione per il comando carichi via cavo wireless o utilizzando delle prese radiocomandate
Riceve i dati da MIA ENERGY-TA e in base alla programmazione fatta, decide se accendere o spegnere i carichi collegati.
Configurazione diretta da tastiera e display lcd. Connessione a PC per scarico dati.
Principali Caratteristiche tecniche di Mia Energy TA / R
Alimentazione nominale
230+/- 20% (184..276V)
Assorbimento
1,2W
Grandezze Misurate
Tensione, corrente e potenza della rete elettrica
Sistema di rilevazione
TA senza interruzione del cavo
Potenza istantanea massima misurabile
7 kW
Risoluzione lettura tensione
1 Volt
Risoluzione corrente
0,1 Ampere
Risoluzione lettura potenza
1W
Porta RS485
Per comunicazione via cavo con Mia Energy-CPU
A 434 Mhz per la comunicazione con Mia Energy-Cpu
Modulo wireless*
Esterna su connettore a vite SMA
Antenna*
10mW
Potenza di trasmissione radio*
150 mt. all'esterno - 40 mt. all'interno
Portata di trasmissione radio*
Contenitore
2 Moduli, fissaggio guida DIN
Principali Caratteristiche tecniche di Mia Energy Cpu / R
Alimentazione nominale
230+/- 20% (184..276V)
Assorbimento
1,2W
Alimentazione secondaria con caricabatt. integrato Batteria tampone esterna 12V 1,2A (non fornita)
Impostazioni possibili
Da 0 a 6KW in imissione ed emissione
Memoria interna
Memorizzazione dei consumi con storico dell'energia consumata, prodotta e immessa
dell'ultimo anno, per ogni ora del giorno. Storico di ogni anno per 64 anni.
Uscite digitali
n.4 Uscite NPN per il pilotaggio di 4 relè esterni, consumo massimo totale ammesso per i 4
relè: 1,6W
Uscite analogiche
n.2 uscite analogiche 0..10v/digitali in PWM a 1Hz/PWM a 100Hz, trasformabili in uscite
PWM a 50Hz con Duty Cycle variabile.
Ingressi analogici
4 ingressi analogici 0...46V, possono essere utilizzati per leggere lo stato di una uscita NPN
o il contatto di un relè.
Porta RS232/RS485
Per la comunicazione con un PC o altri dispositivi
Porta RS485
Per comunicazione via cavo con Mia Energy-TA
Modulo wireless
A 434 Mhz per la comunicazione con Mia Energy-TA e prese Radio comandate
Interna
Antenna*
Possibilità di gestirne fino a 4
Prese radio comandate*
10mW
Potenza di trasmissione radio*
150 mt. all'esterno - 40 mt. all'interno
Portata di trasmissione radio*
Contenitore
6 Moduli, fissaggio guida DIN
* Valido solo nella per la versione con il comando e trasmissione dati via radio (R)
ELETTROGRAF s.r.l.
Via delle Industrie, 2
35010 Limena - PD - Italy
Tel +39 049 8841117
Fax +39 049 8846413
[email protected]
www.elettrograf.com
C o n f o r m e a l l e d i re t t i v e : 2 0 0 4 / 1 0 8 / C E E e normative:
CEI EN 61000-6-2 2006-10; CEI EN 61000-6-3 2002-10
Progettato e costruito in Italia
È vietata la riproduzione anche parziale con qualunque mezzo. ELETTROGRAF s.r.l. si riserva di apportare modifiche ai dati tecnici del prodotto. I - VERSIONE 01_10/13 - © Elettrograf 2013.
Accessori
Da 1 a 4 Prese Radiocomandate (opzionali): codice AF1.PR2900W accendono e spengono carichi fino a 2600W ricevendo i comandi
wireless da MIA ENERGYCPU.
Da 1 a 4 Relè (opzionali): codice AF1.RELE12V16AZ da utilizzare per il comando via cavo dei carichi, max 3000W.
Da 1 a 2 Relè statici (opzionali): codice AF1.G3PE215B per comandare carichi resistivi max 3000W.
