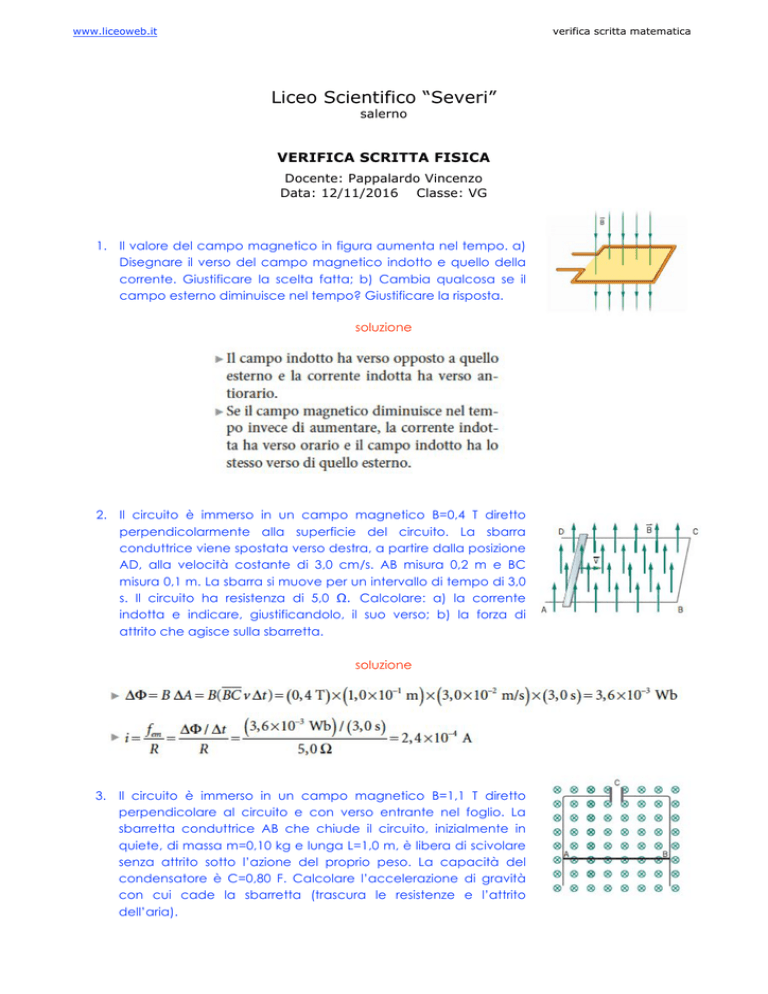

Liceo Scientifico “Severi”

www.liceoweb.it
verifica scritta matematica
Liceo Scientifico “Severi”
salerno
VERIFICA SCRITTA FISICA
Docente: Pappalardo Vincenzo
Data: 12/11/2016 Classe: VG
1. Il valore del campo magnetico in figura aumenta nel tempo. a)
Disegnare il verso del campo magnetico indotto e quello della
corrente. Giustificare la scelta fatta; b) Cambia qualcosa se il
campo esterno diminuisce nel tempo? Giustificare la risposta.
soluzione
2. Il circuito è immerso in un campo magnetico B=0,4 T diretto
perpendicolarmente alla superficie del circuito. La sbarra
conduttrice viene spostata verso destra, a partire dalla posizione
AD, alla velocità costante di 3,0 cm/s. AB misura 0,2 m e BC
misura 0,1 m. La sbarra si muove per un intervallo di tempo di 3,0
s. Il circuito ha resistenza di 5,0 Ω. Calcolare: a) la corrente
indotta e indicare, giustificandolo, il suo verso; b) la forza di
attrito che agisce sulla sbarretta.
soluzione
3. Il circuito è immerso in un campo magnetico B=1,1 T diretto
perpendicolare al circuito e con verso entrante nel foglio. La
sbarretta conduttrice AB che chiude il circuito, inizialmente in
quiete, di massa m=0,10 kg e lunga L=1,0 m, è libera di scivolare
senza attrito sotto l’azione del proprio peso. La capacità del
condensatore è C=0,80 F. Calcolare l’accelerazione di gravità
con cui cade la sbarretta (trascura le resistenze e l’attrito
dell’aria).
www.liceoweb.it
verifica scritta matematica
soluzione
4. Un circuito RLC in serie (R=25 Ω; L=8,0 mH; C=82 µF) è alimentato, alla frequenza di 1,0 kHz,
con una tensione alternata di 50 V. Calcolare: a) l’intensità di corrente massima e quella
efficace; b) la tensione ai capi di R, L e C; c) lo sfasamento fra corrente e tensione; b) la
rappresentazione vettoriale delle tensioni e dello sfasamento.
soluzione
5. Un circuito RL in serie (R=50 Ω; L=75 mH) è alimentato da un generatore di 4,5 V. Inizialmente
il circuito è aperto. Quando si chiude il circuito la corrente raggiunge in un dato istante il
valore di 0,38 mA. Calcolare: a) il tempo necessario affinchè la corrente raggiunga il valore
di 0,38 mA; 2) l’energia accumulata nell’induttanza quando la corrente assume il suo valore
massimo.
soluzione
www.liceoweb.it
verifica scritta matematica
6. Una particella di massa m=2,5·10-12 kg e carica q=5,5·10-9 C si muove su un’orbita circolare
di raggio 6,7 cm in un piano perpendicolare a un campo magnetico uniforme. Sapendo
che l’energia cinetica della particella è EC=5,0 MeV, determinare l’intensità del campo
magnetico e la frequenza del moto circolare. (problema alternativo: Due particelle A e B, di
carica q e 2q e di massa uguale, si muovono di moto circolare uniforme su circonferenze di ugual
raggio in un campo magnetico uniforme. Se f è la frequenza del moto circolare della particella A,
qual è la frequenza del moto circolare della particella B?)
soluzione
