L’ A N T E P R I M A
l
Anticipazioni sulle novità più importanti del Car Electronics

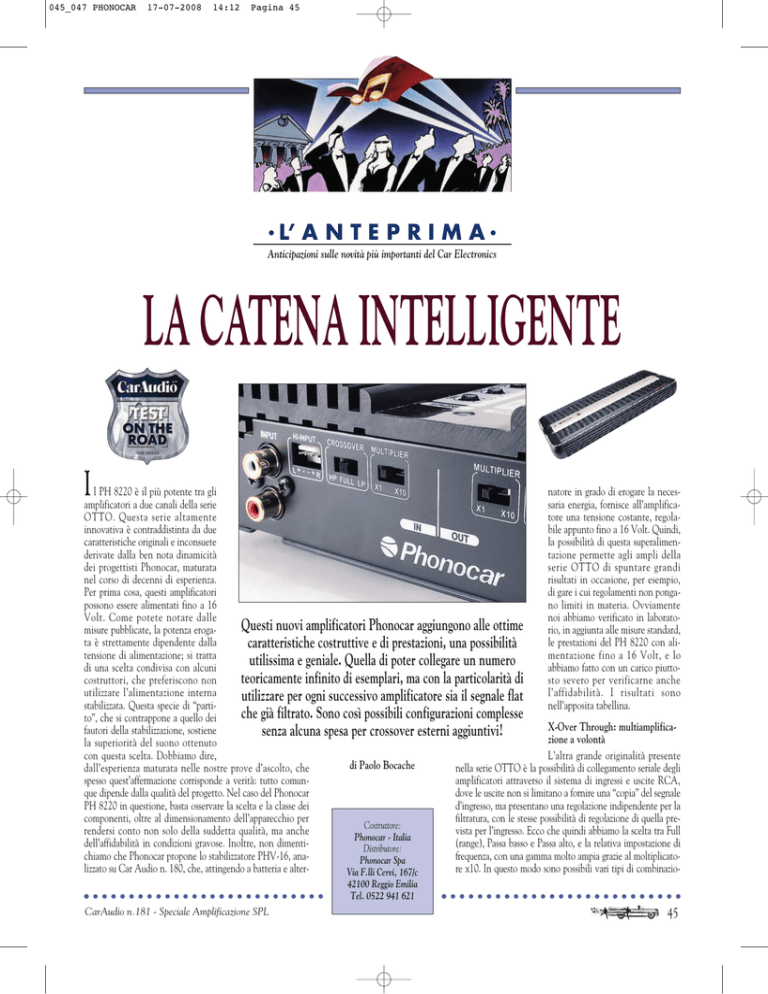

LA CATENA INTELLIGENTE
I
l PH 8220 è il più potente tra gli
natore in grado di erogare la necesamplificatori a due canali della serie
saria energia, fornisce all’amplificaOTTO. Questa serie altamente
tore una tensione costante, regolainnovativa è contraddistinta da due
bile appunto fino a 16 Volt. Quindi,
caratteristiche originali e inconsuete
la possibilità di questa superalimenderivate dalla ben nota dinamicità
tazione permette agli ampli della
dei progettisti Phonocar, maturata
serie OTTO di spuntare grandi
nel corso di decenni di esperienza.
risultati in occasione, per esempio,
Per prima cosa, questi amplificatori
di gare i cui regolamenti non pongapossono essere alimentati fino a 16
no limiti in materia. Ovviamente
Volt. Come potete notare dalle
noi abbiamo verificato in laboratoQuesti nuovi amplificatori Phonocar aggiungono alle ottime
misure pubblicate, la potenza erogario, in aggiunta alle misure standard,
ta è strettamente dipendente dalla
le prestazioni del PH 8220 con alicaratteristiche costruttive e di prestazioni, una possibilità
tensione di alimentazione; si tratta
mentazione fino a 16 Volt, e lo
utilissima e geniale. Quella di poter collegare un numero
di una scelta condivisa con alcuni
abbiamo fatto con un carico piuttoteoricamente infinito di esemplari, ma con la particolarità di
costruttori, che preferiscono non
sto severo per verificarne anche
utilizzare l’alimentazione interna
l’affidabilità. I risultati sono
utilizzare per ogni successivo amplificatore sia il segnale flat
stabilizzata. Questa specie di “partinell’apposita tabellina.
che già filtrato. Sono così possibili configurazioni complesse
to”, che si contrappone a quello dei
X-Over Through: multiamplificafautori della stabilizzazione, sostiene
senza alcuna spesa per crossover esterni aggiuntivi!
zione a volontà
la superiorità del suono ottenuto
L’altra grande originalità presente
con questa scelta. Dobbiamo dire,
di Paolo Bocache
nella serie OTTO è la possibilità di collegamento seriale degli
dall’esperienza maturata nelle nostre prove d’ascolto, che
amplificatori attraverso il sistema di ingressi e uscite RCA,
spesso quest’affermazione corrisponde a verità: tutto comundove le uscite non si limitano a fornire una “copia” del segnale
que dipende dalla qualità del progetto. Nel caso del Phonocar
d’ingresso, ma presentano una regolazione indipendente per la
PH 8220 in questione, basta osservare la scelta e la classe dei
filtratura, con le stesse possibilità di regolazione di quella precomponenti, oltre al dimensionamento dell’apparecchio per
Costruttore:
vista per l’ingresso. Ecco che quindi abbiamo la scelta tra Full
rendersi conto non solo della suddetta qualità, ma anche
Phonocar - Italia
(range), Passa basso e Passa alto, e la relativa impostazione di
dell’affidabilità in condizioni gravose. Inoltre, non dimentiDistributore:
frequenza, con una gamma molto ampia grazie al moltiplicatochiamo che Phonocar propone lo stabilizzatore PHV-16, anaPhonocar Spa
re x10. In questo modo sono possibili vari tipi di combinaziolizzato su Car Audio n. 180, che, attingendo a batteria e alterVia F.lli Cervi, 167/c
42100 Reggio Emilia
Tel. 0522 941 621
CarAudio n.181 - Speciale Amplificazione SPL
45
045_047 PHONOCAR
17-07-2008
14:12
Pagina 46
Phonocar
PH 8220
L’ A N T E P R I M A
l
AMPLI FINALE CON XOVER
PREZZO: EURO 389,00
CARATTERISTICHE
DICHIARATE
DAL COSTRUTTORE
Potete collegare quanti
amplificatori volete, senza
crossover, ma potendovi
avvalere delle prestazioni
superiori della multiamplificazione.
CONCLUSIONI
Se il progetto della serie OTTO non partisse da una qualità e
da un dimensionamento elettrico e meccanico senza compromessi, non sarebbe possibile sfruttare con la massima affidabilità la superalimentazione fino a 16 Volt, né sarebbe assicurato
il transito del segnale filtrato a volontà da un amplificatore
all’altro, senza che esso subisca degradazioni. Il PH 8220, in
unione agli altri modelli della serie, permette di alimentare al
meglio i più pregiati sistemi di altoparlanti, con la massima
libertà di fornire a ciascuno la gamma di frequenze più idonea,
senza far ricorso a processori esterni.
46
Il semplice schema a
blocchi illustra con la
massima chiarezza il
funzionamento del
crossover XOT: il segnale
all’ingresso, prima di
venire inviato all’uscita,
transita attraverso un
crossover del tutto identico
a quello dedicato alla
sezione finale, dotato della
stessa gamma di
regolazioni. Quindi si
possono ottenere
configurazioni sia
identiche che
completamente diverse,
tra la sezione finale e
l’uscita preamplificata.
SCHEMA
A BLOCCHI
BLOCK
DIAGRAM
IN
SIGNAL
OUT
SIGNAL
FUNZIONI
CROSSOVER
CROSSOVER
HP FULL LP
SCHEMA
EN SECTION
CROSSOVER
MASSIMA
VERSATILITA’
CROSSOVER
FUNCTIONS
MULTIPLIER
X1
BLOCKDIAGRAMM
ESQUEMA
SECCIONES
POWER
CROSSOVER
ni: se il crossover dell’uscita è regolato su Full, disporremo per
l’amplificatore seguente di un segnale a banda intera, indipendentemente dalla posizione del crossover riservato all’ingresso.
Se l’amplificatore successivo riceve un segnale parzialmente
filtrato, ovviamente la sua uscita regolata su Full lo riproporrà
tale e quale, mentre se predisposta su Passa basso o Passa alto
l’azione filtrante si aggiungerà a quella in ingresso formando,
per esempio, un passa banda. I due esempi di collegamento
illustrati in figura aiutano a comprendere il funzionamento del
sistema, in cui tra l’altro si nota come anche il filtro subsonico
regolabile può intervenire nell’azione filtrante della catena.
Tutto questo permette di organizzare impianti multiamplificati
complessi senza utilizzare crossover attivi esterni. Ma la Phonocar non si è preoccupata solo dell’interfacciamento elettrico, ma anche della corretta installazione degli apparecchi: i
vari amplificatori possono essere posizionati uno sull’altro,
bloccati lateralmente con le apposite staffe in dotazione.
Potenza RMS(14,4 V):
220 x 2 (4 Ohm);
325 x 2 (2 Ohm);
500 x 2 (1 Ohm);
650 x 1 (4 Ohm);
1000 x 1 (2 Ohm)
Risposta in frequenza:
10 Hz – 30 kHz
Sensibilità d’ingresso:
150 mV – 5 V/12 V
Alimentazione:10 – 16 V
Crossover XOT:
posizioni Full/Hp/Lp
Frequenze (x1/x10)
50-500/500-5000 Hz
OUT SPEAKERS
l
FONCTIONS
FILTRE
EINSTELLUNGFUNKTIONEN
FUNCIONES DEL
CROSSOVER
FREQ
X10
50Hz 500Hz
CROSSOVER
HP FULL LP
MULTIPLIER
X1
X1
X10
50Hz
500Hz
500Hz
5000Hz
X1
X10
50Hz
500Hz
500Hz
5000Hz
FREQ
X10
50Hz 500Hz
CROSSOVER
HP FULL LP
30KHz
10Hz
SUB-SONIC
10Hz
60Hz
10Hz
60Hz
B-BOOST
0dB
9dB
50Hz
CarAudio n.181 - Speciale Amplificazione SPL
045_047 PHONOCAR
17-07-2008
14:12
Pagina 47
NON FA UNA PIEGA CON L’OVERBOOST!
Abituati a verificare con la dovuta severità le dichiarazioni dei costruttori, non potevamo certo
rinunciare a controllare le potenze erogate dal PH 8220 con tensioni di alimentazione superiori
a quelle comunemente utilizzate nelle misure abituali. E lo abbiamo eseguito nel modo più
impegnativo riguardo al carico collegato, pari a 2 Ohm per canale, con erogazione continua
invece che impulsiva, e ovviamente con i due canali in funzione. Tutto questo nell’intento di
verificare anche l’affidabilità dell’apparecchio in condizioni gravose.
Tensione alimentazione
12 V
12.5 V
13 V
13.5 V
14 V
14.5 V
15 V
15.5 V
16 V
Assorbimento
64 A
67 A
70 A
73 A
76 A
79 A
83 A
85 A
88 A
Potenza continua per canale
235.9 W
253.6 W
283.1 W
300.9 W
333.3 W
351.6 W
386.2 W
403.7 W
442.5 W
I risultati non hanno bisogno di commento, mentre alla fine della prova, con la tensione più alta,
l’amplificatore non ha accusato il minimo sintomo di fatica. Siamo abituati a interpretare durante le prove eventuali avvisaglie di possibili cedimenti imminenti: improvviso aumento di distorsione o calo di potenza, assorbimento eccessivo ecc. Qui, con il Phonocar PH 8220, la regolarità
di progressione degli assorbimenti e delle potenze erogate, oltre al modesto aumento di temperatura, sono la migliore prova del margine di affidabilità a lungo termine dell’apparecchio.
QUATTRO FINALI: UN COMPLETISSIMO SISTEMA MULTIAMPLIFICATO
Senza alcuna necessità di crossover esterni, un perfetto sistema a quattro vie ottenuto esclusivamente con amplificatori della serie OTTO; si noti che l'incrocio tra
subwoofer e woofer è ottenuto inserendo anche il filtro subsonico regolabile del secondo amplificatore; il terzo ampli, dedicato al midrange, riceve il segnale già filtrato passaalto a 1000 Hz e vi aggiunge il passa-basso a 5000, ma invece invia al quarto ampli, dedicato al tweeter, un passa-alto a 5000 Hz che non necessita di altri interventi.
