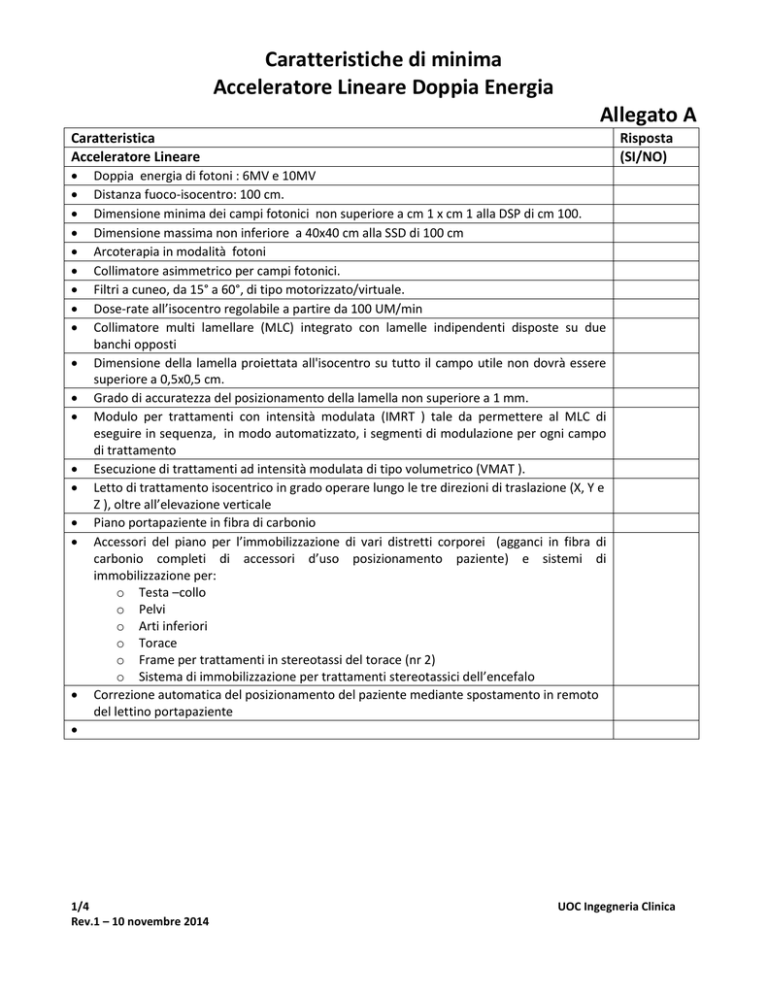

Allegato A - AUSL Bologna

Caratteristiche di minima
Acceleratore Lineare Doppia Energia
Allegato A
Caratteristica
Acceleratore Lineare

















Risposta
(SI/NO)
Doppia energia di fotoni : 6MV e 10MV
Distanza fuoco-isocentro: 100 cm.
Dimensione minima dei campi fotonici non superiore a cm 1 x cm 1 alla DSP di cm 100.
Dimensione massima non inferiore a 40x40 cm alla SSD di 100 cm
Arcoterapia in modalità fotoni
Collimatore asimmetrico per campi fotonici.
Filtri a cuneo, da 15° a 60°, di tipo motorizzato/virtuale.
Dose-rate all’isocentro regolabile a partire da 100 UM/min
Collimatore multi lamellare (MLC) integrato con lamelle indipendenti disposte su due
banchi opposti
Dimensione della lamella proiettata all'isocentro su tutto il campo utile non dovrà essere
superiore a 0,5x0,5 cm.
Grado di accuratezza del posizionamento della lamella non superiore a 1 mm.
Modulo per trattamenti con intensità modulata (IMRT ) tale da permettere al MLC di
eseguire in sequenza, in modo automatizzato, i segmenti di modulazione per ogni campo
di trattamento
Esecuzione di trattamenti ad intensità modulata di tipo volumetrico (VMAT ).
Letto di trattamento isocentrico in grado operare lungo le tre direzioni di traslazione (X, Y e
Z ), oltre all’elevazione verticale
Piano portapaziente in fibra di carbonio
Accessori del piano per l’immobilizzazione di vari distretti corporei (agganci in fibra di
carbonio completi di accessori d’uso posizionamento paziente) e sistemi di
immobilizzazione per:
o Testa –collo
o Pelvi
o Arti inferiori
o Torace
o Frame per trattamenti in stereotassi del torace (nr 2)
o Sistema di immobilizzazione per trattamenti stereotassici dell’encefalo
Correzione automatica del posizionamento del paziente mediante spostamento in remoto
del lettino portapaziente

1/4
Rev.1 – 10 novembre 2014
UOC Ingegneria Clinica
Caratteristiche di minima
Acceleratore Lineare Doppia Energia
Allegato A
Caratteristica
Risposta
Sistema Image Guided Radiotherapy ( IGRT )
(SI/NO)
 Sistema di ricostruzione delle immagini del paziente nella posizione di trattamento (IGRT)
dovrà essere solidale all’acceleratore e costituito da un sistema che utilizza una tecnica
KV/cone beam
 Workstation dedicata a IGRT, completa di software, per l’acquisizione, la ricostruzione e
l’elaborazione delle immagini.
 Dovrà essere possibile l’impiego di immagini volumetriche 3D e 4D per la verifica IGRT nella
pratica clinica
 Integrato con il PACS Aziendale Carestream Health e RIS aziendale Elco Polaris
Sistema per immagini portali (EPID):
 di tipo retrattile
 calibrabile in dose
 sistema di rivelazione a stato solido.
 Workstation dedicata, completa di software per l’elaborazione delle immagini (almeno
contrasto, zoom, traslazione, rotazione, confronto e fusione con altre precedentemente
archiviate).
 Integrato con il PACS Aziendale Carestream Health e RIS aziendale Elco Polaris
Consolle di comando:
 Idonea alla predisposizione dei parametri di trattamento, la registrazione dei dati, i
controlli di sicurezza
 Completa di interfaccia per la connessione al sistema R&V in uso presso il reparto (Elekta
Mosaiq) in modo da poter eseguire tutte le tecniche richieste (Conformazionale, IMRT,
VMAT….) e IGRT
 Doppio Monitor ripetitore in sala trattamento, a colori con schermo di almeno 21”
Sistemi per posizionamento e sorveglianza paziente
 Sistema di centratura a raggio laser costituito da n. 4 laser di cui numero 1 retrocentratore
 Impianto Tv a circuito chiuso con tre telecamere mobili dotate di zoom e brandeggio,

collegate a tre monitor in sala comando per il controllo del paziente.
Impianto interfonico per la comunicazione tra l’operatore ed il paziente.
2/4
Rev.1 – 10 novembre 2014
UOC Ingegneria Clinica
Caratteristiche di minima
Acceleratore Lineare Doppia Energia
Allegato A
Caratteristica
Risposta
Accessori per dosimetria e controlli di qualità (fisica sanitaria)
SI/NO
 Fantocci specifici per controlli qualità rapidi giornalieri per IGRT
 Fantoccio per correzione disomogeneità tissutali nella immagini TC usate per i piani
di trattamento in grado di correlare la densità elettronica con numeri TC
(Hounsfield); tale fantoccio dovrà essere composto da un disco di acqua solida di
diametro non inferiore a 30 cm e con almeno 13 inserti a densità fisiche variabili
 Strumento per dosimetria PTW Freiburg MP3-XS comprensivo di software e PC di
caratteristiche adeguate al sistema; il fantoccio deve essere corredato di supporti per
i vari rivelatori (supporti completi di dispositivi di fissaggio al braccio di scansione) e
set di cavi di connessione e collegamento dell’elettronica
 Sistema per verifiche pre-trattamento IMRT/VMAT PTW Freiburg OCTAVIUS
4D/ROTATION comprensivo di fantoccio motorizzato che permetta l’ alloggiamento
del rivelatore 2D OCTAVIUS Detector/2D Array 729 e la rotazione "real time" dello
stesso in accordo alla rotazione del gantry, con relativo software di controllo
 Rivelatore per verifiche pre-trattamento IMRT/VMAT PTW Freiburg OCTAVIUS
Detector 729, completo di elettronica di gestione, set di cavi di collegamento,
software per gestione ed acquisizione dati
 Software per analisi ed elaborazione delle immagini ottenute con pellicole
Gafchromic nei controlli di qualità pre-trattamento, completo di PC di caratteristiche
adeguate
3/4
Rev.1 – 10 novembre 2014
UOC Ingegneria Clinica
Caratteristiche di minima
Acceleratore Lineare Doppia Energia
Allegato A
Caratteristica
Rispondenza alle norme
EN 60601-1
EN 60601-1-1
D.Lgs 46/97 e smi
Formazione
Almeno 10 giorni lavorativi di formazione iniziale
Disponibilità ad effettuare successivi eventi formativi durante il primo periodo di
attività e durante il periodo di garanzia
Assistenza post vendita
Garanzia Full Risk almeno 24 mesi
Intervento entro 8 ore solari dalla chiamata
Ripristino della funzionalità entro 2 giorni lavorativi dalla chiamata
Copia fogli di lavoro all’ Ingegneria Clinica entro 1 giorno lavorativo dalla chiusura
dell’intervento
Impegno ad assicurare servizio di assistenza per un periodo non inferiore a 10 anni
dalla data collaudo
Impegno a comunicare con preavviso di almeno 24 mesi la data di end of service
Abbonamento servizio ECRI “Full Health Technology Assessment Information System
(HTAIS)” and “Health Devices System and AlertsGOLD per 24 mesi per le necessità
dell’Ingegneria Clinica
4/4
Rev.1 – 10 novembre 2014
UOC Ingegneria Clinica
