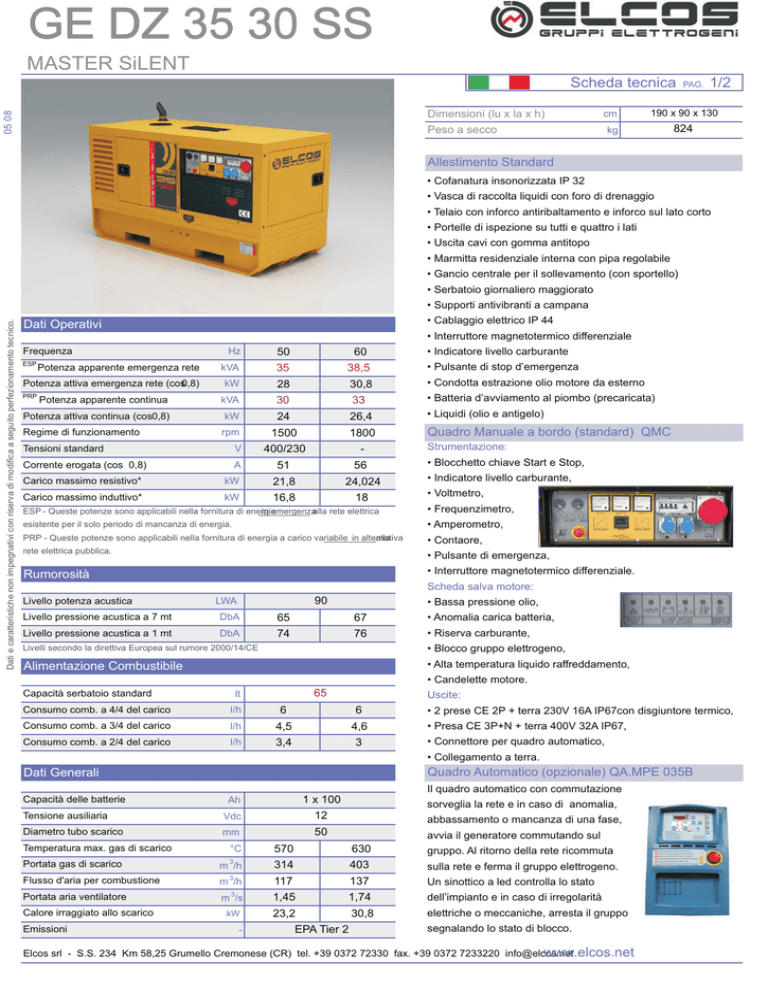

GE DZ 35 30 SS MASTER SiLENT Scheda tecnica 05 08 Dimensioni (lu x la x h) PAG. 1/2 cm 190 x 90 x 130 kg 824 Peso a secco Allestimento Standard • Cofanatura insonorizzata IP 32 • Vasca di raccolta liquidi con foro di drenaggio • Telaio con inforco antiribaltamento e inforco sul lato corto • Portelle di ispezione su tutti e quattro i lati • Uscita cavi con gomma antitopo • Marmitta residenziale interna con pipa regolabile • Gancio centrale per il sollevamento (con sportello) • Serbatoio giornaliero maggiorato Dati e caratteristiche non impegnativi con riserva di modifica a seguito perfezionamento tecnico. • Supporti antivibranti a campana • Cablaggio elettrico IP 44 Dati Operativi • Interruttore magnetotermico differenziale Hz 50 60 Potenza apparente emergenza rete kVA 35 38,5 • Pulsante di stop d’emergenza Potenza attiva emergenza rete (cos0,8) kW 28 30,8 • Condotta estrazione olio motore da esterno Frequenza ESP PRP • Indicatore livello carburante Potenza apparente continua kVA 30 33 • Batteria d’avviamento al piombo (precaricata) Potenza attiva continua (cos0,8) kW 24 26,4 • Liquidi (olio e antigelo) Regime di funzionamento rpm 1500 1800 Tensioni standard V 400/230 - Corrente erogata (cos 0,8) A 51 56 Carico massimo resistivo* kW 21,8 24,024 Carico massimo induttivo* kW 16,8 18 Quadro Manuale a bordo (standard) QMC Strumentazione: • Blocchetto chiave Start e Stop, • Indicatore livello carburante, • Voltmetro, ESP - Queste potenze sono applicabili nella fornitura di energia in emergenzaalla rete elettrica • Frequenzimetro, esistente per il solo periodo di mancanza di energia. • Amperometro, PRP - Queste potenze sono applicabili nella fornitura di energia a carico variabile in alternativa alla • Contaore, rete elettrica pubblica. • Pulsante di emergenza, Rumorosità • Interruttore magnetotermico differenziale. Scheda salva motore: Livello potenza acustica 90 LWA • Bassa pressione olio, Livello pressione acustica a 7 mt DbA 65 67 • Anomalia carica batteria, Livello pressione acustica a 1 mt DbA 74 76 • Riserva carburante, Livelli secondo la direttiva Europea sul rumore 2000/14/CE • Blocco gruppo elettrogeno, Alimentazione Combustibile • Alta temperatura liquido raffreddamento, • Candelette motore. Capacità serbatoio standard 65 lt Uscite: Consumo comb. a 4/4 del carico l/h 6 6 Consumo comb. a 3/4 del carico l/h 4,5 4,6 Consumo comb. a 2/4 del carico l/h 3,4 3 • 2 prese CE 2P + terra 230V 16A IP67con disgiuntore termico, • Presa CE 3P+N + terra 400V 32A IP67, • Connettore per quadro automatico, • Collegamento a terra. Quadro Automatico (opzionale) QA.MPE 035B Dati Generali Il quadro automatico con commutazione Ah 1 x 100 sorveglia la rete e in caso di anomalia, Tensione ausiliaria Vdc 12 abbassamento o mancanza di una fase, Diametro tubo scarico mm 50 Capacità delle batterie Temperatura max. gas di scarico avvia il generatore commutando sul °C 570 630 gruppo. Al ritorno della rete ricommuta Portata gas di scarico m 3/h 314 403 sulla rete e ferma il gruppo elettrogeno. Flusso d'aria per combustione m 3/h 117 137 Un sinottico a led controlla lo stato Portata aria ventilatore m 3/s 1,45 1,74 dell’impianto e in caso di irregolarità Calore irraggiato allo scarico Emissioni kW - 23,2 30,8 EPA Tier 2 elettriche o meccaniche, arresta il gruppo segnalando lo stato di blocco. Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) tel. +39 0372 72330 fax. +39 0372 7233220 [email protected] www.elcos.net GE DZ 35 30 SS MASTER SiLENT Scheda tecnica PAG. 2/2 • Basamento Struttura portante costituita da robusti longheroni rinforzati da Dati e caratteristiche non impegnativi con riserva di modifica a seguito perfezionamento tecnico. Descrizione Motore traverse di sostegno con vasca di raccolta di capacità superiore al serbatoio di Casa - bordo e manicotto per drenaggio liquidi. - • Cofanatura Robusta struttura costruita in lamiera d’acciaio al carbonio, pressopiegata ed elettrosaldata ancorata saldamente alla base portante mediante appositi fissaggi con interposizione di una guarnizione. • Insonorizzazione Costituita da pannelli di materiale fonoassorbente e Modello Raffreddamento Tipo N° di giri rpm Potenza nominale Potenza attiva CV kWm DEUTZ F4M2011 olio/oil 1500 1800 43 51 32 38 diesel 4 tempi/stroke fonoisolante composti da fibra di poliestere da 60 mm di spessore con densità Ciclo adeguata, imputrescibile, antiolio, lavabile e ignifugo in classe 1. Iniezione - diretta/direct • Aspirazione Griglie di aspirazione situate nella cofanatura concepite con - naturale/natural pannelli dissipativi che trattengono il rumore ed evitano alle perturbazioni di intaccare le parti elettromeccaniche del gruppo elettrogeno. Aspirazione Cilindri N° e disposizione Alesaggio x Corsa 4L N° 94/112 mm 3,11 • Espulsione Griglie di espulsione che garantiscono abbattimento del rumore Cilindrata e una corretta dissipazione dell'aria calda con rapporti aria/materiale Caratteristiche olio motore lt - Sae 15/40 fonoassorbente opportunamente calcolati. % 0,3% consumo comb. • Ispezione L’ampia apertura delle porte a 180° consente una comoda ispezione garantendo una facile manutenzione e un utile passaggio per eventuali componenti da sostituire. Le particolari serrature con chiave sono montate a filo scocca con chiusura a spinta. • Marmitta residenziale Installata all’interno della cofanatura con Consumo specifico olio - meccanico/mechanic +/-3% Regolatore di giri Capacità totale olio lt 10 Capacità liquido refrigerante lt 10 Flangiatura 3/11,5" SAE attenuazione -35 Db all’uscita gas di scarico e con apposito sistema di chiusuraAlternatore antipioggia. • Verniciatura Eseguita con un processo di sgrassaggio, fosfatazione e verniciata a polvere con asciugatura in forno. • Movimentazione Il telaio di base è pallettizzabile e dispone di un robusto gancio di sollevamento centrale che permette un facile spostamento del gruppo elettrogeno. Il rabbocco del carburante è posizionato all’interno della cofanatura in modo da impedire manomissioni ma facilmente accessibile a portella aperta. Casa* LINZ - Poli N° Fasi N° 4 3+N Collegamento avvolgimenti - stella/star serie Trattamento avvolgimenti - H (temp. amb. 40°C) Accoppiamento motore - dischi elastici/elastic disk Corrente di corto circuito A >=300% (3In) IP 23 Grado di protezione meccanica - Documentazione Servizi a richiesta Raffreddamento - autoventilato/autoventilate • Manuale uso e manutenzione • Messa in servizio Velocità di fuga • Schemi elettrici • Manutenzioni periodiche Distorsione forma onda • Dichiarazione CE • Assistenza full time Eccitatrice - ponte diodi/diode bridge Regolatore di tensione - • Rapporto di collaudo RPM % 2250 <2 AVR +/-0,5% * Potrebbe variare secondo la disponibilità del magazzino Optional Gruppo Optional Vari • Kit scarico all’esterno • Radiocomando 2 canali (start-stop) • Doppia insonorizzazione • Comando a distanza start-stop (20 o • Convogliatori per IP 43 50m) • Kit apertura portelle vasistas • Contatori UTF • Carrello non omologato • Modulo prese (a bordo GE) • Carrello omologato • Marmitta catalitica Condizioni ambientali 0 0 Temperatura Umidità relativa Altitudine massima (s.l.m.) °C % 30 mt 1000 • Sistema travaso carb. automatico • Cisterna (da 1000 a 30000 lt) • Regolatore di giri motore • Pompa estrazione olio elettronico • Filtro antiparticolato 25 Distributore • Preriscaldo motore (scaldiglia) Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) tel. +39 0372 72330 fax. +39 0372 7233220 [email protected] www.elcos.net GE CU 55 50 SS MASTER SiLENT Scheda tecnica 05 08 Dimensioni (lu x la x h) PAG. 1/2 cm 218 x 105 x 140 kg 1009 Peso a secco Allestimento Standard • Cofanatura insonorizzata IP 32 • Vasca di raccolta liquidi con foro di drenaggio • Telaio con inforco antiribaltamento e inforco sul lato corto • Portelle di ispezione su tutti e quattro i lati • Uscita cavi con gomma antitopo • Marmitta residenziale interna con pipa regolabile • Gancio centrale per il sollevamento (con sportello) • Serbatoio giornaliero maggiorato • Supporti antivibranti a campana Dati e caratteristiche non impegnativi con riserva di modifica a seguito perfezionamento tecnico. • Cablaggio elettrico IP 44 Dati Operativi • Interruttore magnetotermico differenziale • Indicatore livello carburante Hz 50 60 • Pulsante di stop d’emergenza Potenza apparente emergenza rete kVA 55 61 • Condotta estrazione olio motore da esterno Potenza attiva emergenza rete (cos0,8) kW 44 48 • Batteria d’avviamento al piombo (precaricata) Potenza apparente continua kVA 50 55 • Liquidi (olio e antigelo) Potenza attiva continua (cos0,8) kW 40 44 • Preriscaldo motore Regime di funzionamento rpm Frequenza ESP PRP Tensioni standard 1500 1800 V 400/230 - A 79 87 Carico massimo resistivo* kW 34 38 Carico massimo induttivo* kW 26 29 Corrente erogata (cos 0,8) Quadro Automatico a bordo (standard) QPE-B O ESP - Queste potenze sono applicabili nella fornitura di energia in emergenzaalla rete elettrica esistente per il solo periodo di mancanza di energia. PRP - Queste potenze sono applicabili nella fornitura di energia a carico variabile in alternativa alla Il quadro QPE-B, con logica a microprocessore, serve al comando e rete elettrica pubblica. controllo del gruppo elettrogeno in funzionamento manuale o automatico. Tramite un display a cristalli visualizza i parametri elettrici e Rumorosità Livello potenza acustica fisici del gruppo e gli allarmi motore e alternatore. Funzionamento Manuale: avvia e arresta il gruppo elettrogeno 90 LWA Livello pressione acustica a 7 mt DbA 65 67 tramite pulsanti START e STOP. Livello pressione acustica a 1 mt DbA 74 76 Funzionamento in Automatico: contatto pulito oppure al mancare della tensione di rete con Livelli secondo la direttiva Europea sul rumore 2000/14/CE conseguente gestione della commutazione rete-gruppo (abbinato a Alimentazione Combustibile Capacità serbatoio standard partenza e arresto gestite tramite quadro di commutazione separato QC). Il quadro è inoltre dotato di utilestrumentazione: 120 lt Consumo comb. a 4/4 del carico l/h 11,5 13,4 Consumo comb. a 3/4 del carico l/h 8,4 10 Consumo comb. a 2/4 del carico l/h 5,9 7 • interruttore magnetotermico differenziale, • 2 prese 16A a norme CE con protezione termica, • presa 63A 3 P+N+T, • connettore per comando di avvio a distanza. Quadro di commutazione (opzionale) QC1 Dati Generali Il quadro di commutazione QC funziona in Ah 1 x 100 Tensione ausiliaria Vdc 12 Tramite di esso gestisce la commutazione di Diametro tubo scarico mm 60 potenza tra rete e gruppo per mezzo di Capacità delle batterie abbinamento al QPE a bordo gruppo. Temperatura max. gas di scarico °C 572 502 Portata gas di scarico l/s 124 154 Flusso portata d'aria l/s 48 61 - - Portata aria ventilatore Calore irraggiato allo scarico Emissioni m 3/s 35,1 kWm - 41,4 stage I teleruttori o commutatori motorizzati. Dispone di un selettore per impostare la modalità di funzionamento: forzatura rete, forzatura gruppo, blocco gruppo, automatico. È previsto inoltre di segnalazioni a led che indicano lo stato e/o eventuali allarmi del gruppo. Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) tel. +39 0372 72330 fax. +39 0372 7233220 [email protected] www.elcos.net GE CU 55 50 SS MASTER SiLENT Scheda tecnica PAG. 2/2 • Basamento Struttura portante costituita da robusti longheroni rinforzati da Dati e caratteristiche non impegnativi con riserva di modifica a seguito perfezionamento tecnico. Descrizione Motore traverse di sostegno con vasca di raccolta di capacità superiore al serbatoio di Casa - Cummins bordo e manicotto per drenaggio liquidi. - 4BT3.3-G2 liquido/liquid • Cofanatura Robusta struttura costruita in lamiera d’acciaio al carbonio, pressopiegata ed elettrosaldata ancorata saldamente alla base portante mediante appositi fissaggi con interposizione di una guarnizione. Modello Raffreddamento Tipo N° di giri rpm 1500 1800 61 fonoisolante composti da fibra di poliestere da 60 mm di spessore con densità Ciclo adeguata, imputrescibile, antiolio, lavabile e ignifugo in classe 1. Iniezione - 72 46 54 diesel 4 tempi/stroke - diretta/direct • Aspirazione Griglie di aspirazione situate nella cofanatura concepite con - turbo • Insonorizzazione Costituita da pannelli di materiale fonoassorbente e pannelli dissipativi che trattengono il rumore ed evitano alle perturbazioni di intaccare le parti elettromeccaniche del gruppo elettrogeno. Potenza nominale Potenza attiva CV kWm Aspirazione Cilindri N° e disposizione Alesaggio x Corsa 4L N° 95 x 115 mm 3,3 • Espulsione Griglie di espulsione che garantiscono abbattimento del rumore Cilindrata e una corretta dissipazione dell'aria calda con rapporti aria/materiale Caratteristiche olio motore lt - Sae 15/40 fonoassorbente opportunamente calcolati. % 0,8% consumo comb. • Ispezione L’ampia apertura delle porte a 180° consente una comoda ispezione garantendo una facile manutenzione e un utile passaggio per eventuali componenti da sostituire. Le particolari serrature con chiave sono montate a filo scocca con chiusura a spinta. • Marmitta residenziale Installata all’interno della cofanatura con Consumo specifico olio - meccanico/mechanic +/-3% Regolatore di giri Capacità totale olio Capacità liquido refrigerante Flangiatura lt 8 lt 4,5 SAE 4/10" - Marelli attenuazione -35 Db all’uscita gas di scarico e con apposito sistema di chiusuraAlternatore antipioggia. • Verniciatura Eseguita con un processo di sgrassaggio, fosfatazione e verniciata a polvere con asciugatura in forno. • Movimentazione Il telaio di base è pallettizzabile e dispone di un robusto gancio di sollevamento centrale che permette un facile spostamento del gruppo elettrogeno. Il rabbocco del carburante è posizionato all’interno della cofanatura in modo da impedire manomissioni ma facilmente accessibile a portella aperta. Casa* Poli N° Fasi N° 4 3+N Collegamento avvolgimenti - stella/star serie Classe di isolamento - H (temp. amb. 40°C) Accoppiamento motore - dischi elastici/elastic disk Corrente di corto circuito A >=300% (3In) IP 23 Grado di protezione meccanica - Documentazione Servizi a richiesta Raffreddamento - autoventilato/autoventilate • Manuale uso e manutenzione • Messa in servizio Velocità di fuga • Schemi elettrici • Manutenzioni periodiche Distorsione forma onda • Dichiarazione CE • Assistenza full time Eccitatrice - ponte diodi/diode bridge Regolatore di tensione - • Rapporto di collaudo RPM % 2250 <2 AVR +/-0,5% * Potrebbe variare secondo la disponibilità del magazzino Optional Gruppo Optional Vari • Kit scarico all’esterno • Radiocomando 2 canali (start-stop) • Doppia insonorizzazione • Comando a distanza start-stop (20 o • Convogliatori per IP 43 50m) • Kit apertura portelle vasistas • Telegestione per QPE • Carrello non omologato • Contatori UTF • Carrello omologato • Modulo prese (a bordo GE) Condizioni ambientali 0 0 Temperatura Umidità relativa Altitudine massima (s.l.m.) °C % 30 mt 1000 • Sistema travaso carb. automatico • Marmitta catalitica • Regolatore di giri motore • Cisterna (da 1000 a 30000lt) elettronico • Pompa estrazione olio 25 Distributore • Filtro antiparticolato Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) tel. +39 0372 72330 fax. +39 0372 7233220 [email protected] www.elcos.net
