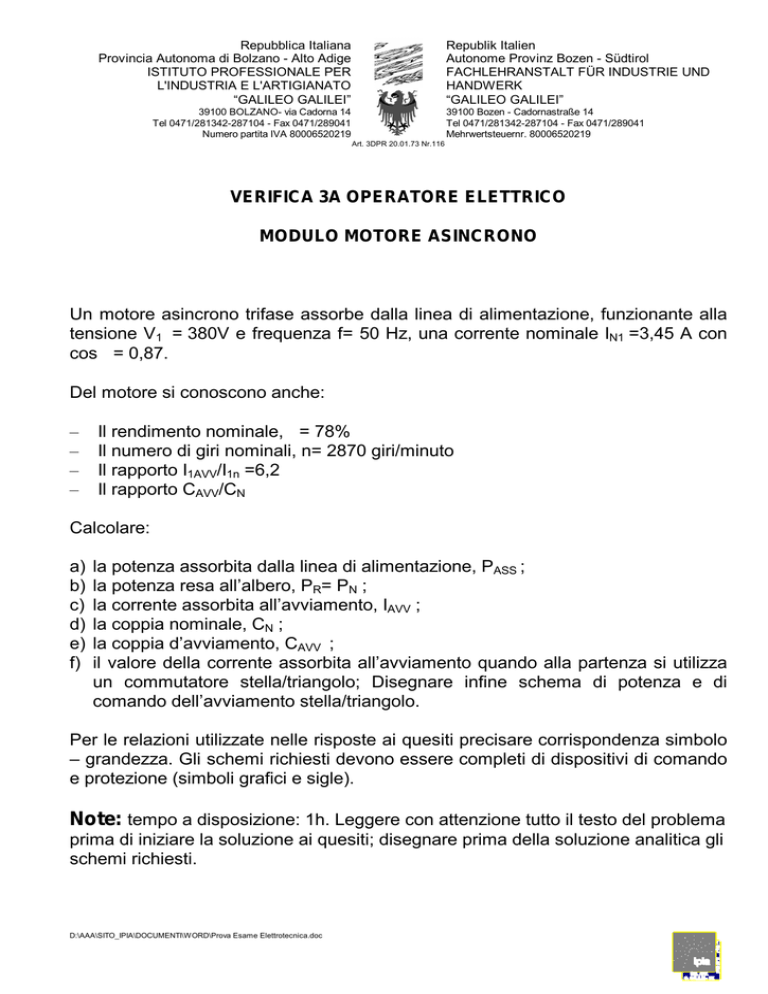

VERIFICA 3A OPERATORE ELETTRICO MODULO MOTORE

Repubblica Italiana
Provincia Autonoma di Bolzano - Alto Adige
ISTITUTO PROFESSIONALE PER
L'INDUSTRIA E L'ARTIGIANATO
“GALILEO GALILEI”
Republik Italien
Autonome Provinz Bozen - Südtirol
FACHLEHRANSTALT FÜR INDUSTRIE UND
HANDWERK
“GALILEO GALILEI”
39100 BOLZANO- via Cadorna 14
Tel 0471/281342-287104 - Fax 0471/289041
Numero partita IVA 80006520219
39100 Bozen - Cadornastraße 14
Tel 0471/281342-287104 - Fax 0471/289041
Mehrwertsteuernr. 80006520219
Art. 3DPR 20.01.73 Nr.116
VERIFICA 3A OPERATORE ELETTRICO
MODULO MOTORE ASINCRONO
Un motore asincrono trifase assorbe dalla linea di alimentazione, funzionante alla
tensione V1 = 380V e frequenza f= 50 Hz, una corrente nominale IN1 =3,45 A con
cos = 0,87.
Del motore si conoscono anche:
–
–
–
–
Il rendimento nominale, = 78%
Il numero di giri nominali, n= 2870 giri/minuto
Il rapporto I1AVV/I1n =6,2
Il rapporto CAVV/CN
Calcolare:
a)
b)
c)
d)
e)
f)
la potenza assorbita dalla linea di alimentazione, PASS ;
la potenza resa all’albero, PR= PN ;
la corrente assorbita all’avviamento, IAVV ;
la coppia nominale, CN ;
la coppia d’avviamento, CAVV ;
il valore della corrente assorbita all’avviamento quando alla partenza si utilizza
un commutatore stella/triangolo; Disegnare infine schema di potenza e di
comando dell’avviamento stella/triangolo.
Per le relazioni utilizzate nelle risposte ai quesiti precisare corrispondenza simbolo
– grandezza. Gli schemi richiesti devono essere completi di dispositivi di comando
e protezione (simboli grafici e sigle).
Note: tempo a disposizione: 1h. Leggere con attenzione tutto il testo del problema
prima di iniziare la soluzione ai quesiti; disegnare prima della soluzione analitica gli
schemi richiesti.
