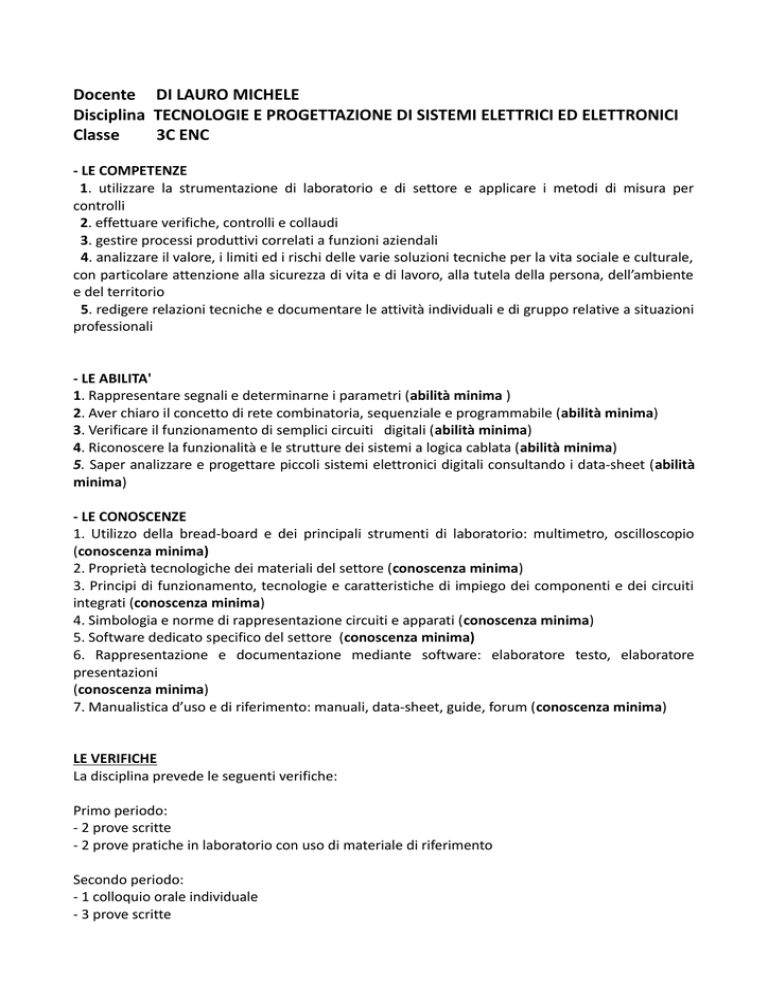

Docente DI LAURO MICHELE
Disciplina TECNOLOGIE E PROGETTAZIONE DI SISTEMI ELETTRICI ED ELETTRONICI
Classe
3C ENC
- LE COMPETENZE
1. utilizzare la strumentazione di laboratorio e di settore e applicare i metodi di misura per
controlli
2. effettuare verifiche, controlli e collaudi
3. gestire processi produttivi correlati a funzioni aziendali
4. analizzare il valore, i limiti ed i rischi delle varie soluzioni tecniche per la vita sociale e culturale,
con particolare attenzione alla sicurezza di vita e di lavoro, alla tutela della persona, dell’ambiente
e del territorio
5. redigere relazioni tecniche e documentare le attività individuali e di gruppo relative a situazioni
professionali
- LE ABILITA'
1. Rappresentare segnali e determinarne i parametri (abilità minima )
2. Aver chiaro il concetto di rete combinatoria, sequenziale e programmabile (abilità minima)
3. Verificare il funzionamento di semplici circuiti digitali (abilità minima)
4. Riconoscere la funzionalità e le strutture dei sistemi a logica cablata (abilità minima)
5. Saper analizzare e progettare piccoli sistemi elettronici digitali consultando i data-sheet (abilità
minima)
- LE CONOSCENZE
1. Utilizzo della bread-board e dei principali strumenti di laboratorio: multimetro, oscilloscopio
(conoscenza minima)
2. Proprietà tecnologiche dei materiali del settore (conoscenza minima)
3. Principi di funzionamento, tecnologie e caratteristiche di impiego dei componenti e dei circuiti
integrati (conoscenza minima)
4. Simbologia e norme di rappresentazione circuiti e apparati (conoscenza minima)
5. Software dedicato specifico del settore (conoscenza minima)
6. Rappresentazione e documentazione mediante software: elaboratore testo, elaboratore
presentazioni
(conoscenza minima)
7. Manualistica d’uso e di riferimento: manuali, data-sheet, guide, forum (conoscenza minima)
LE VERIFICHE
La disciplina prevede le seguenti verifiche:
Primo periodo:
- 2 prove scritte
- 2 prove pratiche in laboratorio con uso di materiale di riferimento
Secondo periodo:
- 1 colloquio orale individuale
- 3 prove scritte
- 2 prove pratiche in laboratorio con uso di materiale di riferimento
PROVE IN INGRESSO
Nessuna
Metodologia e Strumenti
• Lezioni frontali,lavori di gruppo,esercitazioni,laboratorio,recuperi
• Libri di testo,audiovisivi,software,fotocopie, testi on line
Modulo 1:Il progetto dei sistemi elettrici ed elettronici
Periodo: 1^ periodo
U.D. 1.1 Fasi progettuali di un sistema elettrico ed elettronico.
U.D. 1.2 La simbologia IEC nel disegno elettronico.
U.D. 1.3 La realizzazione del circuito elettronico
Modulo 2: Sistemi di numerazione e codifica
Periodo: 1^ periodo
U.D. 2.1 Sistemi di numerazione base 2 e base 16, conversioni.
U.D. 2.2 Rappresentazione dei numeri relativi, rappresentazione in complemento a due
U.D. 2.3 Codici :BCD,ASCII, Gray.
Modulo 3: Elementi di logica
Periodo: 1^ periodo
U.D. 3.1 L’algebra di BOOLE: principali regole dell' algebra di BOOLE
U.D. 3.2 Semplificazione di espressioni booleane
Modulo 4: Elettronica digitale in logica cablata
Periodo: 1^ periodo e 2^ periodo
U.D. 4.1 Porte logiche, tabella di verità delle porte NOT; AND; OR; NAND; NOR; EXOR;EXNOR .
Universalità delle porte NAND e NOR.
U.D. 4.2 Mappe di KARNAUGHT come metodo di semplificazione delle espressioni booleane e
quindi delle reti combinatorie.
U.D. 4.3 Circuiti combinatori; semi sommatori e sommatori, comparatori, codificatori e
decodificatori
U.D. 4.4 Decoder BCD - 7 segmenti ; principio di funzionamento di un display 7 segmenti a diodi
LED .
Multiplexer: principio di funzionamento e implementazione circuitale, MUX a 4, 8, 16 ingressi.
implementazione di funzioni logiche tramite MUX. Demultiplexer
Modulo 5: Circuiti digitali sequenziali
Periodo: 2^ periodo
U.D. 5.1 Il latch SR.
U.D. 5.2I flip-flop.
U.D. 5.3I contatori.
