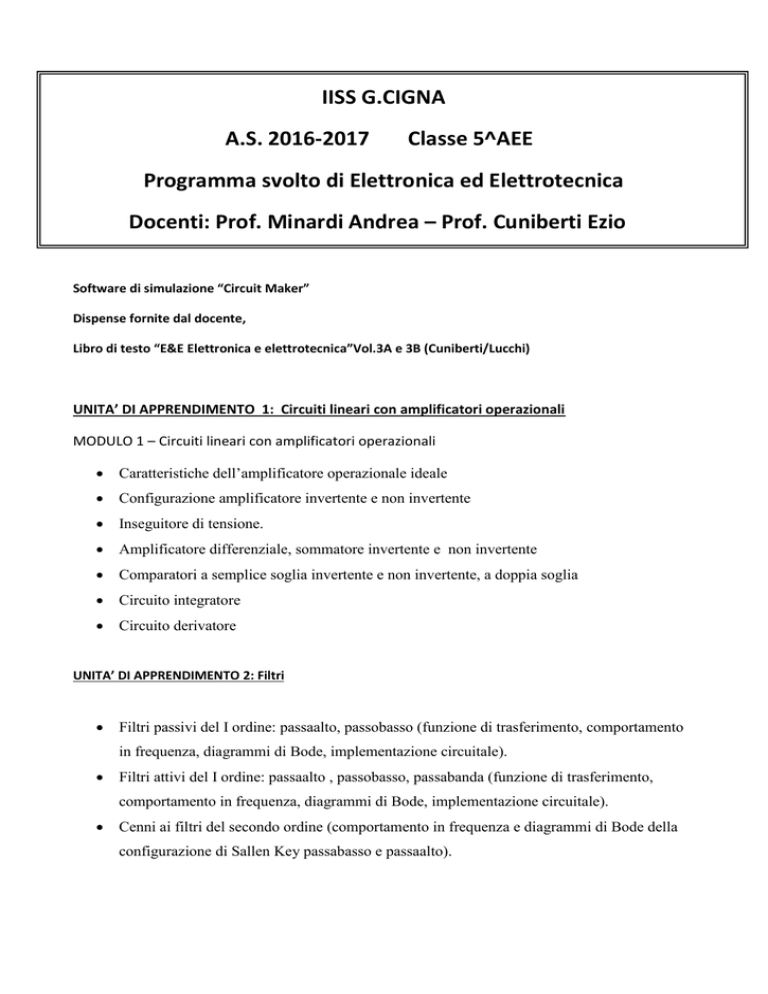

IISS G.CIGNA A.S. 2016-2017 Classe 5^AEE Programma svolto di

IISS G.CIGNA
A.S. 2016-2017
Classe 5^AEE
Programma svolto di Elettronica ed Elettrotecnica
Docenti: Prof. Minardi Andrea – Prof. Cuniberti Ezio
Software di simulazione “Circuit Maker”
Dispense fornite dal docente,
Libro di testo “E&E Elettronica e elettrotecnica”Vol.3A e 3B (Cuniberti/Lucchi)
UNITA’ DI APPRENDIMENTO 1: Circuiti lineari con amplificatori operazionali
MODULO 1 – Circuiti lineari con amplificatori operazionali

Caratteristiche dell’amplificatore operazionale ideale

Configurazione amplificatore invertente e non invertente

Inseguitore di tensione.

Amplificatore differenziale, sommatore invertente e non invertente

Comparatori a semplice soglia invertente e non invertente, a doppia soglia

Circuito integratore

Circuito derivatore
UNITA’ DI APPRENDIMENTO 2: Filtri

Filtri passivi del I ordine: passaalto, passobasso (funzione di trasferimento, comportamento
in frequenza, diagrammi di Bode, implementazione circuitale).

Filtri attivi del I ordine: passaalto , passobasso, passabanda (funzione di trasferimento,
comportamento in frequenza, diagrammi di Bode, implementazione circuitale).

Cenni ai filtri del secondo ordine (comportamento in frequenza e diagrammi di Bode della
configurazione di Sallen Key passabasso e passaalto).
UNITA’ DI APPRENDIMENTO 3: Il transistor BJT in funzionamento ON/OFF

Il transistor BJT (cenni)

Funzionamento del transistor in commutazione

Carichi induttivi e diodo di ricircolo
UNITA’ DI APPRENDIMENTO 4: Generatori di forme d’onda

Trigger di Schmitt invertente, non invertente.

Trigger di Schmitt con isteresi.

Multivibratore astabile.

Oscillatore a rilassamento: realizzazione circuitale, forme d’onda e calcolo del duty cycle.

Generatore di onde triangolari: realizzazione circuitale e principio di funzionamento, forme
d’onda nel caso di duty cycle 50%).

Generatore di onda quadra realizzato con 555

Multivibratore monostabile realizzato con il circuito integrato 555).
UNITA’ DI APPRENDIMENTO 5: Telecomunicazioni (cenni)

Principi e problematiche delle telecomunicazioni

Schema a blocchi di un sistema di telecomunicazioni

Modulazione e demodulazione AM.
LABORATORIO
Sono state svolte esercitazioni di approfondimento (su breadboard e su simulatore) riguardanti i
principali argomenti trattati nel programma.
Mondovì, 15-5-2017
Prof. Andrea Minardi
Prof. Ezio Cuniberti
