Università Kore di Enna Laboratorio di Ingegneria Elettronica

Università Kore di Enna
Laboratorio di Ingegneria Elettronica

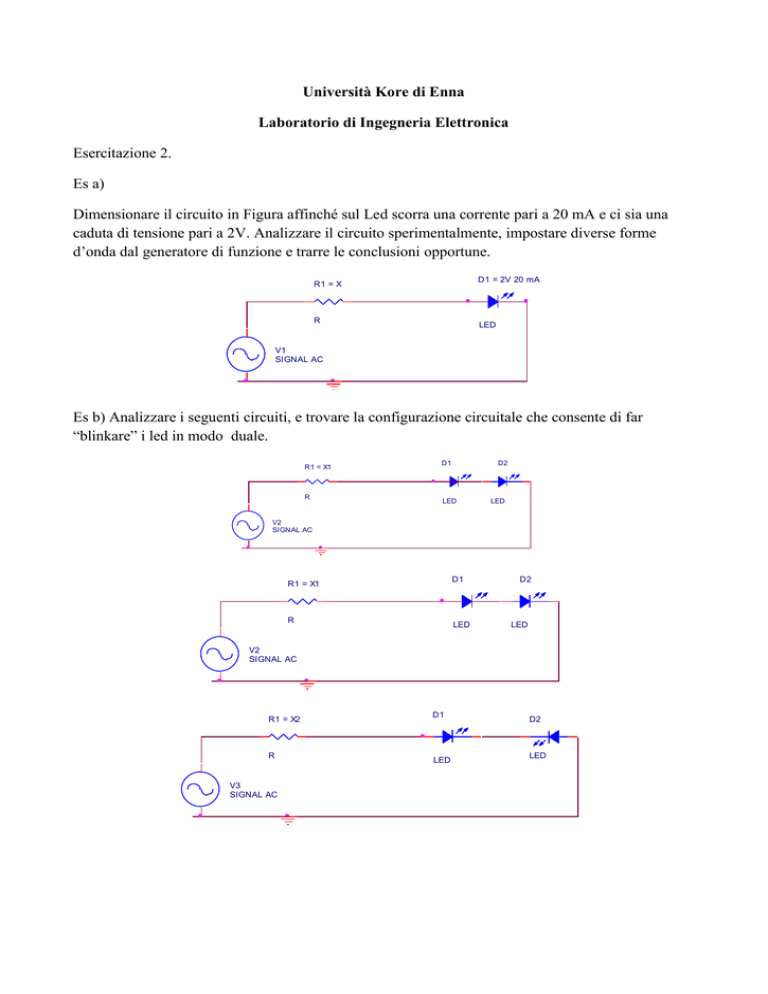

Esercitazione 2.
Es a)
Dimensionare il circuito in Figura affinché sul Led scorra una corrente pari a 20 mA e ci sia una
caduta di tensione pari a 2V. Analizzare il circuito sperimentalmente, impostare diverse forme
d’onda dal generatore di funzione e trarre le conclusioni opportune.
D1 = 2V 20 mA
R1 = X
R
LED
V1
SIGNAL AC
Es b) Analizzare i seguenti circuiti, e trovare la configurazione circuitale che consente di far
“blinkare” i led in modo duale.
R1 = X1
R
D1
D2
LED
LED
V2
SIGNAL AC
D1
R1 = X1
R
LED
D2
LED
V2
SIGNAL AC
R1 = X2
R
V3
SIGNAL AC
D1
LED
D2
LED
R1 = X3
D1
LED
R
D2
LED
V4
SIGNAL AC
Es C) A partire dal seguente schematico visualizzare la caratteristica del Diodo utilizzando la
modalità X-Y dell’Oscilloscopio digitale:
R1 = 100ohm
D1
CH-2
R
DIODE
CH-1 inv er
Coccodrillo
V5
+/- 4V
Es D) Simulazione
Simulare il seguente circuito al fine di visualizzare la caratteristica V/I del diodo.
Effettuare una simulazione DC SWEEP
R1
D1
1k
D1N4148
V1
2Vdc
0
Es E) Analizzare il seguente circuito, discutendo la forma d’onda in ingresso e quella ai capi del
diodo
D1
D1N4148
V
V
V1
VOFF = 0
VAMPL = 10
FREQ = 60
AC =
0
R1
V
1k
Es F) Realizzare, simulare ed analizzare un circuito raddrizzatore a singola semionda con filtro
capacitivo, effettuare diverse simulazioni variando la frequenza del segnale di ingresso e il valore
del filtro.
Es G) Realizzare, simulare ed analizzare un circuito raddrizzatore a doppia semionda con filtro
capacitivo, effettuare diverse simulazioni variando la frequenza del segnale di ingresso e il valore
del filtro.
