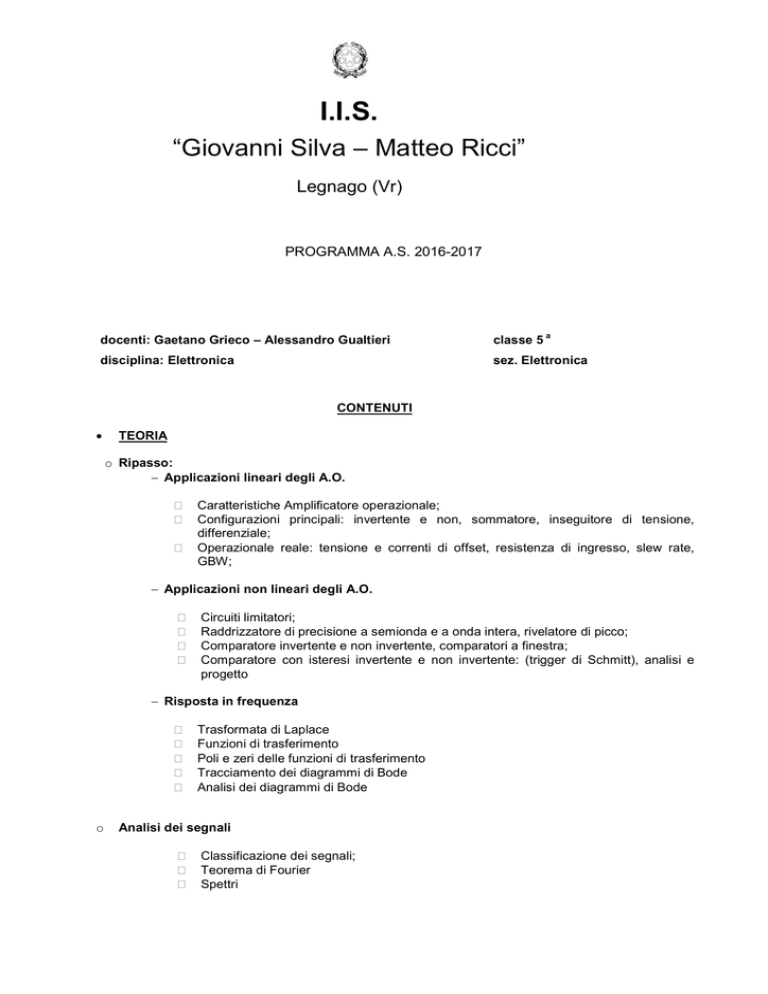

PROGRAMMA A.S. 2016-2017
docenti: Gaetano Grieco – Alessandro Gualtieri
disciplina: Elettronica

classe 5
a
sez. Elettronica
CONTENUTI
TEORIA
o Ripasso:
 Applicazioni lineari degli A.O.



Caratteristiche Amplificatore operazionale;
Configurazioni principali: invertente e non, sommatore, inseguitore di tensione,
differenziale;
Operazionale reale: tensione e correnti di offset, resistenza di ingresso, slew rate,
GBW;
 Applicazioni non lineari degli A.O.




Circuiti limitatori;
Raddrizzatore di precisione a semionda e a onda intera, rivelatore di picco;
Comparatore invertente e non invertente, comparatori a finestra;
Comparatore con isteresi invertente e non invertente: (trigger di Schmitt), analisi e
progetto
 Risposta in frequenza





o
Trasformata di Laplace
Funzioni di trasferimento
Poli e zeri delle funzioni di trasferimento
Tracciamento dei diagrammi di Bode
Analisi dei diagrammi di Bode
Analisi dei segnali



Classificazione dei segnali;
Teorema di Fourier
Spettri
I.I.S.
“Giovanni Silva – Matteo Ricci”
Legnago (Vr)
PROGRAMMA A.S. 2016-2017
o
Sistemi filtranti: i filtri attivi




I principali tipi di filtri: passa-basso, passa-alto, passa-banda, elimina-banda.
Le approssimazioni della risposta in frequenza di un filtro: approssimazione di Butterworth, di
Bessel, di Chebyschev.
Le principali topologie dei filtri attivi: topologia VCVS, topologia a reazione multipla.
Filtri attivi del primo e del secondo ordine. Dimensionamento dei filtri del secondo ordine.
Filtri a variabili di stato.
o
Oscillatori sinusoidali
o
Generatori di altre forme d’onda
o







Il criterio di Barkhausen.
Oscillatore a sfasamento (cenni)
Oscillatore a ponte di Wien
Oscillatore in quadratura (seno coseno)
- Cenni sugli oscillatori per alte frequenze: Colpitts, Hartley;
- Coefficiente di stabilità;
- Cenni sugli oscillatori al quarzo;

Multivibratori con 555 e A.O.







Multivibratore astabile con operazionale a singola e doppia alimentazione;
Monostabile con operazionale;
L’integrato 555 come monostabile ed astabile;
Integratore e derivatore ideale e reale;
Generatore onde triangolari;
Generatori di onde quadre con amplificatori operazionali
Generatori di onde triangolari con amplificatori operazionali
Convertitori






Convertitori tensione-corrente e corrente tensione.
I convertitori tensione-frequenza e frequenza-tensione.
La catena di acquisizione dati.
Condizionamento del segnale.
Il campionamento.
Parametri principali dei DAC: quanto, VFS, valore massimo di uscita, caratteristica ingresso,
uscita, errori di offset, linearità, tempo di assestamento
I.I.S.
“Giovanni Silva – Matteo Ricci”
Legnago (Vr)
PROGRAMMA A.S. 2016-2017



o


DAC a resistori pesati e con rete a scala R-2R ;
Parametri principali degli ADC;
Tipologie di ADC: a conteggio, a inseguimento, ad approssimazioni successive, flash, a
rampa e doppia rampa, a conversione di frequenza;
circuito sample/hold;









Funzionamento simbolo grafico, curve caratteristiche dello SCR.
Corrente di innesco, corrente di mantenimento.
L’UJT
Funzionamento simbolo grafico, curve caratteristiche del TRIAC.
Corrente di innesco, corrente di mantenimento.
Il DIAC
Funzionamento nei 4 quadranti, tipi di TRIAC.
Innesco di SCR e TRIAC con foto accoppiatori.
Circuiti di esempio.
Elettronica di potenza
LABORATORIO







Progetto acquisizione dati con LM35 e Arduino UNO, con visualizzazione su display a 7
segmenti;
Progetto, collaudo e simulazione con NI Multisim di un oscillatore ad onde quadre e
triangolari;
Progetto e collaudo di un oscillatore di Wien;
Analisi problematiche relative all'interrupt di Arduino UNO
Misure di tempo con Arduino UNO;
Misure della velocità di motore in cc con Arduino UNO;
Operazioni di saldatura e collaudo delle schede per Arduino UNO (shield)
Libro di testo
E&E, vol. 3A e 3B
Autori: G. Bobbio, S. Sammarco
Ed. Petrini
Data
I docenti
