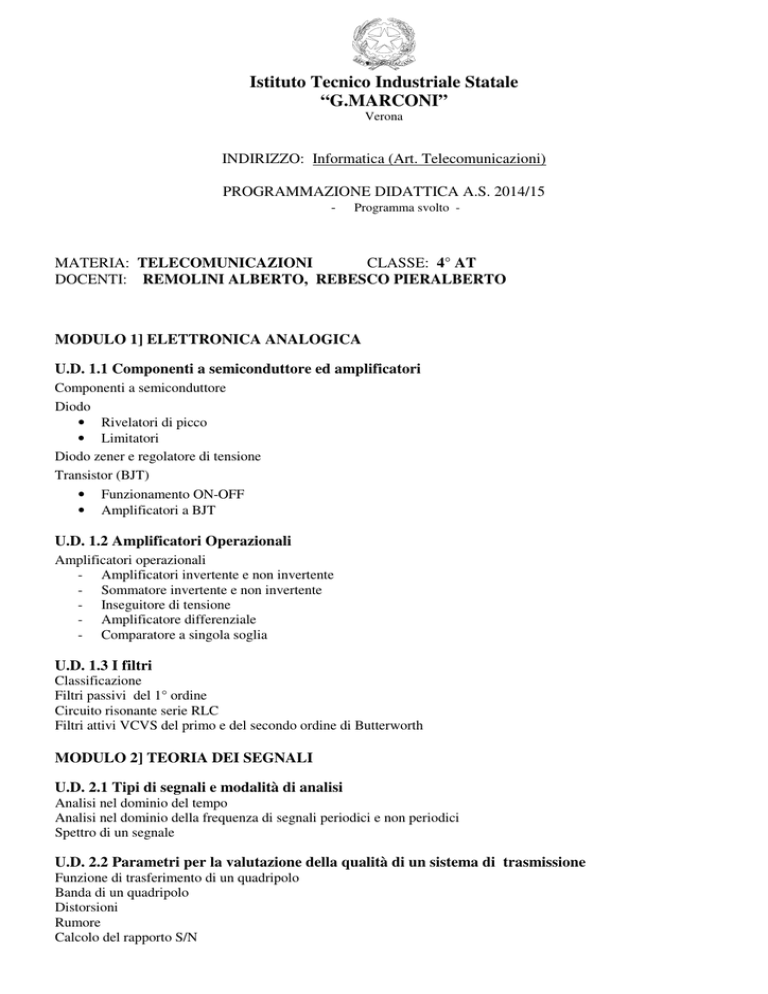

Istituto Tecnico Industriale Statale “G.MARCONI”

Istituto Tecnico Industriale Statale
“G.MARCONI”
Verona
INDIRIZZO: Informatica (Art. Telecomunicazioni)
PROGRAMMAZIONE DIDATTICA A.S. 2014/15
-
Programma svolto -
MATERIA: TELECOMUNICAZIONI
CLASSE: 4° AT
DOCENTI: REMOLINI ALBERTO, REBESCO PIERALBERTO
MODULO 1] ELETTRONICA ANALOGICA
U.D. 1.1 Componenti a semiconduttore ed amplificatori
Componenti a semiconduttore
Diodo
• Rivelatori di picco
• Limitatori
Diodo zener e regolatore di tensione
Transistor (BJT)
• Funzionamento ON-OFF
• Amplificatori a BJT
U.D. 1.2 Amplificatori Operazionali
Amplificatori operazionali
- Amplificatori invertente e non invertente
- Sommatore invertente e non invertente
- Inseguitore di tensione
- Amplificatore differenziale
- Comparatore a singola soglia
U.D. 1.3 I filtri
Classificazione
Filtri passivi del 1° ordine
Circuito risonante serie RLC
Filtri attivi VCVS del primo e del secondo ordine di Butterworth
MODULO 2] TEORIA DEI SEGNALI
U.D. 2.1 Tipi di segnali e modalità di analisi
Analisi nel dominio del tempo
Analisi nel dominio della frequenza di segnali periodici e non periodici
Spettro di un segnale
U.D. 2.2 Parametri per la valutazione della qualità di un sistema di trasmissione
Funzione di trasferimento di un quadripolo
Banda di un quadripolo
Distorsioni
Rumore
Calcolo del rapporto S/N
U.D. 2.3 Caratteristiche dei segnali audio, video e dati
Segnali acustici
Il microfono e l'altoparlante
Il segnale video
MODULO 3] MEZZI TRASMISSIVI
U.D. 3.1 Mezzi trasmissivi metallici
Coppie simmetriche intrecciate
Cavi coassiali
Effetto pelle
Equazioni di propagazione (cenni)
Costanti primarie e secondarie di una linea
Onda progressiva e velocità di propagazione
Condizioni di non distorsione
Attenuazione di una linea adattata
Linea disadattata e coefficiente di riflessione
Attenuazioni di una linea disadattata
Onde stazionarie e ROS.
Adattamento con linea in quarto d'onda
Carta di Smith (cenni)
U.D. 3.2 Fibre ottiche
Legge di Snell
Apertura numerica
Fibre ottiche monomodali e multimodali
Dispersione modale e cromatica
Banda passante
Cause di attenuazione in un collegamento in F.O.
Dimensionamento di un sistema di trasmissione su fibra ottica
Trasmettitori e ricevitori ottici
Sistemi WDM (Wavelength Division Multiplexing) (cenni)
Reti NGN (Next Generation Network) (cenni)
Reti PON (Passive Optical Network) (cenni)
U.D. 3.3 Onde elettromagnetiche e propagazione
Onde elettromagnetiche
Propagazione nello spazio libero
Vettore di Poynting
Intensità del campo prodotto da un'antenna isotropica
Attenuazione dello spazio libero
EIRP e campo E.M. prodotto da un'antenna non isotropica
Propagazione delle onde E.M. in un ambiente reale
Classificazione delle radioonde
Modalità di propagazione:
- per onda superficiale
- ionosferica
- per onda diretta
- per onda riflessa dal suolo
- per scattering tropoferico
Fading
U.D. 3.4 Antenne
Solido e diagramma di radiazione
Guadagno di un’antenna
Resistenza di antenna
Banda di un'antenna
Altezza efficace
Area equivalente
Antenne lineari omnidirezionali ( Dipolo a λ/2, antenna Marconi, antenne Ground Plane, antenne caricate)
Antenne lineari a larga banda ( Dipolo ripiegato)
Antenne lineari direttive
- FBR
- Angolo di apertura
- Antenna Yagi-Uda
- Antenne collineari e a cortina (cenni)
Antenne a superficie (antenna parabolica, antenna offset)
Sistemi di antenna MIMO
Dimensionamento di un ponte radio
- power budget
- margine di link
- visibilità ottica
- elissoide di Fresnel
MODULO 4] SISTEMI DI TRASMISSIONE ANALOGICI
U.D. 4.1 Modulazione di ampiezza
Trasmissione in alta frequenza di un segnale analogico
Modulazione AM
ESPERIENZE DI LABORATORIO
Interfacciamento TTL-CMOS
Trasmissione di 8 bit con PISO e SIPO
Raddrizzatori a una e doppia semionda
BJT in funzionamento on/off
Rilevazione delle caratteristiche di uscita di un BJT con MultiSim
Amplificatore a Emettitore Comune
Amplificatore a Collettore Comune
Misura di Rin e Rout
Amplificatore a due stadi CE e CC
Comparatore ad anello aperto con A.O.
Amplificatore invertente e non invertente con A.O.
Inseguitore di tensione con A.O.
Filtri passivi passa-basso e passa-alto del 1° ordine
Filtri attivi passa-basso e passa-alto del 1° ordine
Filtri attivi VCVS del 2° ordine di Butterworth con MyDAQ
Verifica del Teorema di Fourier con MultiSim
Analisi spettrale con WaveLab
Visualizzazione con Analizzatore di Spettro dei canali TV
Applicazioni TOSLINK
Misure sulle linee
• Velocità di propagazione
• Linea adattata
• Riflessione totale : linea chiusa su cortocircuito e circuito aperto
•
•
Determinazione dell’impedenza caratteristica
Determinazione della lunghezza di una linea
Intervento nell’ambito del PROGETTO TELECOM:
Giunzione di due fibre ottiche
Misure con OTDR (Optical Time Domain Reflectometer)
• Misure di attenuazione
• Individuazione interruzioni sulla fibra ottica
Sono stati utilizzati:
• il software di simulazione Multisim.
• Sistema di acquisizione MyDAQ
TESTO ADOTTATO: Onelio Bertazioli Corso di Telecomunicazioni (per Telecomunicazioni) vol. 2
ZANICHELLI
Verona, 05/06/2015
