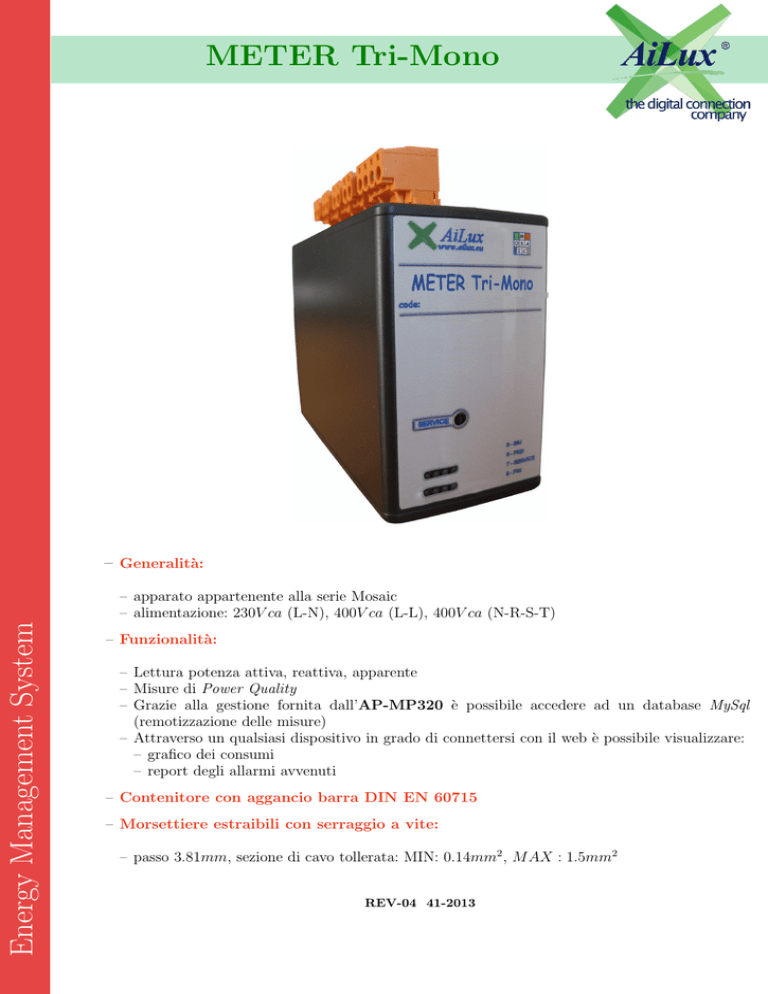

Energy Management System METER Tri-Mono

METER Tri-Mono
– Generalità:
Energy Management System
– apparato appartenente alla serie Mosaic
– alimentazione: 230V ca (L-N), 400V ca (L-L), 400V ca (N-R-S-T)
– Funzionalità:
– Lettura potenza attiva, reattiva, apparente
– Misure di Power Quality
– Grazie alla gestione fornita dall’AP-MP320 è possibile accedere ad un database MySql
(remotizzazione delle misure)
– Attraverso un qualsiasi dispositivo in grado di connettersi con il web è possibile visualizzare:
– grafico dei consumi
– report degli allarmi avvenuti
– Contenitore con aggancio barra DIN EN 60715
– Morsettiere estraibili con serraggio a vite:
– passo 3.81mm, sezione di cavo tollerata: MIN: 0.14mm2 , M AX : 1.5mm2
REV-04 41-2013
Datasheet METER Tri-Mono
La Figura 1 mostra i morsetti per il collegamento della linea trifase (in arancio)
e l’uscita per la connessione del bus (in
Il Meter Tri-Mono della serie Mosaic è
verde).
un dispositivo in grado di fornire letture di energia attiva, reattiva ed apparente, in sistemi con collegamento a tre o
quattro fili. Esso presenta quattro ingressi adibiti alla lettura dei valori di tensione
(VR , VS , VT e VN ); quattro che permettono la misura delle correnti (IR , IS , IT e
IN ). Il dispositivo è in grado di comunicare con un MCU esterno tramite un bus
dedicato.
INTRODUZIONE
Il Meter Tri-Mono fornisce sul bus di
comunicazione anche una linea di alimentazione a 5V , in modo da alimentare direttamente i dispositivi connessi al BUS.
Figura 1: Meter Tri-Mono
Energy Management System
FUNZIONALITÁ
Il Meter Tri-Mono permette di effettuare differenti misure sulla linea di
alimentazione:
– tensione delle singole fasi,
– corrente delle singole fasi,
– sfasamento tra:
– due tensioni di fase,
– una tensione di fase e la relativa
corrente,
– due correnti di fase.
– frequenza di rete sulle singole fasi,
– potenza:
– attiva,
– reattiva,
– apparente.
– energia:
– attiva,
– reattiva,
– apparente.
Il dispositivo è inoltre in grado, grae-mail [email protected]
zie alla gestione fornita dalla CPU APMP320 a cui esso è connesso, di stabilire
una connessione a un database MySQL
al fine di immagazzinare tutte le misure
di energia effettuate. Inoltre sul database
vengono memorizzati i seguenti allarmi:
– inversione delle fasi,
– corrente non sufficiente per il calcolo
dell’energia,
– meter non alimentato,
– soglia cosphi,
– superamento di una soglia di tensione
e/o corrente.
Oltre agli allarmi sono presenti anche dei messaggi di avvertimento ed
informazione:
– accensione del meter,
– tipo di configurazione in uso (Stella,
Delta, Monofase, Aron), Figura 5.
http://www.ailux.eu
REV-04 41-2013
2
Datasheet METER Tri-Mono
SPECIFICHE TECNICHE
Tensione d’ingresso
220V ac 400V ac 400V ac
con o senza neutro
FS correnti misurabili
20mA, 1A, 5A
con utilizzo di TA esterni
Tensione fornita sul BUS
5V , 1A
Interfaccia BUS
SPI
(Serial Peripheral Interface)
COLLEGAMENTO TENSIONI E TA ESTERNI
Energy Management System
Il Meter Tri-Mono ha la possibilità di – /5A
funzionare con una singola fase, con tre La scelta dei TA dev’essere fatta in refasi ed il neutro, oppure con tre fasi senza lazione alle caratteristiche dell’impianto
neutro.
di cui si vogliono monitorare i parametri. In base ai valori dei trasformatori
scelti, verrà poi modificato il fondoscaCOLLEGAMENTO TENSIONI
la di misura, in modo da non gravare
Sezioni di cavo tollerate dai morsetti sull’accuratezza dell’acquisizione.
di collegamento: MIN 0.13mm2 , MAX
La connessione dei TA al Meter Tri-Mono
3.31mm2 .
avviene tramite i morsetti indicati in FiLa Figura 2 indica l’ordine di collegamengura 3. Questi connettori permettono l’uto delle singole linee al morsetto:
tilizzo di cavi con sezioni MIN 0.13mm2 ,
MAX 3.31mm2 .
Figura 2: Posizione delle linee
Figura 3: Collegamento dei Trasformatori Amperometrici
COLLEGAMENTO CORRENTI
La connessione degli ingressi in corrente avviene tramite l’utilizzo di TA esterni. In base alla scelta dei trasformatori amperometrici si hanno le correnti di
fondoscala:
– /20mA
– /1A
e-mail [email protected]
CONNETTORE BUS
Il connettore del BUS è sulla destra del
dispositivo. Il METER Tri-Mono rappresenta il primo blocco di tutta la catena,
dato che fornisce l’alimentazione a tutti i
dispositivi della sere Mosaic.
http://www.ailux.eu
REV-04 41-2013
3
Datasheet METER Tri-Mono
Figura 4: Bus di comunicazione
Energy Management System
INSERZIONI POSSIBILI
(a) Monofase.
(b) Stella
(c) Delta
(d) Aron
Figura 5: Schemi di inserzione
e-mail [email protected]
http://www.ailux.eu
REV-04 41-2013
4
Datasheet METER Tri-Mono
LED DI SEGNALAZIONE
Energy Management System
Questi indicatori si suddividono in due
sezioni:
SEZIONE METER:
– +3.3V meter : tensione di alimentazione del meter;
– CF 1: un impulso ogni volta che si
raggiungono i 100W h di consumo di
energia attiva,
– CF 2: un impulso ogni volta che si
raggiungono i 100W h di consumo di
energia reattiva,
– CF 3: un impulso ogni volta che si
raggiungono i 100W h di consumo di
energia apparente.
SEZIONE COMUNICAZIONE:
– +5V : tensione di alimentazione presente sul BUS;
– SERVICE, PKD/Txled, Rx Semitech: segnali relativi alla comunicazione Powerline (Sono presenti sul
dispositivo Meter Tri-Mono PLT ).
Figura 6: Led per la segnalazione
e-mail [email protected]
http://www.ailux.eu
REV-04 41-2013
5
Datasheet METER Tri-Mono
REMOTIZZAZIONE DELLE MISURE
Il Meter Tri-Mono memorizza tutte le misure all’interno di un database MySQL. Queste informazioni sono accessibili tramite una pagina web in cui è presente
un’applet contenente il grafico dei consumi e la tabella degli allarmi.
In Figura 7 è presente il grafico relativo ai consumi.
Energy Management System
Figura 7: Grafico consumi
L’utente ha la possibilità di interagire con il dispositivo in modo da impostare le
soglie ed attivare gli allarmi in base alla proprie esigenze. Tramite l’uso del software
è possibile modificare il database, visualizzarne il contenuto, i grafici etc...
Le soglie che generano gli allarmi e i parametri di funzionamento del meter( rapporto dei TA esterni, TV esterni etc..), sono configurabili dall’utente, al fine di
garantire la maggior flessibilità possibile dello strumento. Per questo motivo è stata
creata una pagina Telnet in cui è possibile regolare diversi parametri e visualizzare
in tempo reale tutte le misure effettuate. Quest’ultima opzione risulta essere molto
utile in fase di installazione del prodotto.
Il Meter Tri-Mono è inoltre in grado di riconoscere l’inserzione attualmente in uso
(Aron, Stella, etc...) e configurarsi automaticamente. Tuttavia l’interfaccia Telnet
permette all’utente di fissare la configurazione desiderata.
e-mail [email protected]
http://www.ailux.eu
REV-04 41-2013
6
Datasheet METER Tri-Mono
INGOMBRI MECCANICI
Energy Management System
Figura 8: Dimensioni meccaniche
e-mail [email protected]
http://www.ailux.eu
REV-04 41-2013
7
