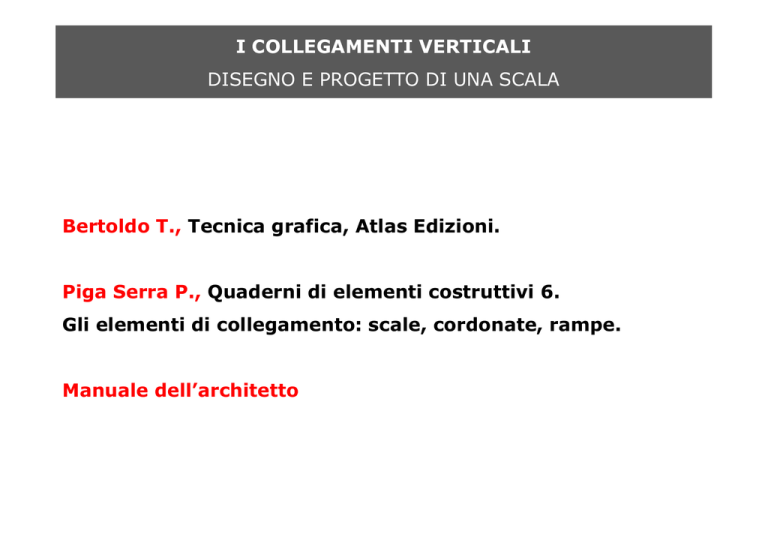

I COLLEGAMENTI VERTICALI
DISEGNO E PROGETTO DI UNA SCALA
Bertoldo T., Tecnica grafica, Atlas Edizioni.
Piga Serra P., Quaderni di elementi costruttivi 6.
Gli elementi di collegamento: scale, cordonate, rampe.
Manuale dell’architetto
I COLLEGAMENTI VERTICALI
DISEGNO E PROGETTO DI UNA SCALA
ORIZZONTAMENTI : quegli elementi costruttivi che hanno il
fine di suddividere lo spazio interno in piani orizzontali o
livelli

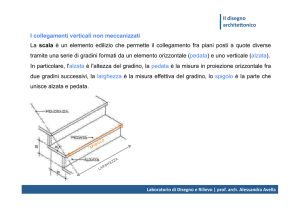

SCALE: elementi di collegamento tra questi piani e strutture
che sono in grado di superare, più o meno comodamente, le
differenze di livello fra gli orizzontamenti.
I COLLEGAMENTI VERTICALI
DISEGNO E PROGETTO DI UNA SCALA
RAMPE o piani inclinati: consentono il collegamento tra i livelli
con pendenza compresa tra il 5% ed 12%
CORDONATE: consentono il collegamento tra i livelli con
pendenza compresa tra il 12% ed 25%
SCALE: superiormente profilate a gradini e inclinazione
dell’asse contenuta entro il limite minimo del 35% e massimo
del 70%. Sono transitabili col passo normale dell’uomo, alla
cadenza di un passo per ogni gradino.
SCALE X EDIFICI: RAPPORTO ALZATA/PEDATA 19/27 – 13/40
I COLLEGAMENTI VERTICALI
DISEGNO e PROGETTO DI UNA SCALA
RAMPA parcheggio multipiano (p=20%)
I COLLEGAMENTI VERTICALI
DISEGNO e PROGETTO DI UNA SCALA
NORMATIVA VV.FF. 1,20 m
SCALE X EDIFICI DI
ABITAZIONI MULTIPIANO:
ALZATA cm 16/17,5
SCALE X EDIFICI
DESTINATI ALL’INFANZIA
O ALLE PERSONE
ANZIANE: ALZATA cm
10/15
SCALE DI SERVIZIO:
ALZATA cm 17,5/20
I COLLEGAMENTI VERTICALI
DISEGNO e PROGETTO DI UNA SCALA
DIMENSIONAMENTO DEL VANO SCALA
Dislivello pari a 3,00 m
LUNGHEZZA RAMPE: 8-10 GRADINI
RAPPORTO ALZATA/PEDATA REGOLATO DALLA FORMULA: 2a + p = 65 cm
DISLIVELLO FRA 2 PIANI SUCCESSIVI: 300 cm
ALZATA a = 16,5 cm
n = 300/16,5 = 18,18
a = 300/18 = 16,6 cm
2a + p = 65 avremo p = 65 - 2 x 16,6 = 31,8 cm che arrotondiamo a 32.
18 alzate da 16,6
20 pedate da 32
Pianerottolo di riposo pari a m 1,20
DIMENSIONAMENTO
DEL VANO SCALA
(pianerottolo costante)
18 alzate da 16,6 cm
16 pedate da 32 cm
pozzo
DIMENSIONAMENTO
DEL VANO SCALA
18 alzate da 16,6 cm
16 pedate da 32 cm
DIMENSIONAMENTO
DEL VANO SCALA
Sezione
18 alzate da 16,6 cm
16 pedate da 32 cm
(sfalsamento nullo
Pianta
(sfalsamento = indietro 1 pedata)
Sezione
DIMENSIONAMENTO
DEL VANO SCALA
Pianta
Pianerottolo con larghezza
costante e sfalsamento reciproco
TRANSITO DISABILI
O INTERVENTO SU EDIFICIO ESISTENTE
Sezione
DIMENSIONAMENTO
DEL VANO SCALA
Sfalsamento in avanti 3/2 p
Pianta
Larghezza minima pianerottolo
