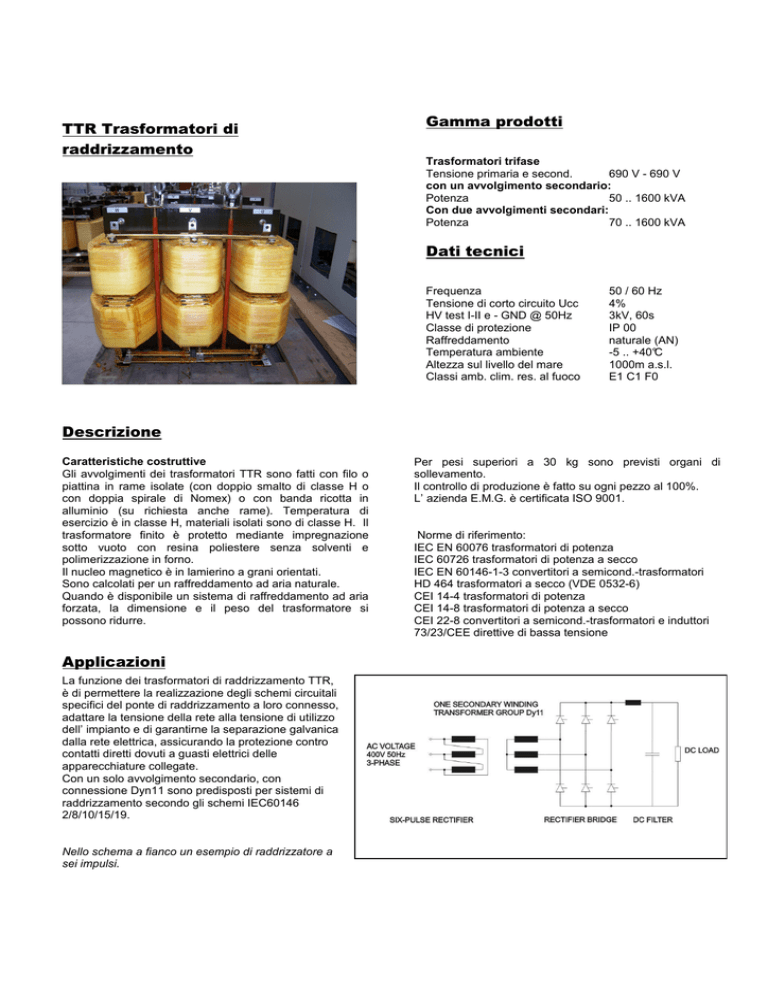

TTR Trasformatori di raddrizzamento Gamma prodotti Dati tecnici

TTR Trasformatori di
raddrizzamento
Gamma prodotti
Trasformatori trifase
Tensione primaria e second.
690 V - 690 V
con un avvolgimento secondario:
Potenza
50 .. 1600 kVA
Con due avvolgimenti secondari:
Potenza
70 .. 1600 kVA
Dati tecnici
Frequenza
Tensione di corto circuito Ucc
HV test I-II e - GND @ 50Hz
Classe di protezione
Raffreddamento
Temperatura ambiente
Altezza sul livello del mare
Classi amb. clim. res. al fuoco
50 / 60 Hz
4%
3kV, 60s
IP 00
naturale (AN)
-5 .. +40°C
1000m a.s.l.
E1 C1 F0
Descrizione
Caratteristiche costruttive
Gli avvolgimenti dei trasformatori TTR sono fatti con filo o
piattina in rame isolate (con doppio smalto di classe H o
con doppia spirale di Nomex) o con banda ricotta in
alluminio (su richiesta anche rame). Temperatura di
esercizio è in classe H, materiali isolati sono di classe H. Il
trasformatore finito è protetto mediante impregnazione
sotto vuoto con resina poliestere senza solventi e
polimerizzazione in forno.
Il nucleo magnetico è in lamierino a grani orientati.
Sono calcolati per un raffreddamento ad aria naturale.
Quando è disponibile un sistema di raffreddamento ad aria
forzata, la dimensione e il peso del trasformatore si
possono ridurre.
Applicazioni
La funzione dei trasformatori di raddrizzamento TTR,
è di permettere la realizzazione degli schemi circuitali
specifici del ponte di raddrizzamento a loro connesso,
adattare la tensione della rete alla tensione di utilizzo
dell’ impianto e di garantirne la separazione galvanica
dalla rete elettrica, assicurando la protezione contro
contatti diretti dovuti a guasti elettrici delle
apparecchiature collegate.
Con un solo avvolgimento secondario, con
connessione Dyn11 sono predisposti per sistemi di
raddrizzamento secondo gli schemi IEC60146
2/8/10/15/19.
Nello schema a fianco un esempio di raddrizzatore a
sei impulsi.
Per pesi superiori a 30 kg sono previsti organi di
sollevamento.
Il controllo di produzione è fatto su ogni pezzo al 100%.
L’ azienda E.M.G. è certificata ISO 9001.
Norme di riferimento:
IEC EN 60076 trasformatori di potenza
IEC 60726 trasformatori di potenza a secco
IEC EN 60146-1-3 convertitori a semicond.-trasformatori
HD 464 trasformatori a secco (VDE 0532-6)
CEI 14-4 trasformatori di potenza
CEI 14-8 trasformatori di potenza a secco
CEI 22-8 convertitori a semicond.-trasformatori e induttori
73/23/CEE direttive di bassa tensione
Con due avvolgimenti secondari disaccoppiati tra loro,
con connessione Dd0y11, sono progettati e realizzati per
sistemi di raddrizzamento secondo gli schemiIEC60146
3/4/5/6/11/12/16/17/18.
Nello schema a fianco un esempio di raddrizzatore a
dodici impulsi, con due ponti sfasati di 30° in pa rallelo.
Caratteristiche tecniche
Potenza
(KVA)
50
63
80
100
125
160
200
250
315
400
500
1000
1600
TTR trasformatori di raddrizzamento con un avvolgimento secondario 50/60Hz Ucc 4% Dy11
Dimensioni (mm)
Po
Pj 115°C
Tipo
(W)
(W)
L
B
H
TTR-0050K
370
1600
450
300
480
TTR -0063K
380
2100
460
320
520
TTR -0080K
410
2400
530
370
540
TTR -0100K
600
2900
570
380
560
TTR -0125K
850
3100
690
410
610
TTR -0160K
950
3400
690
470
610
TTR -020K
1000
4400
720
530
680
TTR -0250K
1150
5000
720
580
680
TTR -0315K
1600
5600
800
550
850
TTR -0400K
1800
6200
870
600
850
TTR -0500K
2200
7000
870
680
850
TTR-1000K
3500
14800
1250
760
1420
TTR-1600K
4550
18250
1250
860
1450
Peso
(Kg)
200
230
260
315
380
450
510
600
750
890
1100
2200
3200
Potenza: Potenza nominale o di dimensionamento del trasformatore. A 50 Hz, per le versioni qui specificate, è pari a quella
passante, mentre a 60 Hz è pari al 90% di quella passante.
Po = Potenza persa nel ferro
Pj 115°C = Potenza persa negli avvolgimenti riportata a 115°C
TTR trasformatori di raddrizzamento con due avvolgimento secondario 50/60Hz Ucc 4% Dd0y11
Potenza
(KVA)
73
90
120
145
175
210
260
315
390
480
610
770
1000
1600
Tipo
TTR12P-0073K
TTR12P -0090K
TTR12P -0120K
TTR12P -0145K
TTR12P -0175K
TTR12P -0210K
TTR12P -0260K
TTR12P -0315K
TTR12P -0390K
TTR12P -0480K
TTR12P -0610K
TTR12P -0770K
TTR12P-1000K
TTR12P-1600K
Po
(W)
550
600
650
750
800
900
1000
1100
1300
1800
2000
2300
3700
4600
Pj 115°C
(W)
1550
1800
2400
2500
3100
3700
4300
5500
6500
7000
8500
9500
14850
18400
L
730
730
750
880
800
840
800
800
850
970
970
970
1250
1250
Dimensioni (mm)
B
370
440
480
450
500
520
590
620
540
560
700
800
760
860
H
520
520
560
600
650
650
720
800
900
1000
1000
1000
1570
1600
Peso
(Kg)
310
330
390
490
520
570
670
750
910
1140
1380
1500
2400
3300
Caratteristiche elettriche
La variazione di rete ammessa è di +/- 10%.
La corrente d’ attacco è da 10 a 15 volte la corrente
nominale, mentre la corrente a vuoto è dal 5 al 10% della
corrente nominale (le due correnti sono inversamente
proporzionali alla potenza del trasformatore).
Trasformatori con valori diversi di tensione, comunque
inferiori a 1000 V, o con collegamenti diversi da quelli
indicati 8poligonali, zig-zag) possono essere realizzati su
richiesta. Possono essere progettati e realizzati
trasformatori a cinque colonne, per il convogliamento del
flusso omeopolare, per raddrizzamento a doppio ponte e
semionda.
Opzioni, dotazione su richiesta e personalizzazioni
possibili:
Su richiesta i trasformatori possono essere dotati di:
- uno o più interruttori termici da 250V, 2.5A (@cosFi=1), o
sonde teriche PT 100.
- sono disponibili i seguenti tipi di connessioni: morsetti a
vite, viti fissate su piastra isolante in vetro poliestere,
cavetti liberi con capicorda, barre in alluminio o alluminio
rivestito in rame (cuponal) oppure sbarre di rame.
- cassa di protezione IP21, IP23, o IP31 (fino a IP55)
- schermo elettrostatico tra primario e secondario
- ruote di scorrimento fisse o orientabili
- supporti antivibrazione
- prese di regolazione
- avvolgimenti supplementari
- corrente d’ attacco limitata (può comportare un
incremento della potenza di dimensionamento rispetto a
quella passante)
- diversi classi termiche (ad es. con minor riscaldamento)
- altre tensioni (per es. 208, 110) inferiori a 1000V
- altre potenze; altre frequenze (e.g. 400 Hz)
- altre tensioni di corto circuito Ucc%
- versioni con raffreddamento ad aria forzata (AF)
- convogliatore per aria forzata
- esecuzione protetta per climi tropicali, ambienti salini, ad
elevato inquinamento
Disegni
T3, 1 avvolgimento, P<100kVA
T3, 1 avvolgimento, P>100kVA
T3, 2 avvolgimenti, P<100kVA
T3, 2 avvolgimenti, P>100kVA
Prodotti correlati
– Trasformatori di isolamento monofase e trifase .
– Trasformatori con induttanze integrate.
– Autotrasformatori e trasformatori di separazione e
d’ adattamento monofase e trifase.
– Trasformatori trimonofase.
– Distribution transformers.
Installazione
E’ responsabilità dell‘ installatore rispettare le norme di
installazione nazionali ed internazionali. I trasformatori
funzionano correttamente solo nelle condizioni specificate.
Temperatura di trasporto e immagazzinameto: -25°C/
+70°C. Durante il funzionamento deve essere garanti ta un
adeguata circolazione d’ aria. E’ necessario proteggere il
trasformatore da sovraccarichi e cortocircuiti con opportuni
fusibili e/o interruttori. La frequenza di lavoro è di 50 Hz /
60 Hz. A 50 Hz la potenza nominale è pari alla potenza
passante. Per trasformatori con classe di protezione IP00,
la protezione contro fulminazioni deve essere fornita da
adeguate misure di protezione dell’ installazione (casse,
armadi).
.
Dimensioni delle viti e dei capicorda di collegamento
Connessioni
vite Fe/Zn
corrente [A] capicorda (per vite)
0-25
M5
26-63
M6
64-100
M8
101-160
M10
161-250
M12
251-315
M16
M5
M6
M8
M10
M12
M16
Dimensioni dei morsetti di
collegamento tipo Europa
diametro
corrente
S morsetto
foro
2
[A]]
[mm ]
[mm]
0-32
4
4,2
32-41
6
5
1
2
3
Dimensioni delle barre di
collegamento (IP00)
corrente
[A]
130
a
[mm]
15x3
160
20x3
23
10
-
9
1
200
20x4
23
10
-
9
1
220
25x4
28
12.5
-
11
1
300
30x4
35
15
-
11
1
370
40x4
45
20
-
14
1
460
40x5
45
20
-
14
1
500
50x5
55
14
22
11
2
560
50x6
55
14
22
11
2
650
50x8
55
14
22
11
2
700
60x6
65
17
26
14
2
750
60x8
65
17
26
14
2
800
60x10
65
17
26
14
2
850
80x6
85
20
40
14
3
1100
80x8
85
20
40
14
3
1450
80x10
85
20
40
14
3
x
c
y
Ø
disegno
[mm] [mm] [mm] [mm]
18
7.5
6.6
1
