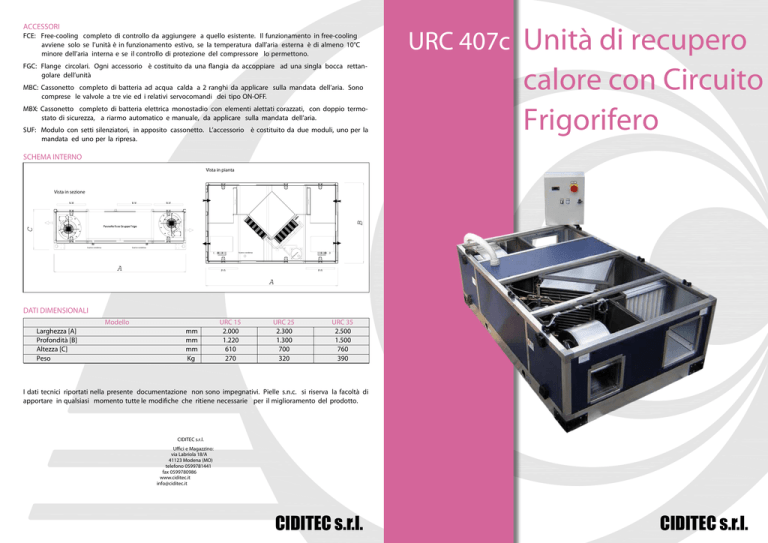

Unità di recupero calore con Circuito Frigorifero

ACCESSORI
FCE: Free-cooling completo di controllo da aggiungere a quello esistente. Il funzionamento in free-cooling
avviene solo se l’unità è in funzionamento estivo, se la temperatura dall’aria esterna è di almeno 10°C
minore dell’aria interna e se il controllo di protezione del compressore lo permettono.
URC 407c
FGC: Flange circolari. Ogni accessorio è costituito da una flangia da accoppiare ad una singla bocca rettangolare dell’unità
MBC: Cassonetto completo di batteria ad acqua calda a 2 ranghi da applicare sulla mandata dell’aria. Sono
comprese le valvole a tre vie ed i relativi servocomandi dei tipo ON-OFF.
MBX: Cassonetto completo di batteria elettrica monostadio con elementi alettati corazzati, con doppio termostato di sicurezza, a riarmo automatico e manuale, da applicare sulla mandata dell’aria.
SUF: Modulo con setti silenziatori, in apposito cassonetto. L’accessorio è costituito da due moduli, uno per la
mandata ed uno per la ripresa.
Unità di recupero
calore con Circuito
Frigorifero
SCHEMA INTERNO
Vista in pianta
C
B
Filtro
Filtro
Vista in sezione
Scarico condensa
Scarico condensa
Scarico condensa
re
so
es
pr
m
Co
A
A
DATI DIMENSIONALI
Modello
Larghezza [A]
Profondità [B]
Altezza [C]
Peso
mm
mm
mm
Kg
URC 15
2.000
1.220
610
270
URC 25
2.300
1.300
700
320
URC 35
2.500
1.500
760
390
I dati tecnici riportati nella presente documentazione non sono impegnativi. Pielle s.n.c. si riserva la facoltà di
apportare in qualsiasi momento tutte le modifiche che ritiene necessarie per il miglioramento del prodotto.
CIDITEC s.r.l.
PIELLE snc
Uffici e Magazzino:
via Labriola 18/A
41123 Modena (MO)
telefono 0599781441
fax 0599780986
www.ciditec.it
[email protected]
Codice (02-09)-2
Uffici e Magazzino:
via Magenta 20
20024 Garbagnate Milanese (MI)
telefono 02 9953923 - 02 9954036
fax 02 9954854
www.pielle-snc.it
[email protected]
CIDITEC s.r.l.
Codice (02-09)-2
CIDITEC s.r.l.
URC 407c
CARATTERISTICHE TECNICHE
URC 15
Modello
URC 25
URC 35
1.500
190
160
2.500
230
200
3.500
230
205
Prestazioni Generali
Dal design compatto l’unità
CARATTERISTICHE COSTRUTTIVE
URC407c si propone come solu
• Struttura e Pennellatura
zione ottimale per soddisfare le
esigenze di tutti gli ambienti anche La struttura è progettata ed
assemblata in modo da garantire
in presenza di fumatori. L’URC407c
un’estrema semplicità di istalla si presenta come un monoblocco
zione e manutenzione. Il monocompatto contenente sezione di
blocco è realizzato in profilati
ventilazione, filtrazione recupero
aspirazione e una pompa di calore estrusi e giunti angolari in lega
di alluminio con pannelli esterni
con fluido refrigerate R407c. Nono
in acciaio zincato plastificato e
stante le dimensioni ridotte l’unità
interni in acciaio zincato, con
permette un completo accesso ad
isolamento termo-acustico in
ogni suo componente per effettua
poliuretano espanso spessore
re la manutenzione, anche se la
25 mm, densità 40 kg/m3.
macchina dovesse essere montata
a controsoffitto. La particolare
composizione e progettazione della • Gruppo Ventilante
La sezione ventilante è compo macchina permette un funzionamen
sta da ventilatori centrifughi a
to ottimale in ogni stagione garan
doppia aspirazione direttamente
tendo un continuo ricambio d’aria
accoppiati con motore elettrico
e un efficiente recupero di calore.
L’ampia gamma di modelli disponi
bile, la semplicità di istallazione e • Sezione Filtrazione
Filtri a celle in fibra sintetica,
il design compatto permettono di
efficienza G4, montati su telaio
soddisfare molteplici esigenze nel
in acciaio zincato e completi di
rispetto delle norme vigenti e garan
rete in acciaio zincato posiziona tendo un estremo confort.
ti sia in mandata che in ripresa.
Su richiesta al Nostro Ufficio
Tecnico è possibile sostituire i
filtri standard con dei filtri ad alta
efficienza F5-F6-F7-F8.
• Recuperatore di Calore
Il Recuperatore di calore a flussi
incrociati a bassa velocità di
attraversamento garantisce un
recupero di energia termica
notevolmente maggiore rispetto
ai sistemi tradizionali.
• Circuito Frigorifero
Ottimizzato al fine di garantire il
massimo rendimento e il minimo
livello di rumorosità. Composta
da una pompa di calore e da un
compressore scroll. L’integrazio ne del circuito frigorifero inoltre
abbatte drasticamente i costi di
installazione rendendo necessa rio unicamente un allacciamento
alla linea elettrica per garantire
il corretto funzionamento della
macchina.
• Regolazione
L’unità è dotata di un quadro
elettrico completo di sezione di
potenza, regolazione delle valvo le a 3 vie e , se installati, dei ser vocomandi nonché la possibilità
di regolazione delle velocità dei
ventilatori e un pressostato di
sporcamente filtri. L’unità pre senta anche un terminale remoto
per il controllo e la gestione della
temperatura.
VARIANTI
È possibile, previo contatto con il nostro ufficio tecnico, ottenere la progettazione, compatibilmente con le prestazioni dei componenti interni, di unità che abbiano una portata diversa dagli standard indicati in
tabella; questa progettazione è riservata a macchine che hanno portate
inferiori o superiori alle portate massime e minime in tabella, per le portate comprese verrà scelta la macchina standard che meglio soddisfa
le esigenze del cliente.
Portata
Pressione in Mandata
Pressione in Ripresa
Funzionamento Estivo
Aria Ambiente/UR
Aria Esterna/UR
Dati circuito Frigorifero
Potenza Frigorifera
Potenza Sensibile
Potenza Assorbita Compressore
Corrente Nominale Compressore
Corrente di Spunto Compressore
Massimo Corrente Compressore
EER Compressore
Dati Recuperatore
Potenza Frigorifera Recuperata
Corrente Assorbita Ventilatori
Potenza Nominale Ventilatori
Tensione Nominale Ventilatori
EER Recuperatore
Totale
Potenza Frigorifera Compressore
Potenza Assorbita Totale
Totale EER
Potenza Frigorifera Totale
Funzionamento Invernale
Aria Ambiente/UR
Aria Esterna/UR
Dati circuito di riscaldamento
Potenza Termica Compressore
Potenza Assorbita Compressore
COP Compressore
Dati Recuperatore
Potenza Termica Recuperata
Potenza Assorbita Ventilatori
COP Recuperatore
Totale
Potenza Termica Totale
Potenza Assorbita Totale
COP Totale
Potenza Termica Disponibile
Carica Refrigerante
R407c
Mc/h
Pa
Pa
27°C/50%
34°C/40%
Kw
Kw
Kw
A
A
A
W/W
8,0
5,6
2,4
4,4
45
7
3,3
12,6
7,9
3,6
5,9
50
10
3,5
16,7
9,9
4,4
7
65,5
12,4
3,8
Kw
A
Kw
Kw
W/W
2,2
2 x 1,3
2 x 0,3
400
3,5
3,2
2 x 1,3
2 x 0,55
400
2,9
4,4
2 x 1,7
2 x 0,75
400
2,9
Kw
Kw
W/W
Kw
10,1
3,0
3,4
3,7
15,8
4,7
3,4
5,1
21,1
5,9
3,6
6,2
20°C/50%
7°C/80%
Kw
Kw
W/W
9,1
2,1
4,3
15,5
2,8
5,5
19,1
3,5
5,5
Kw
Kw
W/W
3,5
2 x 0,3
5,8
3,5
2 x 0,35
5,8
7,1
2 x 0,75
4,7
Kw
Kw
W/W
Kw
12,6
2,7
4,7
6,0
20,7
3,9
5,3
9,7
26,2
5
5,2
10,7
Kg
2,05
2,4
3,25
Alimentazione Elettrica: 1N – 230V 50Hz; 3N – 400V 50z
Note:
* Dati calcolati alla massima velocità del ventilatore
** Alla Portata d’aria Nominale
