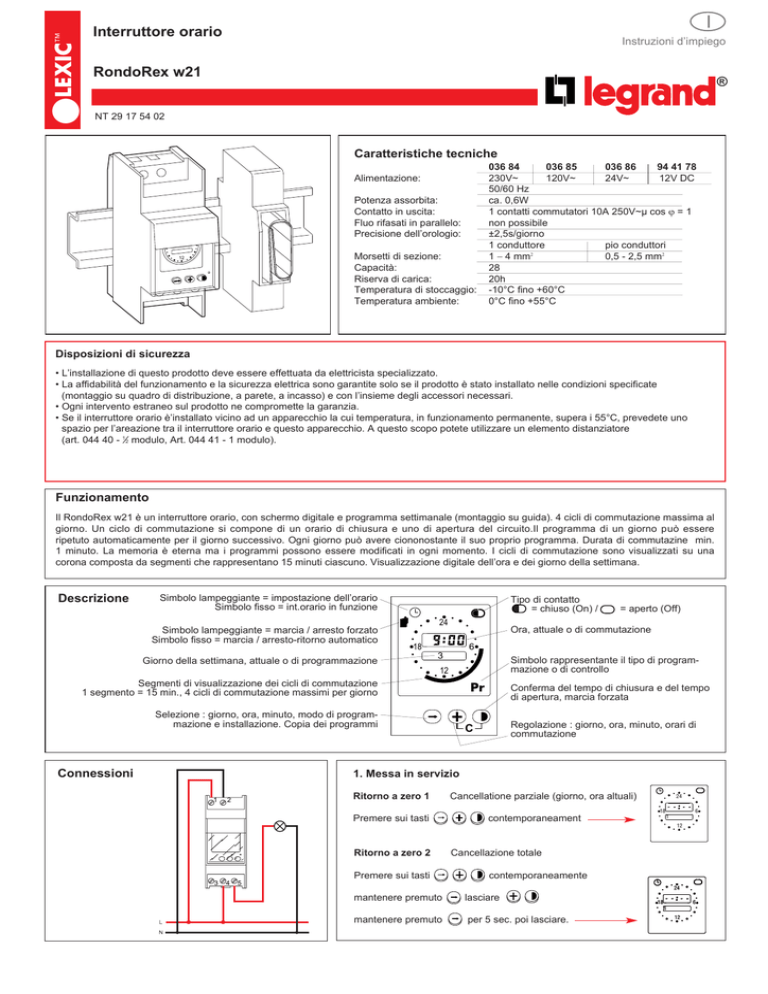

RondoRex w21 Interruttore orario

™
● LEXIC
I
Interruttore orario
Instruzioni d’impiego
RondoRex w21
®
NT 29 17 54 02
Caratteristiche tecniche
Alimentazione:
Potenza assorbita:
Contatto in uscita:
Fluo rifasati in parallelo:
Precisione dell’orologio:
Morsetti di sezione:
Capacità:
Riserva di carica:
Temperatura di stoccaggio:
Temperatura ambiente:
12
036 84
036 85
036 86
94 41 78
230V~
120V~
24V~
12V DC
50/60 Hz
ca. 0,6W
1 contatti commutatori 10A 250V~µ cos ϕ = 1
non possibile
±2,5s/giorno
1 conduttore
pio conduttori
1 − 4 mm2
0,5 - 2,5 mm2
28
20h
-10°C fino +60°C
0°C fino +55°C
Disposizioni di sicurezza
• L’installazione di questo prodotto deve essere effettuata da elettricista specializzato.
• La affidabilità del funzionamento e la sicurezza elettrica sono garantite solo se il prodotto è stato installato nelle condizioni specificate
(montaggio su quadro di distribuzione, a parete, a incasso) e con l’insieme degli accessori necessari.
• Ogni intervento estraneo sul prodotto ne compromette la garanzia.
• Se il interruttore orario è’installato vicino ad un apparecchio la cui temperatura, in funzionamento permanente, supera i 55°C, prevedete uno
spazio per l’areazione tra il interruttore orario e questo apparecchio. A questo scopo potete utilizzare un elemento distanziatore
(art. 044 40 - 1⁄2 modulo, Art. 044 41 - 1 modulo).
Funzionamento
Il RondoRex w21 è un interruttore orario, con schermo digitale e programma settimanale (montaggio su guida). 4 cicli di commutazione massima al
giorno. Un ciclo di commutazione si compone di un orario di chiusura e uno di apertura del circuito.Il programma di un giorno può essere
ripetuto automaticamente per il giorno successivo. Ogni giorno può avere ciononostante il suo proprio programma. Durata di commutazine min.
1 minuto. La memoria è eterna ma i programmi possono essere modificati in ogni momento. I cicli di commutazione sono visualizzati su una
corona composta da segmenti che rappresentano 15 minuti ciascuno. Visualizzazione digitale dell’ora e dei giorno della settimana.
Descrizione
Simbolo lampeggiante = impostazione dell’orario
Simbolo fisso = int.orario in funzione
Simbolo lampeggiante = marcia / arresto forzato
Simbolo fisso = marcia / arresto-ritorno automatico
Tipo di contatto
= chiuso (On) /
24
Ora, attuale o di commutazione
18
Giorno della settimana, attuale o di programmazione
6
3
Simbolo rappresentante il tipo di programmazione o di controllo
12
Segmenti di visualizzazione dei cicli di commutazione
1 segmento = 15 min., 4 cicli di commutazione massimi per giorno
Pr
Selezione : giorno, ora, minuto, modo di programmazione e installazione. Copia dei programmi
Connessioni
= aperto (Off)
Conferma del tempo di chiusura e del tempo
di apertura, marcia forzata
Regolazione : giorno, ora, minuto, orari di
commutazione
C
1. Messa in servizio
1
Ritorno a zero 1
2
Cancellatione parziale (giorno, ora altuali)
24
18
Premere sui tasti
6
1
contemporaneament
12
Ritorno a zero 2
Premere sui tasti
3
4
Cancellazione totale
contemporaneamente
5
24
mantenere premuto
lasciare
18
6
1
mantenere premuto
per 5 sec. poi lasciare.
12
1. REGELAZIONE DEL GOIRNO E DELL’ORA
2. REGOLAZIONE DEGLI ORARI DI APERTURA
E CHIUSURA DEI CIRCUITTI
24
Premere una volta su
lampeggia
, il simbolo
18
24
6
1
12
Premere su
1 = lunedi
2 = martedi
3 = mercoledi
4 = giovedi
5 = venerdi
6 = sabato
7 = domenica
fino al giorno della settimana scelto
24
18
6
3
12
Premere una volta su
18
18
6
1
12
Pr
1. Regolazione dell’orario di chiusura del circuito
La regolazione dell’orario di apertura/chiusura
del circuito si effettua con i minuti.
Una pressione sul tasto = 1 minuto
Tasto tenuto premuto = avanzamento a 5 minuti
per volta
24
18
6
1
12
Pr
Correzione
Rimettere le cifre a zero
Premere simultaneamente sui tasti
24
, le ore lampeggiano
Premere 4 volte su
, l’orario di
commutazione, il programma e il simbolo
lampeggiano
6
3
Pemere su
fino all’ora scelta
24
12
Confermare l’orario di commutazione
Premere 1 volta su
Pemere una volta su
18
6
3
Pemere su
fino al minuto scelto
Una pressione sul tasto = 1 minuto
Tasto tenuto premuto = avanzamento a 5 minuti per
volta
6
1
12
Pr
24
, i minuti lampeggiano
18
12
Correzione
Rimettere le cifre a zero
Premere simultaneamente sui tasti
2. Regolazione dell’orario di apertura del circuito
La regolazione degli orari d’apertura/chiusura
del circuito si effetua con i minutti
Una pressione sul tasto = 1 minuto
Tasto tenuto premuto = avanzamento a 5 minuti
per volta
24
18
6
1
12
Pr
Confermare l’orario di apertura del circuito
Premere 1 volta su
24
18
6
1
12
24
Fine della regolazione
Premere sul tasto
diventa fisso
18
6
3
finché el simbolo
12
E’ possibile ripetere l’orario di apertura/chiusura del circuito per i
giorni seguenti per mezzo del tasto
. Questa operazione è
possibile alla prima installazione o doppo aver rimesso a zero.
3. MARCIA/ARRESTO PERMANENTE
Lo stato di funzionamento deve essere regolato manualmente
Premere sul tasto
lampeggiante
Pr
Effettuare le altre regolazioni allo stesso modo.
Si può programmare fino a 4 orari di chiusura e 4 orari di
apertura del circuito per giorno e per uscita.
Per cancellare gli orari di commutazione scelti:
Premere simulteamente i tasti
per 2 secondi fino all’apparire del simbolo
24
Visualizzazione
= MARCIA
I segmenti dell’orologio sono visibili
Fine della programmazione
24
18
18
finché il simbolo
6
6
Permere sul tasto
diventa fisso.
6
4. MESSA IN SERVICIO/FUORI SERVIZIO TEMPORANEO
3
3
12
12
Visualizzazione
= ARRESTO
I segmenti dell’orologio non sono visibili
24
18
3
12
Pemere 1 volta su
Premere sul tasto
, il simbolo
appare e a
scelta secondo il modo nel quale vi trovate
fino all’apparire, a scelta
Visualizzazione
= MARCIA
I segmenti dell’orologio sono visibili
24
18
= MARCIA
Visualizzazione
= ARRESTO
12
24
18
6
3
AL prossimo orario programmato l’orologio riprende il suo ciclo
normale.
12
Visualizzazione
= ARRESTO
I segmenti dell’orologio non sono visibili
24
18
6
3
5. REGOLAZIONE ORARIO ESTATE - INVERNO
12
Fine del modo permanente
Permere sul tasto
del simbolo
per 2 secondi fino all’apparire
Premere 2 volte su
Premere su
, il simbolo
e l’ora lampeggiano
fino all’ora desiderata
Premere 1 volta su
MANCANZA TENSIONE
In caso di mancanza della tensione, i segmenti
dell’orologio lampeggiano.
I tasti
sono senza fonzione.
La funzione di rimessa a zero è disponibile.
6
3
Visualizzazione
Premere su
24
18
fino all’ora desiderata (minuti)
6
3
12
Fine del cambiamento dell’ora
Premere 8 volte su
fino all’apparire del simbolo
fisso
