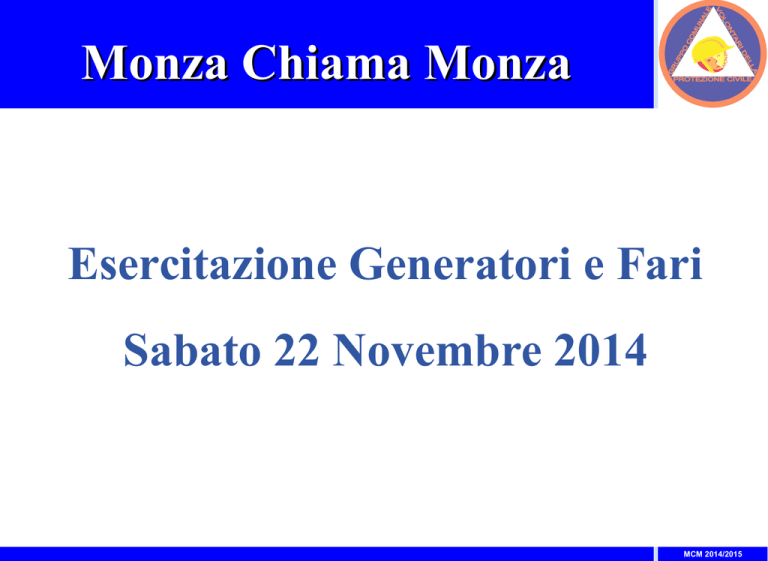

Monza Chiama Monza Esercitazione Generatori e Fari Sabato 22 Novembre 2014 MCM 2014/2015 Agenda Mettiamoci in sicurezza Un po’di teoria Dispositivi di sicurezza Generatori Connettori Utilizzatori Procedura di montaggio Domande e risposte MCM 2014/2015 Mettiamoci in sicurezza Dispositivi di Protezione Individuale prodotti che hanno la funzione di salvaguardare la persona che l'indossi o comunque li porti con sé, da rischi per la salute e la sicurezza, sia in ambito domestico, sia in ambito sportivo, sia in ambito ricreativo e, ovviamente, in campo lavorativo. [D.Lgs. 475/92] MCM 2014/2015 Mettiamoci in sicurezza I DPI diventeranno parte del vostro corpo SONO STATO CHIARO!!! MCM 2014/2015 Un po’di teoria Volt x Ampere = Watt MCM 2014/2015 La Tensione Si definisce come differenza di potenziale tra due punti di un circuito Si misura in Volt Può essere considerata la forza che mette in moto gli elettroni MCM 2014/2015 La Tensione MCM 2014/2015 La Corrente Si definisce come la quantità di carica elettrica che attraversa una determinata superficie nell’unità di tempo Si misura in Ampere La corrente e l’intensità sono la stessa cosa MCM 2014/2015 La Corrente MCM 2014/2015 La Potenza Si definisce come il lavoro compiuto nell’unità di tempo Si misura in WATT E’ il prodotto della tensione per l’intensità (W=VxA) MCM 2014/2015 Diamo i numeri Volt x Ampere = Watt 220 V x 16 A = 3.520 W (3,5 KW) 100 V x 1 A = 100 W 50 V x 2 A = 100 W 1 V x 100 A = 100 W MCM 2014/2015 Dispositivi di Sicurezza MCM 2014/2015 Tipi di Contatto Contatto Indiretto Contatto Diretto MCM 2014/2015 Le Protezioni L’impianto di TERRA: Agisce raccogliendo le tensioni e scaricandole verso terra. L’interruttore MAGNETOTERMICO: Interviene magneticamente in caso di cortocircuito. Interviene termicamente in caso di sovraccarico. L’interruttore DIFFERENZIALE: Interviene se rileva una differenza tra correnti in entrata e correnti in uscita. La protezione IP (International Protection): E’ un codice che riassume il livello di protezione di un'apparecchiatura elettrica. MCM 2014/2015 Le Protezioni MCM 2014/2015 Le Protezioni 1° Cifra Descrizione 2° Cifra Descrizione 1 Protezione da oggetti solidi maggiori di 50 mm 1 Protezione da gocce d’acqua 2 Protezione da oggetti solidi maggiori di 12 mm 2 Protezione da gocce d’acqua deviate fino a 15° 3 Protezione da oggetti solidi maggiori di 2.5 mm 3 Protezione da vapori d’acqua 4 Protezione da oggetti solidi maggiori di 1 mm 4 Protezione da spruzzi d’acqua 5 Protezione da polveri 5 Protezione da getti d’acqua 6 Protezione forte da polveri 6 Protezione da getti forti d’acqua o mareggiate 7 Protezione contro l’immersione 8 Protezione contro l’immersione continua MCM 2014/2015 Generatori GENERATORE apparecchio atto a produrre energia Elettrica sfruttando energia Meccanica Honda EU10i 900W - 230V Benzina Honda EU30is 3KW - 230V Benzina Bai Tecnica 16KW - 230/380V Gasolio Kawasaki GA1400A 1,2KW - 230V Benzina Sono apparati dotati di motore a scoppio che quindi emettono sostanze “dannose” per l’organismo. Per questo sono da utilizzare ESCLUSIVAMENTE all’aperto Hanno grado di protezione (IP) inferiore agli altri accessori in nostro possesso, tranne il Bai Tecnica. Si deve prestare attenzione quando si utilizzano in condizioni meteo avverse (es. non posizionarlo in una pozzanghera) MCM 2014/2015 Fari Alogeno 500W Alogeno 500W con basamento a terra Alogeno 500W con tre-piedi TOWER LUX “GAS” 700W (compresi ventilatori) “GAS” 250W (dopo lo spunto) Alogeno 1500W MCM 2014/2015 Mezzi di “distribuzione” PROLUNGA CEE-CEE QUADRO 3 VIE 1 CEE (M) 3 CEE (F) Con interruttori di sicurezza ogni presa QUADRO 1 VIA 1 CEE (M) 3 CEE (F) Con interruttori di sicurezza generale MCM 2014/2015 Accessori MOLTIPLICATORE CEE (M) 3 CEE (F) ADATTATORE Civile (M) CEE (F) Cavetto Schuko CEE (F) per generatori EU10 e GA1400A ADATTATORE CEE (M) 2 Civile (F) MCM 2014/2015 Come si usa??? MCM 2014/2015 Honda EU10i 1 Tappo carburante con rubinetto per sfiato 2 Levetta dell’aria 3 Interruttore 0-1 e avviamento a “strappo” 4 Presa Schuko 220V, pannello di verifica funzionamento ed interruttore per velocità 5 “Vano motore” filtro dell’aria e tappo dell’olio 6 “Vano candela” MCM 2014/2015 Kawasaki GA1400A Sul retro 1 Tappo carburante con indicatore di livello 2 Vano candela e levetta dell’aria 3 Presa “schuko” 220V e pannello di verifica funzionamento ed interruttore di spegnimento 3 bis Rubinetto carburante Tappo dell’olio 4 Avviamento a strappo MCM 2014/2015 Honda EU 30is 1 Tappo carburante e indicatore di livello 2 Rubinetto carburante levetta dell’aria chiave per l’avviamento elettrico interruttore velocità 2 prese CEE (F) 3 Avviamento a strappo di “emergenza” 4 Tappo dell’olio 5 “Vano motore” e candela MCM 2014/2015 Bai Tecnica 16 KW 1 Tappo Carburante 2 Chiave d’avviamento elettrico pannello di controllo funzionamento indicatori di misure Interruttori di sicurezza e “abilitazione” conta ore di funzionamento pulsante di spegnimento 3 Pannello distribuzione 6 prese CEE (F) 220V 1 presa CEE (F) 380V pulsante d’emergenza 4 Piedini stabilizzatori 5 Pannello di controllo torre faro MCM 2014/2015 Come si mette in pratica??? MCM 2014/2015 Procedura Standard Operatori A e B: scaricano dal mezzo il generatore. Operatore A: predispone il cavo di alimentazione ed il cavo di messa a terra. Operatore B: verifica che tutti gli interruttori del generatore e dei quadretti siano aperti (in posizione OFF).Verifica che il generatore sia pronto per essere utilizzato: pieno di benzina, rubinetto benzina aperto, interruttore d’accensione posizionato su ON. Attende la comunicazione dall’Operatore A che abbia completato il collegamento dei cavi ed accende il generatore. Operatore A: posiziona il faro e lo accende. Operatore A: rimane a presidiare il generatore. MCM 2014/2015 GRAZIE per l’attenzione Fabio Viganò [email protected] MCM 2014/2015
