Scheda Lab 5 Circuiti Serie Parallelo Misto

Laboratorio di Fisica I.I.S. “V. MORETTI” Roseto degli Abruzzi (Te)
Scheda di Laboratorio N°05/CL IIa
Obiettivo della prova: Verifica sperimentale circuiti serie / parallelo / misto
Presentazione dell'esperienza

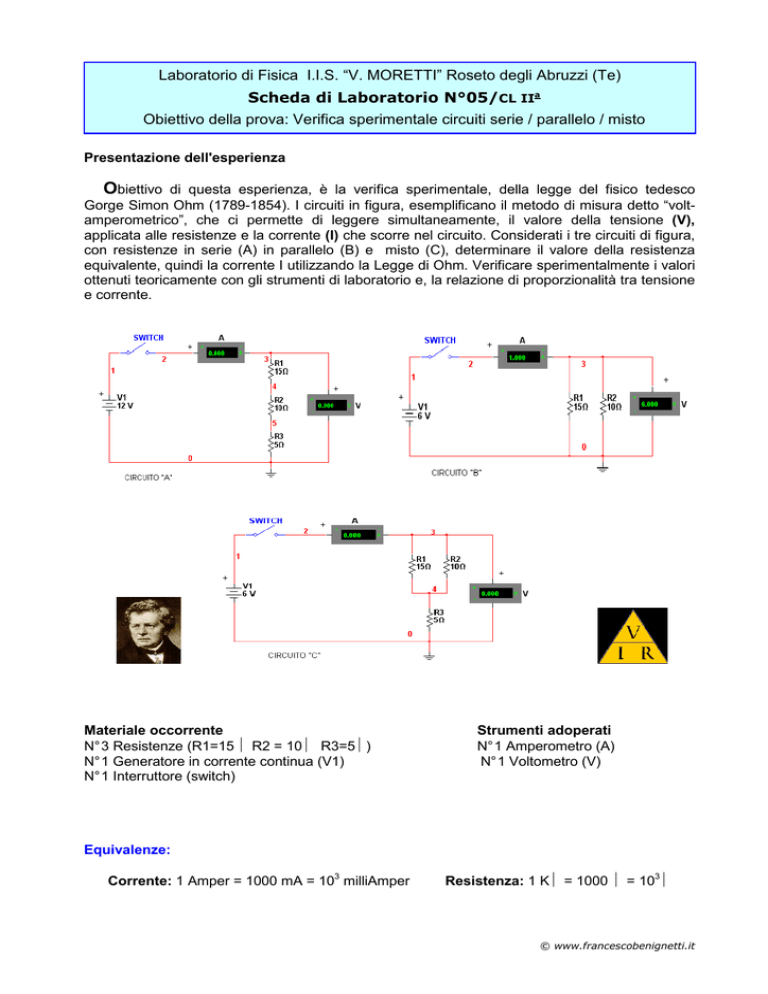

Obiettivo di questa esperienza, è la verifica sperimentale, della legge del fisico tedesco
Gorge Simon Ohm (1789-1854). I circuiti in figura, esemplificano il metodo di misura detto “voltamperometrico”, che ci permette di leggere simultaneamente, il valore della tensione (V),
applicata alle resistenze e la corrente (I) che scorre nel circuito. Considerati i tre circuiti di figura,
con resistenze in serie (A) in parallelo (B) e misto (C), determinare il valore della resistenza
equivalente, quindi la corrente I utilizzando la Legge di Ohm. Verificare sperimentalmente i valori
ottenuti teoricamente con gli strumenti di laboratorio e, la relazione di proporzionalità tra tensione
e corrente.
Materiale occorrente
N° 3 Resistenze (R1=15 Ω R2 = 10Ω R3=5Ω)
N° 1 Generatore in corrente continua (V1)
N° 1 Interruttore (switch)
Strumenti adoperati
N° 1 Amperometro (A)
N° 1 Voltometro (V)
Equivalenze:
Corrente: 1 Amper = 1000 mA = 103 milliAmper
Resistenza: 1 KΩ = 1000 Ω = 103Ω
© www.francescobenignetti.it
ORA TOCCA A TE
1. Completa le tabelle, inserendo i valori calcolati e misurati nelle specifiche colonne.
Ricorda che poi, a casa, dovrai ri-compilare tale tabella sull’apposito spazio del foglio di
relazione.
CIRCUITO “A” (serie)
Step N°
R equivalente
(ohm Ω)
1
2
3
V calcolata
(Volt)
6
7,5
12
I calcolata
(mA)
V misurata
(Volt)
I misurata
(mA)
V misurata
(Volt)
I misurata
(mA)
V misurata
(Volt)
I misurata
(mA)
CIRCUITO “B” (parallelo)
Step N°
R equivalente
(ohm Ω)
1
2
3
V calcolata
(Volt)
3
4,5
6
I calcolata
(mA)
CIRCUITO “C” (misto)
Step N°
R equivalente
(ohm Ω)
1
2
3
V calcolata
(Volt)
I calcolata
(mA)
3
4,5
6
2. Disegna su carta millimetrata, n° 3 grafici(uno pe r ogni circuito), riportando sulle ascisse i
valori della tensione V (volt) e sulle ordinate quelli della corrente I (mA) utilizzando i valori
misurati ricavati dalle varie tabelle.
3. Dalle osservazioni dei grafici che hai disegnato, formula le varie ipotesi di relazione tra
tensione (V) e corrente (A).
NOTE e/o FORMULE:
© www.francescobenignetti.it
