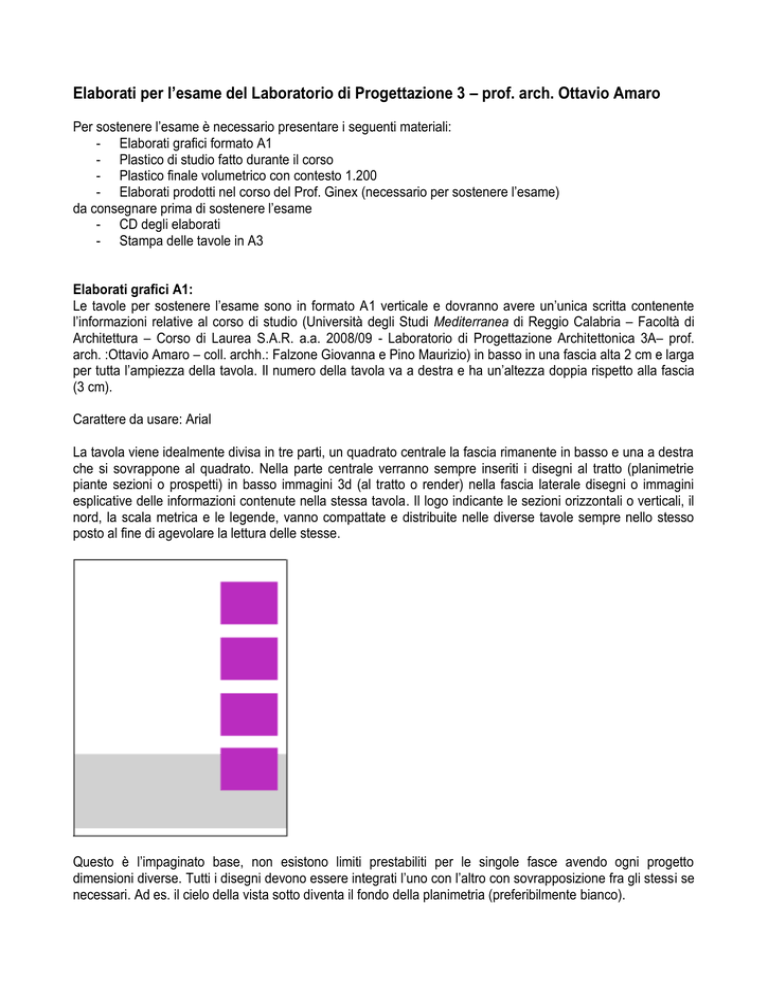

Elaborati per l’esame del Laboratorio di Progettazione 3 – prof. arch. Ottavio Amaro
Per sostenere l’esame è necessario presentare i seguenti materiali:
- Elaborati grafici formato A1
- Plastico di studio fatto durante il corso
- Plastico finale volumetrico con contesto 1.200
- Elaborati prodotti nel corso del Prof. Ginex (necessario per sostenere l’esame)
da consegnare prima di sostenere l’esame
- CD degli elaborati
- Stampa delle tavole in A3
Elaborati grafici A1:
Le tavole per sostenere l’esame sono in formato A1 verticale e dovranno avere un’unica scritta contenente
l’informazioni relative al corso di studio (Università degli Studi Mediterranea di Reggio Calabria – Facoltà di
Architettura – Corso di Laurea S.A.R. a.a. 2008/09 - Laboratorio di Progettazione Architettonica 3A– prof.
arch. :Ottavio Amaro – coll. archh.: Falzone Giovanna e Pino Maurizio) in basso in una fascia alta 2 cm e larga
per tutta l’ampiezza della tavola. Il numero della tavola va a destra e ha un’altezza doppia rispetto alla fascia
(3 cm).
Carattere da usare: Arial
La tavola viene idealmente divisa in tre parti, un quadrato centrale la fascia rimanente in basso e una a destra
che si sovrappone al quadrato. Nella parte centrale verranno sempre inseriti i disegni al tratto (planimetrie
piante sezioni o prospetti) in basso immagini 3d (al tratto o render) nella fascia laterale disegni o immagini
esplicative delle informazioni contenute nella stessa tavola. Il logo indicante le sezioni orizzontali o verticali, il
nord, la scala metrica e le legende, vanno compattate e distribuite nelle diverse tavole sempre nello stesso
posto al fine di agevolare la lettura delle stesse.
Questo è l’impaginato base, non esistono limiti prestabiliti per le singole fasce avendo ogni progetto
dimensioni diverse. Tutti i disegni devono essere integrati l’uno con l’altro con sovrapposizione fra gli stessi se
necessari. Ad es. il cielo della vista sotto diventa il fondo della planimetria (preferibilmente bianco).
Anche la scelta del tipo di rappresentazione (tutto al tratto, al tratto e render) resta a discrezione dello
studente.
Esempio
Contenuti delle singole tavole:
Tavola 1:
- planimetria 1.1000 comprendente il contesto fino alla fiumara Amendolea (al centro);
- profili e sezioni 1.1000 fino alla fiumara (in basso)
- lateralmente schemi di progetto (indicanti allineamenti, direzioni, geometria, schizzi, etc.)
Tavola 2
- planivolumetrico 1.500 al centro
- immagine territoriale (in basso)
- sezioni ideogrammatiche 1.500 di progetto
Tavola 3:
- pianta attacco a terra (o pianta tipo) 1.200 con ombre (al centro)
- sezione 1.200 (anche prospettica) significativa per comprendere l’idea base del progetto (in basso)
- lateralmente viste tridimensionali
Tavole n:
Le rimanenti tavole, seguendo lo schema di base dovranno contenere,
- al centro : piante altri livelli o sezioni e prospetti 1.500/200 in base alle dimensioni del progetto. Questi
possono essere integrati (ossia una pianta - o più - e una sezione – o più - , solo piante, ancora
sezioni e prospetti etc.)
- sotto: sempre una vista tridimensionale
- lateralmente: immagini tridimensionali, foto del plastico, disegni al tratto, tutti dovrebbero integrare le
informazioni relative alle singole tavole.
NB. Il numero dei disegni disposti lateralmente è libero, alcune tavole potranno contenerne da uno a tre per
es., o nessuno. Si ricorda di allineare sempre, compattandole possibilmente insieme, le informazioni per la
lettura dei disegni: scale metriche, legende, nord e logo indicante sezioni orizzontali e verticali.
Plastico finale 1.200
Il plastico deve comprendere quanto più possibile di contesto.
Si consiglia di usare un unico materiale, monocromatico per le curve di livello (cartone per es.) mentre i volumi
del progetto potrebbero essere di un altro colore, altrimenti tutto bianco (preferibile).
CD
deve contenete:
- Tavole A1 (a livelli separati se fatte con photoshop, se elaborate in autocad/archicad, vanno salvate a
parte anche le eventuali immagini utilizzate);
- Tavola manifesto (a livelli separati o con singole immagini):
- Foto dei plastici (compreso quello di studio);
- Scheda word contenente nome, cognome, matricola, recapiti telefonici e foto.
