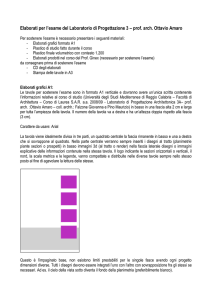

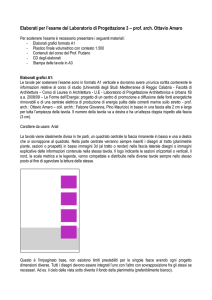

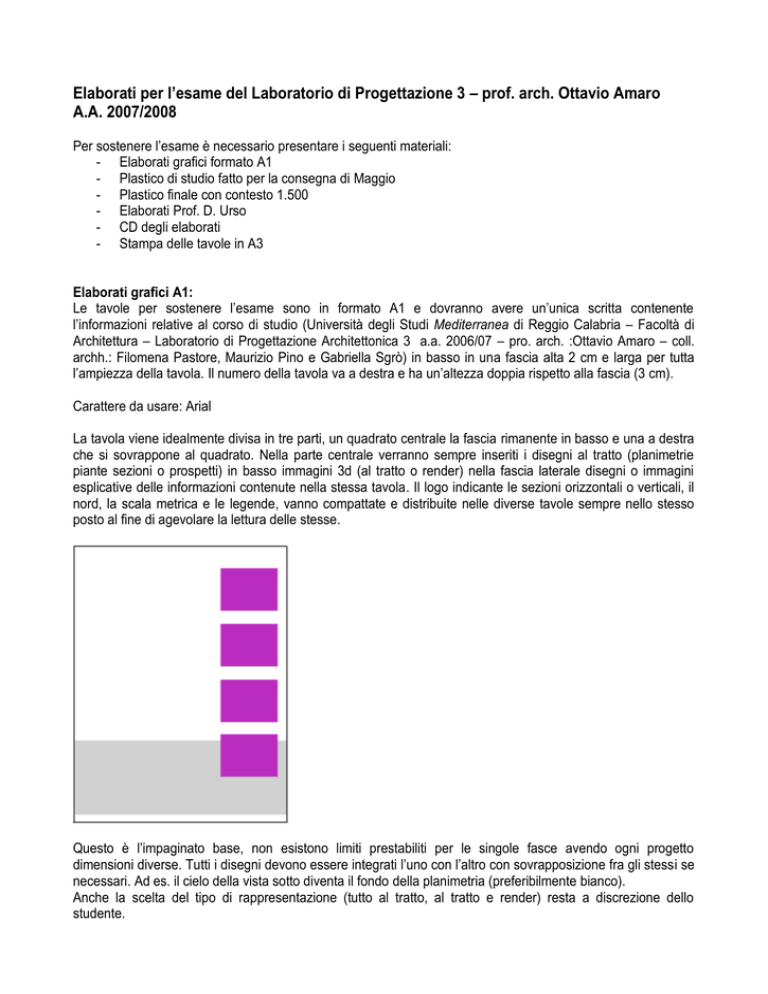

Elaborati per l’esame del Laboratorio di Progettazione 3 – prof. arch. Ottavio Amaro
A.A. 2007/2008
Per sostenere l’esame è necessario presentare i seguenti materiali:
- Elaborati grafici formato A1
- Plastico di studio fatto per la consegna di Maggio
- Plastico finale con contesto 1.500
- Elaborati Prof. D. Urso
- CD degli elaborati
- Stampa delle tavole in A3
Elaborati grafici A1:
Le tavole per sostenere l’esame sono in formato A1 e dovranno avere un’unica scritta contenente
l’informazioni relative al corso di studio (Università degli Studi Mediterranea di Reggio Calabria – Facoltà di
Architettura – Laboratorio di Progettazione Architettonica 3 a.a. 2006/07 – pro. arch. :Ottavio Amaro – coll.
archh.: Filomena Pastore, Maurizio Pino e Gabriella Sgrò) in basso in una fascia alta 2 cm e larga per tutta
l’ampiezza della tavola. Il numero della tavola va a destra e ha un’altezza doppia rispetto alla fascia (3 cm).
Carattere da usare: Arial
La tavola viene idealmente divisa in tre parti, un quadrato centrale la fascia rimanente in basso e una a destra
che si sovrappone al quadrato. Nella parte centrale verranno sempre inseriti i disegni al tratto (planimetrie
piante sezioni o prospetti) in basso immagini 3d (al tratto o render) nella fascia laterale disegni o immagini
esplicative delle informazioni contenute nella stessa tavola. Il logo indicante le sezioni orizzontali o verticali, il
nord, la scala metrica e le legende, vanno compattate e distribuite nelle diverse tavole sempre nello stesso
posto al fine di agevolare la lettura delle stesse.
Questo è l’impaginato base, non esistono limiti prestabiliti per le singole fasce avendo ogni progetto
dimensioni diverse. Tutti i disegni devono essere integrati l’uno con l’altro con sovrapposizione fra gli stessi se
necessari. Ad es. il cielo della vista sotto diventa il fondo della planimetria (preferibilmente bianco).
Anche la scelta del tipo di rappresentazione (tutto al tratto, al tratto e render) resta a discrezione dello
studente.
Esempio
Contenuti delle singole tavole:
Tavola 1:
- planimetria 1.1000 comprendente il contesto fino alla fiumara Amendolea (al centro);
- profili e sezioni 1.1000 fino alla fiumara (in basso)
- lateralmente schemi di progetto (indicanti allineamenti, direzioni, geometria, schizzi, riferimenti, etc.)
- prospettiva o assonometria generale
Tavola 2
- planivolumetrico 1.200 al centro
- immagine territoriale significativa per comprendere l’idea base del progetto (in basso)
Tavola 3:
- pianta attacco a terra 1.200 (al centro)
- pianta dell’eventuale piano dei parcheggi scala 1:500
- sezione 1.200 (anche prospettica) significativa per comprendere l’idea base del progetto (in basso)
- lateralmente: immagini tridimensionali di approfondimento, al tratto o a render, per integrare le
informazioni relative alla singola tavola.
Tavole n:
Le rimanenti tavole, seguendo lo schema di base dovranno contenere,
- al centro : piante altri livelli scala1:200 (possibilmente pianta tipo riportata con le ombre)
- sotto: sempre una vista tridimensionale, o una sezione prospettica 1:200 o un prospetto con le ombre
- lateralmente: immagini tridimensionali di approfondimento, al tratto o a render, per integrare le
informazioni relative alla singola tavola.
NB. Il numero dei disegni disposti lateralmente è libero, alcune tavole potranno contenerne da uno a tre per
es., o nessuno. Si ricorda di allineare sempre, compattandole possibilmente insieme, le informazioni per la
lettura dei disegni: scale metriche, legende, nord e logo indicante sezioni orizzontali e verticali.
Plastico finale 1.500
Il plastico deve comprendere quanto più possibile di contesto.
Si consiglia di usare un unico materiale, monocromatico per le curve di livello (cartone per es.) mentre i volumi
del progetto potrebbero essere di un altro colore, altrimenti tutto bianco (preferibile).
CD
deve contenete:
- Tavole A1 (a livelli separati se fatte con photoshop, se elaborate in autocad/archicad, vanno salvate a
parte anche le eventuali immagini utilizzate);
- Foto dei plastici (compreso quello di studio);
- Scheda word contenente nome, cognome, matricola, recapiti telefonici e foto.
Esame orale
Allo studente verrà chiesto di discutere sui temi trattati durante le lezioni e su almeno uno dei testi di
architettura presenti in bibliografia.
