Scritto del 04/07/02 - Università di Pavia

UNIVERSITÀ DEGLI STUDI DI PAVIA
DIPARTIMENTO DI ELETTRONICA
via Ferrata,1 27100 Pavia (Italy)
Tel.: (+39) 382 - 505.200
Fax: (+39) 382 - 422.583
Corso di Misure Elettroniche
4 Luglio 2002

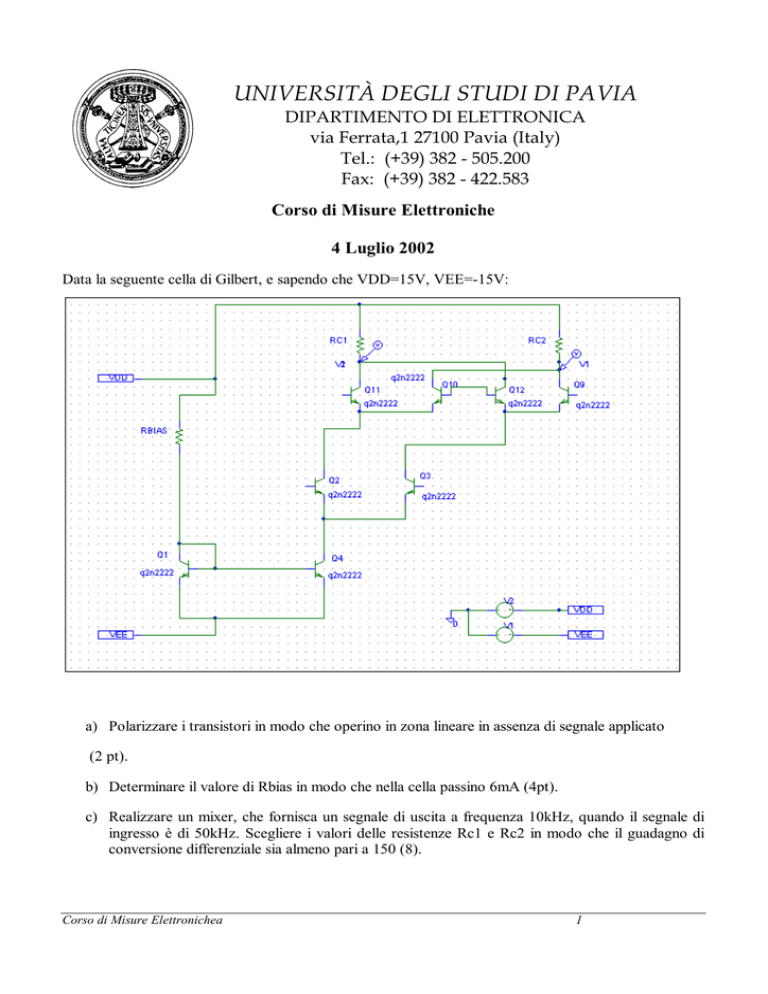

Data la seguente cella di Gilbert, e sapendo che VDD=15V, VEE=-15V:
a) Polarizzare i transistori in modo che operino in zona lineare in assenza di segnale applicato
(2 pt).
b) Determinare il valore di Rbias in modo che nella cella passino 6mA (4pt).
c) Realizzare un mixer, che fornisca un segnale di uscita a frequenza 10kHz, quando il segnale di
ingresso è di 50kHz. Scegliere i valori delle resistenze Rc1 e Rc2 in modo che il guadagno di
conversione differenziale sia almeno pari a 150 (8).
Corso di Misure Elettronichea
1
d) Determinare la densità spettrale di potenza di rumore in uscita, dovuta al runore termico dei
resistori Rc1 e Rc2 (4pt).
Si vuole utilizzare la cella di Gilbert, cosi’ realizzata, come comparatore di fase. In particolare, si
vuole caratterizzare la rete RC, qui riportata. A questo scopo, un segnale sinusoidale di tensione,
variabile in frequenza, viene applicato ad un ingresso della cella di Gilbert ed all’ ingresso della rete
RC. L’ uscita della rete RC costituisce il secondo ingresso della cella di Gilbert.
e) Si progetti la rete in modo che i due ingressi della cella siano sfasati di 45° ad una frequenza di
60kHz (2pt).
f) Considerato che i segnali di ingresso sono riferiti a massa, mentre la cella di Gilbert è differenziale,
si disegni il circuito comprensivo di rete RC e comparatore di fase, evidenziando la strategia con cui
fornire i segnali al comparatore di fase (2pt.).
g) Si determini il valor medio della tensione di uscita quando lo sfasamento in ingresso è pari a : 0°,
45°, 90° (8pt).
Corso di Misure Elettroniche
2
