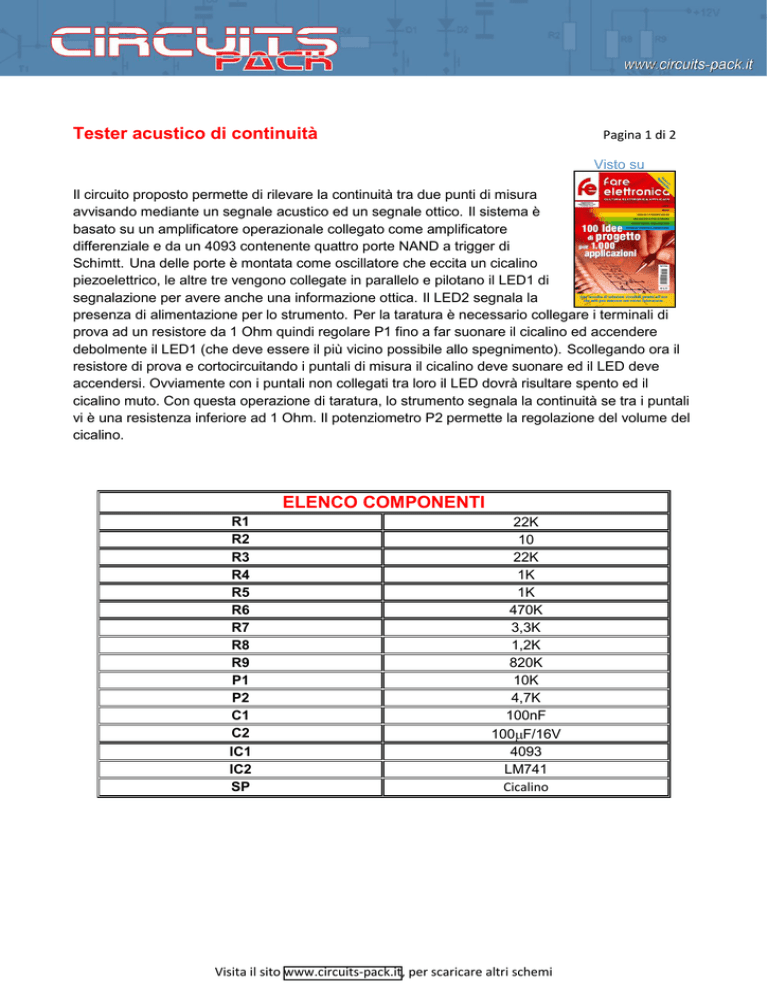

Tester acustico di continuità
Pagina 1 di 2
Visto su
Il circuito proposto permette di rilevare la continuità tra due punti di misura
avvisando mediante un segnale acustico ed un segnale ottico. Il sistema è
basato su un amplificatore operazionale collegato come amplificatore
differenziale e da un 4093 contenente quattro porte NAND a trigger di
Schimtt. Una delle porte è montata come oscillatore che eccita un cicalino
piezoelettrico, le altre tre vengono collegate in parallelo e pilotano il LED1 di
segnalazione per avere anche una informazione ottica. Il LED2 segnala la
presenza di alimentazione per lo strumento. Per la taratura è necessario collegare i terminali di
prova ad un resistore da 1 Ohm quindi regolare P1 fino a far suonare il cicalino ed accendere
debolmente il LED1 (che deve essere il più vicino possibile allo spegnimento). Scollegando ora il
resistore di prova e cortocircuitando i puntali di misura il cicalino deve suonare ed il LED deve
accendersi. Ovviamente con i puntali non collegati tra loro il LED dovrà risultare spento ed il
cicalino muto. Con questa operazione di taratura, lo strumento segnala la continuità se tra i puntali
vi è una resistenza inferiore ad 1 Ohm. Il potenziometro P2 permette la regolazione del volume del
cicalino.
ELENCO COMPONENTI
R1
R2
R3
R4
R5
R6
R7
R8
R9
P1
P2
C1
C2
IC1
IC2
SP
22K
10
22K
1K
1K
470K
3,3K
1,2K
820K
10K
4,7K
100nF
100 F/16V
4093
LM741
Cicalino
