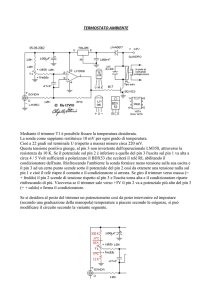

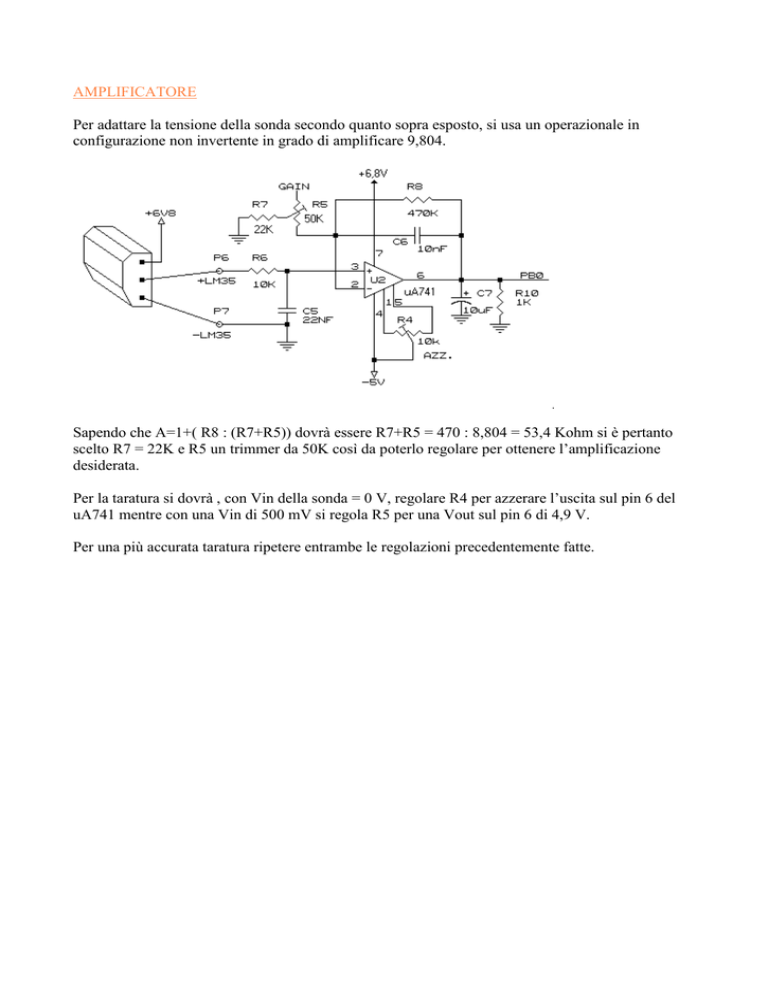

AMPLIFICATORE
Per adattare la tensione della sonda secondo quanto sopra esposto, si usa un operazionale in
configurazione non invertente in grado di amplificare 9,804.
Sapendo che A=1+( R8 : (R7+R5)) dovrà essere R7+R5 = 470 : 8,804 = 53,4 Kohm si è pertanto
scelto R7 = 22K e R5 un trimmer da 50K così da poterlo regolare per ottenere l’amplificazione
desiderata.
Per la taratura si dovrà , con Vin della sonda = 0 V, regolare R4 per azzerare l’uscita sul pin 6 del
uA741 mentre con una Vin di 500 mV si regola R5 per una Vout sul pin 6 di 4,9 V.
Per una più accurata taratura ripetere entrambe le regolazioni precedentemente fatte.
