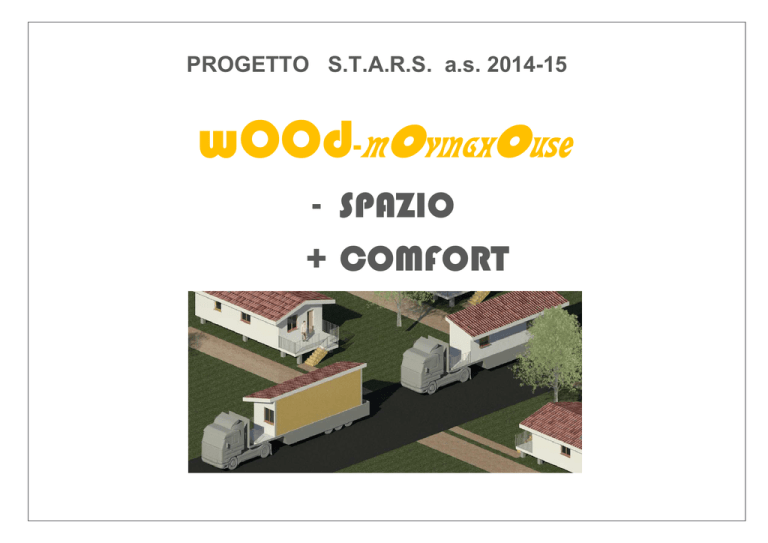

PROGETTO S.T.A.R.S. a.s. 2014-15
wOOd-movinghouse
- SPAZIO
+ COMFORT
“Energia ed ecologia: meno risorse, più benessere”
CONTENUTI:
INTRODUZIONE
1_ Energia ed ecologia
2_ Benessere componibile
3_ Nuovi materiali e tecnologia edilizia in legno
4_ Render
5_ Disegni
INTRODUZIONE
wOOd O
O
Il progetto
-m vingh use che proponiamo per questa edizione del concorso “GiovaniImprenditoriPordenoneAwards2015” riguarda
lo studio di unità abitative trasportabili, componibili e assemblabili in tempi ridotti (24 - 48 ore) da utilizzare in caso di calamità naturali. Questi edifici
sono in grado di offrire ottimi comfort abitativi, tali da renderli adeguati anche qualora i tempi di utilizzo risultino essere più prolungati rispetto a quanto
previsto. Le unità abitative sono dotate di impianti fotovoltaici e a solare termico al fine di renderle il più possibile autosufficienti dal punto di vista
energetico.
Tale progetto nasce a seguito di un intenso lavoro di ricerca, il quale ha evidenziato casi di disagio dovuti a elementi anche tra loro opposti: in alcuni
casi infatti, le persone vengono alloggiate per periodi molto lunghi in "abitazioni" di emergenza alquanto anguste, prive di un adeguato isolamento ed
in spazi estremamente ridotti. In altri casi, invece, la realizzazione di nuovi insediamenti edilizi di emergenza hanno snaturato il territorio, nonché il
tessuto socio-economico in esso precedentemente insediato.
wOOd O
O
-m vingh use si vuole dare una risposta a tali problematiche offrendo edifici di emergenza da utilizzarsi anche per lunghi
Con
periodi in quanto dotati di elevati standard di comfort abitativo, a costi contenuti, grazie ai nuovi materiali e alle tecnologie impiegate nelle costruzioni
in legno.
wOOd O
O
-m vingh use intende rivisitare le procedure e le modalità di intervento da applicare in tali contesti, basandosi sugli errori
Il progetto
commessi precedentemente, nonché fondando l’idea progettuale su principi riguardanti il risparmio energetico, il ridotto impatto ambientale, il
benessere all’interno dell’unità abitativa e l’autosufficienza dal punto di vista energetico. Ma non solo: velocità, qualità e costi ridotti sono i punti di
chiave dell’intero progetto.
Energia ed ecologia
wOOd-mOvinghOuse
propone edifici costruiti in legno, capaci quindi di rispettare l'ambiente in quanto il legno utilizzato dispone di tutti i
certificati che ne garantiscono la provenienza da foreste e boschi gestiti in modo sostenibile. Il legno garantisce ottimi livelli di isolamento termico
anche con spessori ridotti; è in grado di influire sull'equilibrio igrometrico ambientale, in quanto risulta essere capace di assorbire e cedere umidità in
relazione all'ambiente nel quale viene inserito. Il legno costituente i pannelli Xlam è a vista nella maggior parte interna dell'edificio. Tutto ciò, oltre a
diminuire il costo (anche grazie agli impianti i quali non vengono inglobati nella stratigrafia della parete, ma sono esterni), offre una sensazione di
gradevole calore che solo il legno naturale sa offrire.
La durabilità del legno è' garantita! Grazie a iter progettuali in grado di rispettare standard di qualità e completezza molto elevati, è possibile evitare il
degrado degli elementi lignei causa del contatto con l'umidità che potrebbe provocare attacchi fungini. Nella parte esterna, infatti, il legno
appartenente alla struttura dell'edificio è completamente protetto, essendo quest'ultimo coperto da uno strato di cappotto in polistirene espanso e
intonaco i quali, grazie alle loro caratteristiche di impermeabilità, impediscono all'acqua di arrivare e ristagnare nei pressi dell'elemento ligneo, oltre a
svolgere la loro funzione primaria: completare il pacchetto di isolamento termico.
La costruzione poggia su struttura in acciaio a sua volta collocata su adeguate fondazioni.
L'utilizzo di materiali lignei ed adeguati isolamenti permettono, grazie alla quasi totale assenza dei ponti termici ed ai bassi valori di trasmittanza, di
avere bisogni comunque minimi a riguardo il riscaldamento invernale e il raffrescamento estivo. Questo dato, più di ogni altro, permette il basso
fabbisogno energetico, parte del quale viene soddisfatto da appositi impianti che sfruttano le energie rinnovabili, quali: pannelli a solare termico per
la produzione di acqua calda e impianti fotovoltaici per la produzione di energia elettrica.
Benessere componibile
Il punto saliente del progetto riguarda la componibilità di più moduli dalle dimensioni standard di 2,5 metri di larghezza per 10 metri di lunghezza (più
2 metri di veranda); dimensioni tali da renderli facilmente trasportabili con un qualsiasi autoarticolato, senza bisogno di ricorrere a trasporti
eccezionali.
I vari elementi, assemblati tra loro, offrono una modularità che può portare a edifici dalle dimensioni di 10 metri di lunghezza e larghezze equivalenti a
5 - 7,5 o 10 metri. Pur potendo formare diverse tipologie di unità abitative, nell'elaborato grafico sono state analizzate due soluzioni relativamente di 5
e 7,5 metri di larghezza adatte, la prima ad un nucleo familiare di 2-3 persone, la seconda per un nucleo familiare di 4-6 persone.
La componibilità è facilitata in quanto l'assemblaggio risulta tecnicamente semplice grazie a incastri che si possono ottenere sui pannelli portanti
Xlam, facilmente realizzabili con moderni centri di taglio a controllo numerico. Tali incastri sono assemblati a secco con l'utilizzo di viti in modo
estremamente rapido e veloce. Le viti rimangono a vista all'interno dell'edificio, insieme al legno del pannello Xlam, mentre all'esterno è prevista la
posa di uno strato di intonaco per il cappotto, realizzabile in loco sui punti di giunzione.
Nuovi materiali e tecnologia edilizia in legno
L'utilizzo dei pannelli Xlam per la realizzazione delle nostre unità immobiliari hanno diversi vantaggi, tra i quali:
RESISTENZA AL SISMA: le strutture che utilizzano tali pannelli sono progettate e realizzate per garantire la resistenza nei confronti delle
azioni statiche e dinamiche ("comportamento scatolare" o "scocca monolitica").
RESISTENZA AL FUOCO: gli edifici sono progettati e realizzati al fine di assicurare un'elevata resistenza al fuoco. Ciò significa che
garantiscono la sicurezza necessaria all'evacuazione degli inquilini, evitando così la perdita di vite umane e/o, addirittura, permettendo il
recupero dell'ossatura portante. Con queste caratteristiche, tali pannelli rispettano le esigenze normative più attuali e severe.
EFFICIENZA ENERGETICA: le strutture, come già accennato sono progettate e realizzate secondo un'ottica che si basa sul risparmio
energetico elevato grazie ad un'eccellente inerzia termica invernale/estiva e tenuta all'aria.
MAGGIORE SPAZIO DISPONIBILE: a parità di superficie lorda, gli edifici che godono di questa tecnologia assicurano il 6% in più degli spazi
interni rispetto ai tradizionali sistemi costruttivi. Tutto ciò è possibile grazie al minor spessore delle pareti costituenti la struttura, le quali
garantiscono comunque gli standard energetici previsti dalle normative.
ISOLAMENTO ACUSTICO : con questa tecnologia costruttiva, nelle unioni tra i vari pannelli sono previsti appositi accorgimenti per garantire il
rispetto degli standard d'isolamento acustico.
MONTAGGIO RAPIDO: l'Xlam rappresenta un ottimo materiale per la costruzione di edifici grazie alla prefabbricazione dei suoi elementi;
soprattutto per questo motivo è stato scelto per la realizzazione del nostro progetto.
Render
Unità abitativa per 2-3 persone
Unità abitativa per 4-6 persone
Vista di assieme insediamento abitativo con elementi trasportati su autoarticolati
Vista di assieme insediamento abitativo
Vista di assieme insediamento abitativo
Disegni
Unità per 2-3 persone
Disegni
Unità per 4-6 persone
