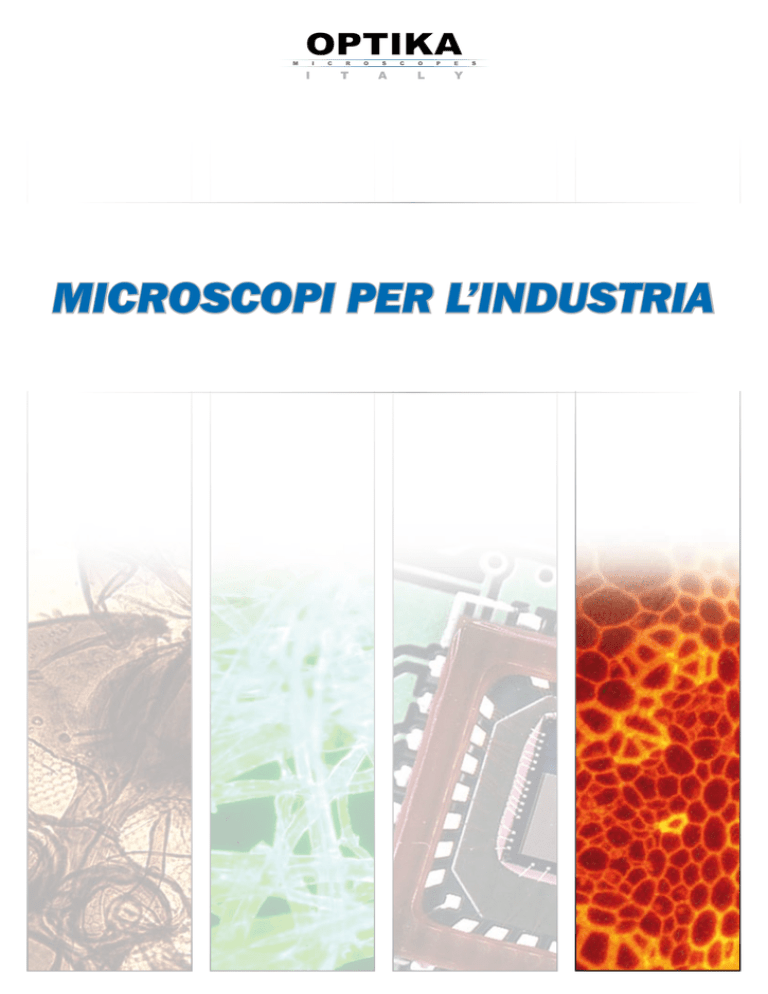

MICROSCOPI PER L`INDUSTRIA

microscopi per l’industria
SERIE LAB - Stereomicroscopi per insegnanti
SERIE SZM - Stereomicroscopi avanzati per insegnanti
SERIE SZR - Stereomicroscopi zoom per laboratorio
SERIE MODULARE - Stereomicroscopi modulari per l’industria
SZM-SMD - Stereomicroscopio per ispezione SMD
ACCESSORI - Illuminazione e posizionamento del campione
OPTIGEM - Stereomicroscopio gemmologico
SERIE INDUSTRIA - Microscopia per la metallurgia e la misurazione
Ver. 1.6.0
IT
lab series
Stereomicroscopi per insegnanti
www.optikamicroscopes.com
IT
SERIE LAB
Sede italiana
Optika Microscopes la divisione di M.A.D. Apparecchiature Scientifiche che commercializza
microscopi ottici. M.A.D., nata più di 30 anni fà, è diventata una delle aziende protagoniste
nel campo della strumentazione scientifica.
Un team di circa 60 persone in 3 diverse sedi europee è al lavoro per migliorare costantemente i nuovi modelli, dalla produzione al controllo qualità dai servizi di fornitura a quelli
post-vendita. Una rete di distributori locali estende l’eccellenza di Optika in termini di qualità,
innovazione, competitività dei prezzi ed assistenza agli utenti finali.
Ad oggi, Optika Microscopes offre una gamma di oltre 80 modelli di microscopi, completamente accessoriati ed utilizzabili nelle diverse applicazioni della microscopia ottica. Il mercato della microscopia ottica lancia infatti continue sfide alle quali Optika Microscopes risponde
con professionalità e costante impegno.
La serie
La serie LAB rappresenta l’entry-level della gamma di stereomicroscopi OPTIKA di livello professionale. Disegnati in particolare
per tutti quegli utenti che pur necessitando di una qualità professionale, non dispongono di budget elevati.
Sistema ottico
Oculari a largo campo WF10x/20mm. LAB 1 con obiettivo
doppio selezionabile 2x-4x.
LAB 2 obiettivo di tipo zoom ad incremento continuo
1x...4x ingrandimenti.
Piano portapreparati
Di serie dotati di disco bianco/nero di contrasto e disco in
vetro smerigliato per luce trasmessa. Con pinzette ferma
preparato.
Messa a fuoco
Per i due modelli la regolazione della messa a fuoco si realizza mediante coppia di manopole poste su entrambi i lati
dello stativo. Sistema a pignone e cremagliera.
Testata
Testate binoculari, girevoli a 360° con inclinazione a 45°.
Prevedono la regolazione della distanza interpupillare (tra
51 e 75 mm), e della compensazione diottrica.
Illuminatori
Doppio illuminatore per luce incidente e trasmessa dotato di due lampade alogene da 12V/10W. Alimentazione
230V/50Hz. Regolazione dell’intensità luminosa posta alla
base dello strumento. Dotati di filtri ottici correttori.
SERIE LAB - Stereomicroscopi per insegnanti
SERIE LAB - Caratteristiche tecniche
Testa
Modelli
Obbiettivi
Illuminazione
LAB 1
Binoculare
2x-4x selezionabile
Doppia, incidente e trasmessa. Lampade alogene da
12V/10W
LAB 2
Binoculare
Zoom ad incremento continuo
Doppia, incidente e trasmessa. Lampade alogene da
12V/10W
Testa
Binoculari, inclinate a 45°, ruotanti a 360°.
Distanza interpupillare
Regolabile tra 51 e 75 mm.
Oculari
WF10x/20 mm.
Piano portapreparati
Dotato di disco bianco/nero di contrasto e disco in vetro smerigliato per luce trasmessa. Con pinzette ferma preparato.
Obiettivi
LAB 1 doppio selezionabile 2x-4x. LAB 2 di tipo zoom a incremento continuo (10x ...40x ingrandimenti).
Messa a fuoco
A pignone e cremagliera, comandato da coppia di manopole
poste su entambi ilati.
Illuminazione
Doppio illuminatore per luce incidente e trasmessa, dotato di
lampade alogene da 12V/10W con filtri ottici correttivi (per luce
fredda). Regolazione del l’intensità luminosa nella base.
LAB-1
LAB-2
SERIE LAB - Stereomicroscopi per insegnanti
LAB SERIES - Accessori
ST-001
ST-002
ST-003
ST-004
ST-005
ST-023
ST-024
ST-040
ST-041
ST-100
ST-032
ST-012
ST-014
ST-028
M-013
ST-029
Coppia di oculari WF5x/22mm
Coppia di oculari WF10x/20mm
Coppia di oculari WF15x/15mm
Coppia di oculari WF20x/13mm
Oculare micrometrico WF10x
Lente addizionale 0,5x per LAB 2
Lente addizionale 1,5x per LAB 2
Condensatore per campo oscuro
Pinzetta per sostegno campioni
Tavolo traslatore
Coppia di paraocchi tipo 1
Disco portapreparati bianco/nero tipo 2 diam. 95 mm
Disco portapreparati in vetro smerigliato tipo 2 diam. 95 mm
Lampada alogena 12V/10W
Lampada alogena 12V/10W con specchio dicroico
Copertina antipolvere tipo 12
WWW.OPTIKAMICROSCOPES.COM
M.A.D. Iberica Aparatos Cientificos
c/. Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet)
08302 - MATARO (Barcelona) España
Tel: +34 937.586.245 Fax: +34 937.414.529
OPTIKA srl
Via Rigla, 30 - 24010 Ponteranica (BG) - Italia
Tel.: +39 035 571392 (6 linee r.a.) Fax: +39 035 571435
[email protected]
Alpha Optika Microscopes Hungary
2030 ÉRD, Kaktusz u. 22.- HUNGARY
Tel.: (23) 520-077 Fax: (23) 374-965
IT
serie szm
Stereomicroscopi avanzati per insegnanti
www.optikamicroscopes.com
IT
SERIE SZM
Sede italiana
Optika Microscopes la divisione di M.A.D. Apparecchiature Scientifiche che commercializza
microscopi ottici. M.A.D., nata più di 30 anni fà, è diventata una delle aziende protagoniste
nel campo della strumentazione scientifica.
Un team di circa 60 persone in 3 diverse sedi europee è al lavoro per migliorare costantemente i nuovi modelli, dalla produzione al controllo qualità dai servizi di fornitura a quelli
post-vendita. Una rete di distributori locali estende l’eccellenza di Optika in termini di qualità,
innovazione, competitività dei prezzi ed assistenza agli utenti finali.
Ad oggi, Optika Microscopes offre una gamma di oltre 80 modelli di microscopi, completamente accessoriati ed utilizzabili nelle diverse applicazioni della microscopia ottica. Il mercato della microscopia ottica lancia infatti continue sfide alle quali Optika Microscopes risponde
con professionalità e costante impegno.
La serie
Gli steromicroscopi della serie SZM sono strumenti espressamente dedicati al laboratorio e all’industria.
Per qualità ottiche e meccaniche essi si pongono al vertice di quella categoria di apparecchi ricercati per il loro eccezionale
rapporto qualità/prezzo. Accomunati dallo stesso sistema ottico, composto da testate binoculari e trinoculari a obiettivo zoom, i
quattro modelli della serie SZM trovano la giusta applicazione laddove si richiedano strumenti professionali ad un costo particolarmente contenuto. I numerosi accessori rendono ampia la scelta delle possibili configurazioni ed estendono la flessibilità degli
strumenti.
SZM-1
Binoculare con base a colonna
SZM-2
Trinoculare con base a colonna
SZM-3
Binoculare con base a sbalzo
SZM-4
Trinoculare con base a sbalzo
SERIE SZM - Stereomicroscopi avanzati per insegnanti
SERIE SZM - Caratteristiche tecniche
Modelli
Testata
Obiettivo
Stativo
Illuminazione
SZM-1
Binoculare
0,7 .... 4,5x Zoom
Base a colonna
Alogeno doppio 12V/15W per luce incidente e
trasmessa
SZM-2
Trinoculare
0,7 .... 4,5x Zoom
Base a colonna
Alogeno doppio 12V/15W per luce incidente e
trasmessa
SZM-3
Binoculare
0,7 .... 4,5x Zoom
Base a sbalzo
-----------
SZM-4
Trinoculare
0,7 .... 4,5x Zoom
Base a sbalzo
-----------
Testate
Binoculari e trinoculari ruotanti a 360° e inclinate a 45°.
Distanza interpupillare
Regolabile tra 51 e 75 mm.
Compensazione diottrica
Su entrambi i tubi oculari (bino & trino).
Oculari
EWF10x/20 mm
Obiettivo
Parafocale acromatico zoom 0,7x... 4,5x (fattore di zoom
6,428:1).
Piano portapreparati:
Per i modelli con illuminazione, disco bianco e nero di contrasto
e disco in vetro smerigliato per luce trasmessa.
Messa a fuoco
A pignone e cremagliera, comandato da coppia di manopole
poste su entambi ilati.
Stativi
A colonna, 30 mm e altezza 25 cm, base 26x20x6h cm.
A sbalzo altezza 42 cm, base 23x23 cm, lunghezza braccio orizzontale 45 cm.
Illuminatori
Doppio illuminatore per luce incidente e trasmessa, dotato di
lampade alogene da 12V/15W con filtri ottici correttivi (per luce
fredda). Regolazione del l’intensità luminosa nella base.
La luce incidente è orientabile.
SERIE SZM - Stereomicroscopi avanzati per insegnanti
SERIE SZM - Accessori
ST-081
ST-082
ST-083
ST-084
ST-085
ST-091
ST-086
ST-087
ST-088
ST-040
ST-041
ST-100
ST-089
ST-090
Coppia di oculari WF10x
Coppia di oculari WF15x
Coppia di oculari WF20x
Oculare micrometrico WF10x
Lente addizionale 0,5x
Lente addizionale 0,75x
Lente addizionale 1,5x
Lente addizionale 2x
Set per luce polarizzata (filtri e piano rotante)
Condensatore per campo oscuro
Pinzetta per sostegno campioni
Tavolo traslatore
Adattatore per macchina fotografica
Adattatore per telecamera CCD (per 1/3” sensore)
ST-090.1 Adattatore per telecamera CCD (per 1/2” sensore)
ST-036 Coppia di paraocchi tipo 2
ST-012 Disco portapreparati bianco/nero tipo 2 diam. 95 mm
ST-014 Disco portapreparati in vetro smerigliato tipo 2 diam. 95 mm
ST-038 Lampada alogena 12V/15W
ST-037 Lampada alogena 12V/15W con specchio dicroico
ST-033 Copertina antipolvere tipo 13
WWW.OPTIKAMICROSCOPES.COM
M.A.D. Iberica Aparatos Cientificos
c/. Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet)
08302 - MATARO (Barcelona) España
Tel: +34 937.586.245 Fax: +34 937.414.529
OPTIKA srl
Via Rigla, 30 - 24010 Ponteranica (BG) - Italia
Tel.: +39 035 571392 (6 linee r.a.) Fax: +39 035 571435
[email protected]
Alpha Optika Microscopes Hungary
2030 ÉRD, Kaktusz u. 22.- HUNGARY
Tel.: (23) 520-077 Fax: (23) 374-965
IT
SERIE SZR
Stereomicroscopi zoom per laboratorio
www.optikamicroscopes.com
IT
SERIE SZR
Sede italiana
Optika Microscopes la divisione di M.A.D. Apparecchiature Scientifiche che commercializza
microscopi ottici. M.A.D., nata più di 30 anni fà, è diventata una delle aziende protagoniste
nel campo della strumentazione scientifica.
Un team di circa 60 persone in 3 diverse sedi europee è al lavoro per migliorare costantemente i nuovi modelli, dalla produzione al controllo qualità dai servizi di fornitura a quelli
post-vendita. Una rete di distributori locali estende l’eccellenza di Optika in termini di qualità,
innovazione, competitività dei prezzi ed assistenza agli utenti finali.
Ad oggi, Optika Microscopes offre una gamma di oltre 80 modelli di microscopi, completamente accessoriati ed utilizzabili nelle diverse applicazioni della microscopia ottica. Il mercato della microscopia ottica lancia infatti continue sfide alle quali Optika Microscopes risponde
con professionalità e costante impegno.
LA SERIE
La serie di stereomicroscopi SZR é espressamente dedicata ai ricercatori. Le sue caratteristiche funzionali, le qualità ottiche e
meccaniche ne fanno un punto di riferimento all’ interno del mercato degli strumenti per la ricerca scientifica.
Essa si compone di 14 modelli caratterizzati da soluzioni tecniche studiate in funzione delle specifiche necessità dell’ utilizzatore.
Il cuore della serie SZR è rappresentato dalle testate di tipo binoculare e trinoculare dotate di ottica zoom. Ad esse si affiancano
numerosi tipi di basi e di stativi adatti ad ogni tipo di utilizzo. Una nutrita serie di accessori aumenta notevolmente le potenzialità
di questi strumenti.
SZr - Stereomicroscopi zoom per laboratorio
SERIE SZR - Caratteristiche generali
Componenti
Descrizione
Testate
Bino o trinoculare, inclinate a 45º e ruotanti a 360º.
Distanza interpupillare
Regolabile tra 52 e 75 mm
Compensazione diottrica
Regolabile in entrambi tubi portaoculari.
Oculari
EWF10x/22mm, high-point type for glasses.
Distanza di lavoro
100 mm.
Obiettivo
Parafocale acromatico zoom ad incremento continuo 0,67x...4,5x (45 ingrandimenti max. in configurazione standard, incrementabili a 180).
Ad eccezione dei modelli con stativo a sbalzo, tutti sono forniti con disco bianco/nero di contrasto. I
modelli predisposti per luce trasmessa sono dotati anche di disco in vetro smerigliato.
Piano portapreparati
Messa a fuoco
A pignone e cremagliera, comandata da coppia di manopole poste su entrambi lati del corpo del
sistema di messa a fuoco.
Illuminatori
Luce alogena da 12V/15W. I modelli SZR-9 e 10 sono gli unici con sistema di illuminazione incorporato. Mentre per tutti i modelli restanti dotati di illuminazione è previsto il sistema attraverso alimentatore/i esterno/i.
La serie dispone di 5 tipi diversi per ogni esigenza. Quello semplice per visione senza illuminazione
trasmessa, semplice + base diascopica per disporre anche di illuminazione trasmessa, integrale con
illuminazione incorporata e per ultimi quelli a sbalzo semplice o complesso per la visione di oggetti
in lavorazioni o manipolazioni speciali.
Stativi
Modelli
Testata
Oculari
Obiettivo
Stativo
Illuminatori
SZR-1
Binoculare
EWF10x/22
0,67....4,5x
Base semplice
------------------
SZR-2
Trinoculare
EWF10x/22
0,67....4,5x
Base semplice
------------------
SZR-3
Binoculare
EWF10x/22
0,67....4,5x
Base semplice
1 incidente 12V/15W alogeno
SZR-4
Trinoculare
EWF10x/22
0,67....4,5x
Base semplice
1 incidente 12V/15W alogeno
SZR-5
Binoculare
EWF10x/22
0,67....4,5x
Base diascopica
SZR-6
Trinoculare
EWF10x/22
0,67....4,5x
Base diascopica
SZR-7
Binoculare
EWF10x/22
0,67....4,5x
Base diascopica
SZR-8
Trinoculare
EWF10x/22
0,67....4,5x
Base diascopica
SZR-9
Binoculare
EWF10x/22
0,67....4,5x Base con illuminatori integrati
SZR-10
Trinoculare
EWF10x/22
0,67....4,5x Base con illuminatori integrati
1 per luce incidente o trasmessa
12V/15W alogeno
1 per luce incidente o trasmessa
12V/15W alogeno
1 per luce incidente e trasmessa
12V/15W alogeno
1 per luce incidente e trasmessa
12V/15W alogeno
1 per luce incidente e trasmessa
12V/15W alogeno
1 per luce incidente e trasmessa
12V/15W alogeno
SZR-11
Binoculare
EWF10x/22
0,67....4,5x
A sbalzo semplice
------------------
SZR-12
Trinoculare
EWF10x/22
0,67....4,5x
A sbalzo semplice
------------------
SZR-13
Binoculare
EWF10x/22
0,67....4,5x
A sbalzo semplice
------------------
SZR-14
Trinoculare
EWF10x/22
0,67....4,5x
A sbalzo semplice
------------------
SZr - Stereomicroscopi zoom per laboratorio
SERIE SZR
SZR-2
SZR-6
SZR-10
SZr - Stereomicroscopi zoom per laboratorio
SERIE SZR
SZR-12
SZR-14
SZr - Stereomicroscopi zoom per laboratorio
SERIE SZR
Applicazioni foto/video
Per la microfotografia con macchine reflex o digitali, è necessario disporre di un modello
dotato di testata trinoculare e dei seguenti accessori opzionali:
- SRL 35mm reflex : SZ-PH (che include anello T/2 ed oculare fotografico 4x). E’ indispensabile anche l’anello T/2 dedicato alla fotocamera in Vostro possesso.
- DIGI sistema con macchina fotografica digitale: tubo adattatore SZ-PHD. L’adattatore
ottico (solo per oculari) è incluso con la DIGI.
Per effettuare riprese con una telecamera digitale é necessario disporre di un modello con
passo “c” dotato di testa trinoculare e dei seguenti accessori opzionali: SZ-CTV adattatore
per telecamera, VC03 telecamera digitale a colori ad alta risoluzione. La telecamera VC03
viene fornita completa di alimentatore, cavi di connessione al monitor, adattatore SCART
per collegamento a TV e manuale di istruzioni.
SZr - Stereomicroscopi zoom per laboratorio
SERIE SZR - Accessori opzionali e parti di ricambio
Accessori opzionali
E’ disponibile una vasta gamma di accessori opzionali per espandere le possibiltà offerte dagli strumenti della serie SZR, ottiche
addizionali e accessori per tutte le applicazioni foto/video, inclusa
la possibilità di utilizzo con la macchina fotografica digitale DIGI 1,
campo oscuro e luce polarizzata.
SZ-PK
VC03
EPhon4
SA00.3
SA00.5
SA00.75
SA01.5
SA02
SEWh10
SEWh10m
SEWh15
SEHWh20
SZ-PHD
SZ-PH
SZ-CTV
SZ-T1
SZ-L1
SZ-FH1
CL-20
SZ6745TR
SZ6745
SZ-POL
SZ-ST1
SZ-A1
ST-100
SZ-POL
ST-101
SZ-DCd1
SZ-L1
SZ-B1
SZ-T1
SZ-ST3
SZ-STL1
SZr - Stereomicroscopi zoom per laboratorio
SZ-STL2
SERIE SZR - Accessori
SZ6745 SZ6745TR SZ-ST1 SZ-B1
SZ-ST3 SZ-STL1 SZ-STL2 SZ-A1 SZ-DCd1 SZ-POL SZ-L1 SZ-FH1 SZ-T1 SZ-PH Testata binoculare completa di oculari WF10x/22
Testata trinoculare completa di oculari WF10x/22
Base semplice
Base diascopica aggiuntiva
Base con illuminatore incorporato
Base a sbalzo semplice
Base a sbalzo snodato
Sistema di messa a fuoco
Condensatore per campo oscuro
Set per luce polarizzata con piatto rotante graduato
Epi-illuminatore 12V/15W con lampada alogena
Braccio per illuminatore SZ-L1
Alimentatore per illuminatore SZ-L1
Tubo fotografico completo di adattatore SZ-PK per anello T/2 e di oculare fotografico SEPhon4
SZ-PHD SZ-CTV SEWh15 SEHWh20
SEWh10m
SAO0.3 SAO0.5
SAO0.75
SAO1.5 SAO2 ST-100
ST-101
ST-036
ST-042
ST-043
ST-038
ST-037
ST-039
Adattatore per camera digitale DIGI 1 per trinoculare
Adattatore per telecamera CCD, fuoco regolabile
Coppia di oculari WF15x/16mm
Coppia di oculari WF20x/12mm
Oculare micrometrico WF10x/22mm
Lente addizionale 0,3x, distanza di lavoro 287mm
Lente addizionale 0,5x, distanza di lavoro 177mm
Lente addizionale 0,75x, distanza di lavoro 117mm
Lente addizionale 1,5x, distanza di lavoro 47mm
Lente addizionale 2x, distanza di lavoro 26mm
Piatto mobile
Anello di conversione per piatto mobile
Coppia di paraocchi tipo 2
Disco portapreparati bianco/nero tipo 3 diam. 100 mm
Disco portapreparati in vetro smerigliato tipo 3 diam. 100 mm
Lampada alogena, 12V/15W
Lampada alogena, 12V/15W, con specchio dicroico
Copertina antipolvere tipo 14
WWW.OPTIKAMICROSCOPES.COM
M.A.D. Iberica Aparatos Cientificos
c/. Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet)
08302 - MATARO (Barcelona) España
Tel: +34 937.586.245 Fax: +34 937.414.529
OPTIKA srl
Via Rigla, 30 - 24010 Ponteranica (BG) - Italia
Tel.: +39 035 571392 (6 linee r.a.) Fax: +39 035 571435
[email protected]
Alpha Optika Microscopes Hungary
2030 ÉRD, Kaktusz u. 22.- HUNGARY
Tel.: (23) 520-077 Fax: (23) 374-965
IT
SERIE MODULARE
Stereomicroscopi modulari per l’industria
www.optikamicroscopes.com
IT
SERIE MODULARE
Sede italiana
Optika Microscopes la divisione di M.A.D. Apparecchiature Scientifiche che commercializza
microscopi ottici. M.A.D., nata più di 30 anni fà, è diventata una delle aziende protagoniste
nel campo della strumentazione scientifica.
Un team di circa 60 persone in 3 diverse sedi europee è al lavoro per migliorare costantemente i nuovi modelli, dalla produzione al controllo qualità dai servizi di fornitura a quelli
post-vendita. Una rete di distributori locali estende l’eccellenza di Optika in termini di qualità,
innovazione, competitività dei prezzi ed assistenza agli utenti finali.
Ad oggi, Optika Microscopes offre una gamma di oltre 80 modelli di microscopi, completamente accessoriati ed utilizzabili nelle diverse applicazioni della microscopia ottica. Il mercato della microscopia ottica lancia infatti continue sfide alle quali Optika Microscopes risponde
con professionalità e costante impegno.
la serie
La serie MODULARE è stata progettata per accogliere le esigenze professionali in ambito
industriale.
Con un’ampia gamma di teste stereomicroscopiche e stativi speciali, sarete in grado di
costruire il vostro modello sulla base delle vostre esigenze.
serie modulare - Stereomicroscopi modulari per l’industria
serie modulare - Teste
LAB-2BH Testa stereo binoculare
Inclinazione 45°, ruotabile 360°;
Oculari a largo campo WF10x/20mm;
Distanza interpupillare: 55-75 mm;
Compensazione diottrica: +/-5 dp;
Obiettivo zoom: 1x....4x;
Rapporto di zoom: 4:1;
Distanza di lavoro: 91 mm.
LAB-3TH Testa stereo trinoculare
Inclinazione 45°, ruotabile 360°;
Oculari a largo campo WF10x/20mm;
Distanza interpupillare: 55-75 mm;
Compensazione diottrica: +/-5 dp;
Obiettivo zoom: 1x....4x;
Rapporto di zoom: 4:1;
Distanza di lavoro: 91 mm.
OCULARI
ST-001 ST-002 ST-003 ST-004 ST-005 Coppia di oculari WF5x/22mm
Coppia di oculari WF10x/20mm
Coppia di oculari WF15x/15mm
Coppia di oculari WF20x/13mm
Oculare micrometrico WF10x/20mm
LENTI ADDIZIONALI
ST-023
ST-024
Lente addizionale 0,5x per LAB 2 (WD 170 mm)
Lente addizionale 1,5x per LAB 2 (WD 42 mm)
ADATTATORI FOTO&VIDEO
ST-089 Adattatore per macchine fotografiche Reflex
ST-090 Adattatore per telecamere CCD (con sensore 1/3” )
ST-090.1 Adattatore per telecamere CCD (con sensore 1/2” )
serie modulare - Stereomicroscopi modulari per l’industria
serie modulare - Teste
SZM-B Testa stereo binoculare
Inclinazione 45°, ruotabile 360°;
Oculari largo campo ad elevata estrazione pupillare WF10x/20mm;
Distanza interpupillare: 55-75 mm;
Compensazione diottrica: +/-5 dp;
Obiettivo zoom: 0,7x....4,5x;
Rapporto di zoom: 6,43:1;
Distanza di lavoro: 100 mm
SZM-T Testa stereo trinoculare
Inclinazione 45°, ruotabile 360°;
Oculari largo campo ad elevata estrazione pupillare WF10x/20mm;
Distanza interpupillare: 55-75 mm;
Compensazione diottrica: +/-5 dp;
Obiettivo zoom: 0,7x....4,5x;
Rapporto di zoom: 6,43:1;
Distanza di lavoro: 100 mm.
OCULARI
LENTI ADDIZIONALI
ADATTATORI FOTO&VIDEO
ST-081 Coppia di oculari WF10x/20mm
ST-085 Lente addizionale 0,5x (WD 165 mm)
ST-089 Adattatore per macchine fotografiche Reflex
ST-082 Coppia di oculari WF15x/15mm
ST-091 Lente addizionale 0,75x (WD 117 mm)
ST-090 Adattatore per telecamere CCD (con sensore 1/3” )
ST-083 Coppia di oculari WF20x/10mm
ST-086 Lente addizionale 1,5x (WD 47 mm)
ST-090.1 Adattatore per telecamere CCD (con sensore 1/2” )
ST-084 Oculare micrometrico WF10x/20mm
ST-087 Lente addizionale 2x (WD 26mm)
serie modulare - Stereomicroscopi modulari per l’industria
serie modulare - Teste
SZN-B Testa stereo binoculare
Inclinazione 45°, ruotabile 360°;
Oculari largo campo ad elevata estrazione pupillare WF10x/22mm;
Distanza interpupillare: 55-75 mm;
Compensazione diottrica: +/-5 dp;
Obiettivo zoom: 0,67x....4,5x;
Rapporto di zoom: 6,72:1;
Distanza di lavoro: 100 mm.
SZN-T Testa stereo trinoculare
Inclinazione 45°, ruotabile 360°;
Oculari largo campo ad elevata estrazione pupillare WF10x/22mm;
Distanza interpupillare: 55-75 mm;
Compensazione diottrica: +/-5 dp;
Obiettivo zoom: 0,67x....4,5x;
Rapporto di zoom: 6,72:1;
Distanza di lavoro: 100 mm.
OCULARI
ST-141
ST-142
ST-143
ST-144
ST-145
Coppia di oculari WF10x/22mm
Coppia di oculari WF15x/16mm
Coppia di oculari WF20x/12mm
Coppia di oculari WF25x/9mm
Oculare micrometrico WF10x/22mm
LENTI ADDIZIONALI
SA00.3 Lente addizionale 0,3x (WD 287 mm)
SA00.5 Lente addizionale 0,5x (WD 185 mm)
SA00.75 Lente addizionale 0,75x (WD 123 mm)
SA01.5 Lente addizionale 1,5x (WD 49 mm)
SA02 Lente addizionale 2x (WD 28mm)
ADATTATORI FOTO&VIDEO
ST-146 Adattatore per macchine fotografiche Reflex
ST-147 Adattatore per telecamere CCD (con sensore 1/3” )
ST-147.1 Adattatore per telecamere CCD (con sensore 1/2” )
serie modulare - Stereomicroscopi modulari per l’industria
serie modulare - Teste
SZP-6 Testa stereo binoculare
Inclinazione 30°, ruotabile 360°;
Oculari largo campo ad elevata estrazione pupillare WF10x/22mm;
Distanza interpupillare: 55-75 mm;
Compensazione diottrica: +/-5 dp;
Obiettivo zoom: 0,8x....5x;
Rapporto di zoom: 6:1;
Distanza di lavoro: 80 mm.
SZP-8 Testa stereo binoculare
Inclinazione 30°, ruotabile 360°;
Oculari largo campo ad elevata estrazione pupillare WF10x/22mm;
Distanza interpupillare: 55-75 mm;
Compensazione diottrica: +/-5 dp;
Obiettivo zoom: 0,8x....6,4x;
Rapporto di zoom: 8:1;
Distanza di lavoro: 80 mm.
SZP-10 Testa stereo binoculare
Inclinazione 30°, ruotabile 360°;
Oculari largo campo ad elevata estrazione pupillare WF10x/22mm;
Distanza interpupillare: 55-75 mm;
Compensazione diottrica: +/-5 dp;
Obiettivo zoom: 0,8x....8x;
Rapporto di zoom: 10:1;
Distanza di lavoro: 80 mm.
OCULARI
ST-161 Coppia di oculari WF15x/15mm
ST-162 Coppia di oculari WF20x/12mm
ST-163 Oculare micrometrico WF10x/22mm
LENTI ADDIZIONALI
ST-165 Lente addizionale 0,3x (WD 280 mm)
ST-166 Lente addizionale 0,5x (WD 165 mm)
ST-167 Lente addizionale 2x (WD 32,5mm)
ADATTATORI E ESTENSIONI FOTO&VIDEO
ST-170 Beam splitter per foto/video 1 porta
ST-171 Beam splitter per foto/video 2 porte
ST-172 Diaframma ad iride
ST-173 Adattatore per macchine fotografiche Reflex
ST-174 Adattatore per telecamere CCD (con sensore 1/3” )
ST-175 Adattatore per telecamere CCD (con sensore 1/2” )
serie modulare - Stereomicroscopi modulari per l’industria
serie modulare - Basi
ST-150
Stativo con ampio piano con porta-testa e meccanismo di messa a
fuoco. A colonna. Base: 320x280mm; colonna: Ø32x360mm.
ST-151
ST-152
Stativo con ampio piano con porta-testa e meccanismo di messa a
fuoco. A braccio fisso. Base: 320x280mm; braccio fisso: 360mm.
ST-153 Stativo con ampio piano con porta-testa e meccanismo di messa a fuoco. Transilluminatore a LED con controllo di intensità. Fixed arm type. A
braccio fisso. Base: 320x280mm; braccio fisso: 360mm.
SZ-STL1 Semplice stativo a sbalzo con porta-testa. Base: 230x230mm; colonna: Ø32x380mm; braccio orizzontale: 430mm.
Stativo con ampio piano con porta-testa e meccanismo di messa a fuoco. Transilluminatore a LED con controllo di intensità. Acolonna. Base:
320x280mm; colonna:Ø32x360mm.
SZ-STL2 Stativo a sbalzo articolato con porta-testa. Base: 260x210mm; colonna: Ø32x380mm; braccio orizzontale: 550mm.
TESTA E FOCUS NON SONO INCLUSI
serie modulare - Stereomicroscopi modulari per l’industria
SERIE MODULARE - Stativi
210mm
450mm
170mm
h: 50 ÷ 420mm
330mm
SZ-STL3
SZ-STL3
Brazo: 400mm
305mm
h: 50 ÷ 850mm
410mm
285mm
410mm
330mm
SZ-STL4
ST-155 Moderno stativo con ampia base.
Transilluminatore e illuminatore incidente a LED, entrambi
con controllo di intensità.
ST-156 Analogo a ST-155 ma con sistema di messa a fuoco coassiale
macro- e micrometrico.
WWW.OPTIKAMICROSCOPES.COM
M.A.D. Iberica Aparatos Cientificos
c/. Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet)
08302 - MATARO (Barcelona) España
Tel: +34 937.586.245 Fax: +34 937.414.529
OPTIKA srl
Via Rigla, 30 - 24010 Ponteranica (BG) - Italia
Tel.: +39 035 571392 (6 linee r.a.) Fax: +39 035 571435
[email protected]
Alpha Optika Microscopes Hungary
2030 ÉRD, Kaktusz u. 22.- HUNGARY
Tel.: (23) 520-077 Fax: (23) 374-965
IT
SZM-SMD
Stereomicroscopio per ispezione SMD
www.optikamicroscopes.com
IT
SZM-SMD
Sede italiana
Optika Microscopes la divisione di M.A.D. Apparecchiature Scientifiche che commercializza
microscopi ottici. M.A.D., nata più di 30 anni fà, è diventata una delle aziende protagoniste
nel campo della strumentazione scientifica.
Un team di circa 60 persone in 3 diverse sedi europee è al lavoro per migliorare costantemente i nuovi modelli, dalla produzione al controllo qualità dai servizi di fornitura a quelli
post-vendita. Una rete di distributori locali estende l’eccellenza di Optika in termini di qualità,
innovazione, competitività dei prezzi ed assistenza agli utenti finali.
Ad oggi, Optika Microscopes offre una gamma di oltre 80 modelli di microscopi, completamente accessoriati ed utilizzabili nelle diverse applicazioni della microscopia ottica. Il mercato della microscopia ottica lancia infatti continue sfide alle quali Optika Microscopes risponde
con professionalità e costante impegno.
LO STRUMENTO
Il modello SZM-SMD è stato progettato specificatamente per l’ispezione delle saldature,
rework e riparazione di circuiti elettronici e per il montaggio di piccoli componenti.
Il semplice movimento a slitta permette all’utente di passare dalla visione verticale a quella
obliqua dell’oggetto.
SZM-SMD - Stereomicroscopio per ispezione SMD
SZM-SMD - Caratteristiche Tecniche
SZM-SMD
Stereomicroscopio trinoculare
per ispezione SMD
Testa:
Oculari:
Obiettivo zoom:
Ingrandimento:
Stativo: Illuminazione: Attacco SMD:
trinoculare, inclinazione 45°, ruotabile 360°;
adatto per portatori di occhiali
WF10x/20mm;
0,7x....4,5x;
7x...45x;
universale a sbalzo;
opzionale;
ruotabile 360°, distanza di lavoro verticale di
103mm. Distanza di lavoro obliqua 103mm.
Con meccanismo di regolazione dell’inclinazione.
SZM-SMD - Stereomicroscopio per ispezione SMD
SZM-SMD - Accessories
Accessori
OCULARI
ST-081 Coppia di oculari WF10x/20mm
ST-082 Coppia di oculari WF15x/15mm
ST-083
Coppia di oculari WF20x/10mm
ST-084 Oculare micrometrico WF10x/20mm
ADATTATORI FOTO&VIDEO
ST-089 Adattatore per macchine fotografiche Reflex
ST-090 Adattatore per telecamere CCD (con sensore 1/3” )
ST-090.1 Adattatore per telecamere CCD (con sensore 1/2” )
WWW.OPTIKAMICROSCOPES.COM
M.A.D. Iberica Aparatos Cientificos
c/. Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet)
08302 - MATARO (Barcelona) España
Tel: +34 937.586.245 Fax: +34 937.414.529
OPTIKA srl
Via Rigla, 30 - 24010 Ponteranica (BG) - Italia
Tel.: +39 035 571392 (6 linee r.a.) Fax: +39 035 571435
[email protected]
Alpha Optika Microscopes Hungary
2030 ÉRD, Kaktusz u. 22.- HUNGARY
Tel.: (23) 520-077 Fax: (23) 374-965
IT
ACCESSORI
Illuminazione e posizionamento del campione
www.optikamicroscopes.com
IT
ACCESSORI
Sede italiana
Optika Microscopes la divisione di M.A.D. Apparecchiature Scientifiche che commercializza
microscopi ottici. M.A.D., nata più di 30 anni fà, è diventata una delle aziende protagoniste
nel campo della strumentazione scientifica.
Un team di circa 60 persone in 3 diverse sedi europee è al lavoro per migliorare costantemente i nuovi modelli, dalla produzione al controllo qualità dai servizi di fornitura a quelli
post-vendita. Una rete di distributori locali estende l’eccellenza di Optika in termini di qualità,
innovazione, competitività dei prezzi ed assistenza agli utenti finali.
Ad oggi, Optika Microscopes offre una gamma di oltre 80 modelli di microscopi, completamente accessoriati ed utilizzabili nelle diverse applicazioni della microscopia ottica. Il mercato della microscopia ottica lancia infatti continue sfide alle quali Optika Microscopes risponde
con professionalità e costante impegno.
CL-30 Illuminatore LED a 2 bracci
Con LED da 3W ad alta efficienza;
Sorgenti: 2 LED;
Coordinate cromatiche: (x,y) = (0,32 ; 0,32) tipiche;
Flusso luminoso: 45lm (tipico);
Angolo di emissione: 35°;
Alimentazione: 12Vdc 300mA;
Senza regolazione dell’intensità.
CL-31 Illuminatore LED a 2 bracci
Equivalente al CL-30, ma CON regolazione dell’intensità.
ACCESSORI - Illuminazione e posizionamento del campione
ACCESSORI
CL-01 Generatore a luce fredda
Lampada dicroica alogena 100W 12V ad alta efficienza.
Regolazione della luminosità da remoto.
Alimentazione: 230V.
CL-11 Guida a fibre ottiche a doppio braccio
Lunghezza dei bracci 500 mm, diametro 13 mm. Dotata di due condensatori fissi (lenti) alle estremità dei bracci.
CL-12 Guida a fibre ottiche ad anello
Lunghezza della guida 700 mm, diametro 16 mm. L’estremità ad anello è utilizzabile con i microscopi delle serie
SZM e SZR attraverso l’uso delle tre viti di fissaggio poste
sulla stessa. Diametro dell’anello illuminante: 55 mm.
CL-15.1 Illuminatore LED ad anello
Illuminatore LED ad anello. Adatta per tutte le serie stereo.
Alimentazione: 230V
Regolazione dell’intensità luminosa.
Diametro dell’anello di fissaggio: 60mm.
CL-20 Illuminatore circolare
Illuminatore a luce fluorescente ad anello da 10W. Utilizzabile con i microscopi delle serie SZM e SZR. Alimentazione
230V.
ACCESSORI - Illuminazione e posizionamento del campione
ACCESSORI
ST-100 Tavolo traslatore
ST-110 Posizionamento manuale.
Dimensioni: 185x145mm;
Range: 56mm (X) x 35mm (Y).
ST-111 Tavolo traslatore, con manopole
Posizionamento manuale,
con manopole per il movimento X-Y.
Dimensioni: 180x155mm;
Range: 75mm (X) x 54mm (Y).
Tavolo traslatore, con viti micrometriche
Posizionamento manuale, tramite viti micrometriche.
Dimensioni: 185x145mm;
Range: 25mm (X) x 25mm (Y);
Risoluzione delle viti micrometriche: 0.01mm.
WWW.OPTIKAMICROSCOPES.COM
M.A.D. Iberica Aparatos Cientificos
c/. Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet)
08302 - MATARO (Barcelona) España
Tel: +34 937.586.245 Fax: +34 937.414.529
OPTIKA srl
Via Rigla, 30 - 24010 Ponteranica (BG) - Italia
Tel.: +39 035 571392 (6 linee r.a.) Fax: +39 035 571435
[email protected]
Alpha Optika Microscopes Hungary
2030 ÉRD, Kaktusz u. 22.- HUNGARY
Tel.: (23) 520-077 Fax: (23) 374-965
IT
OPTIGEM
Stereomicroscopio gemmologico
www.optikamicroscopes.com
IT
OPTIGEM
Sede italiana
Optika Microscopes la divisione di M.A.D. Apparecchiature Scientifiche che commercializza
microscopi ottici. M.A.D., nata più di 30 anni fà, è diventata una delle aziende protagoniste
nel campo della strumentazione scientifica.
Un team di circa 60 persone in 3 diverse sedi europee è al lavoro per migliorare costantemente i nuovi modelli, dalla produzione al controllo qualità dai servizi di fornitura a quelli
post-vendita. Una rete di distributori locali estende l’eccellenza di Optika in termini di qualità,
innovazione, competitività dei prezzi ed assistenza agli utenti finali.
Ad oggi, Optika Microscopes offre una gamma di oltre 80 modelli di microscopi, completamente accessoriati ed utilizzabili nelle diverse applicazioni della microscopia ottica. Il mercato della microscopia ottica lancia infatti continue sfide alle quali Optika Microscopes risponde
con professionalità e costante impegno.
modelli szm-gem-1/2
Questi modelli sono tipici microscopi gemmologici con stativo fisso.
Uno speciale condensatore ultra-luminoso basato su LED, con controllo d’intensità
e sempre perfettamente corrispondente alla temperatura di colore della luce solare,
permette di passare dal campo chiaro al campo scuro tramite il semplice azionamento di una levetta.
Il condensatore utilizza un’innovativa configurazione ottica per permettere un’elevata flessibilità di utilizzo del campo scuro, che vi farà dimenticare il tempo perso a
cercare la corretta illuminazione.
OPTIGEM - Stereomicroscopio gemmologico
OPTIGEM
Caratteristiche tecniche:
Testa con ingrandimento zoom: 0,7x ... 4,5x (binoculare e trinoculare);
Trans-illuminazione: campo chiaro e campo scuro a
LED, con regolazione di intensità, entrambi
corrispondenti alla temperatura di colore solare;
Epi-illuminazione: 15W alogena, con specchio dicroico;
Oculari: WF10x/20mm, ad elevata estrazione pupillare;
Rotazione testa: 360°;
Clips gemmologiche.
MODELLI
SZM-GEM-1: con testa binoculare
SZM-GEM-2: con testa trinoculare
SZM-GEM-2
OPTIGEM - Stereomicroscopio gemmologico
OPTIGEM
Modelli OPTIGEM-3/4
Questi modelli sono classici microscopi per gemmologia con stativo inclinabile.
Il condensatore per campo scuro utilizza una tipica configurazione ottica, basata su illuminazione alogena e sistema di riflessione.
Un braccio flessibile con tubo fluorescente simula la temperatura di colore della luce diurna per un’accurata valutazione del colore.
OPTIGEM - Stereomicroscopio gemmologico
OPTIGEM
Caratteristiche tecniche:
Testa con ingrandimento zoom: 0,67x ... 4,5x (binoculare e
trinoculare);
Trans-illuminazione: campo chiaro e campo scuro, con regolazione di intensità, entrambi corrispondenti alla temperatura di colore solare;
Diaframma ad iride montato sul condensatore per campo scuro;
Epi-illuminazione: tubo fluorescente montato su braccio
flessibile;
Oculari: WF10x/22mm, ad elevata estrazione pupillare;
Rotazione testa: 360°;
Clips gemmologiche.
MODELLI
OPTIGEM-3:
OPTIGEM-4:
con testa binoculare
con testa trinoculare
OPTIGEM-4
OPTIGEM - Stereomicroscopio gemmologico
OPTIGEM
modelli optigem-1/2
I microscopi OPTIGEM-1 e OPTIGEM-2 sono rivoluzionari strumenti gemmologici che possono essere utilizzati sia come microscopi
verticali che orizzontali, semplicemente ruotando una manopola e senza smontare alcun componente.
Uno speciale condensatore ultra-luminoso basato su LED, con controllo d’intensità e sempre perfettamente corrispondente alla
temperatura di colore della luce solare, permette di passare dal campo chiaro al campo scuro tramite il semplice azionamento di
una levetta.
Il condensatore utilizza un’innovativa configurazione ottica per permettere un’elevata flessibilità di utilizzo del campo scuro, che
vi farà dimenticare il tempo perso a cercare la corretta illuminazione. Un braccio flessibile addizionale e un fondo nero opaco permettono di ottenere un elevato contrasto e immagini nitide anche in un ambiente luminoso.
Una gamma di accessori modulari completa e migliora l’efficacia dello strumento: clip gemmologiche, diaframma a iride, kit
per analisi di polarizzazione, unità ottica per passare da campo scuro “definito” (gemme) a “diffuso” (analisi diamanti), cella ad
immersione con traslatore e pompa pick-up da vuoto.
I vari accessori possono essere sovrapposti uno sull’altro in ogni ordine, sia quando si utilizza il microscopio in orizzontale sia in
verticale.
Il corpo del microscopio può essere ruotato di 360°, mantenendo la base fissa sul tavolo, per mostrare la gemma ad un potenziale cliente oppure per scambiare opinioni con dei colleghi.
OPTIGEM - Stereomicroscopio gemmologico
OPTIGEM
Caratteristiche tecniche:
Testa con ingrandimento zoom: 0,7x ... 4,5x (binoculare e trinoculare);
Angolo di osservazione: il microscopio può essere inclinato di 90° da verticale a orizzontale;
Illuminazione: campo chiaro e campo scuro a LED, braccio flessibile a LED, con regolazione di intensità, tutti corrispondenti alla temperatura di colore solare;
Oculari: WF10x/22mm, ad elevata estrazione pupillare;
Rotazione microscopio: 360° (solo per la posizione verticale);
Clips gemmologiche;
Tavolo: con 3 punti di attacco per le clip.
MODELLI
OPTIGEM-1:
OPTIGEM-2:
con testa binoculare
con testa trinoculare
OPTIGEM-2
OPTIGEM - Stereomicroscopio gemmologico
OPTIGEM - Accessori
Accessori per SZM-GEM-1/2:
ST-230
ST-206
ST-082
ST-083
ST-084
ST-086
ST-087
ST-089
ST-090
ST-090.1
Kit per luce polarizzata
Kit per analisi proporzioni diamanti
Coppia di oculari WF15x/15 mm
Coppia di oculari WF20x/10 mm
Oculare micrometrico WF10x/20 mm
Lente addizionale 1,5x
Lente addizionale 2x
Adattatore per macchina fotografica reflex
Adattatore per telecamere CCD (con sensore 1/3” )
Adattatore per telecamere CCD (con sensore 1/2”)
Accessori per OPTIGEM-3/4:
ST-231 ST-207 ST-142 ST-143 ST-144 ST-145 SAO1.5 SAO2 ST-146 ST-147 ST-147.1 Kit per luce polarizzata
Kit per analisi proporzioni diamanti
Coppia di oculari WF15x/16mm
Coppia di oculari WF20x/12mm
Coppia di oculari WF25x/9mm
Oculare micrometrico WF10x/22mm
Lente addizionale 1,5x
Lente addizionale 2x
Adattatore per macchina fotografica reflex
Adattatore per telecamere CCD (con sensore 1/3”)
Adattatore per telecamere CCD (con sensore 1/2”)
Accessori per OPTIGEM-1/2:
ST-201 ST-202
ST-203
ST-204
ST-205
ST-206
ST-082
ST-083
ST-084
ST-086
ST-087
ST-089
ST-090
ST-090.1
Diaframma a iride per campo oscuro (con diffusore luce)
Set per luce polarizzata
Cuvetta in quarzo per immersione
Meccanismo traslatore per cuvetta
Sistema a vuoto per supporto gemme
Kit per analisi proporzioni diamanti
Coppia di oculari WF15x/15 mm
Coppia di oculari WF20x/10 mm
Oculare micrometrico WF10x/20 mm
Lente addizionale 1,5x
Lente addizionale 2x
Adattatore per macchina fotografica reflex
Adattatore per telecamere CCD (con sensore 1/3” )
Adattatore per telecamere CCD (con sensore 1/2”)
WWW.OPTIKAMICROSCOPES.COM
M.A.D. Iberica Aparatos Cientificos
c/. Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet)
08302 - MATARO (Barcelona) España
Tel: +34 937.586.245 Fax: +34 937.414.529
OPTIKA srl
Via Rigla, 30 - 24010 Ponteranica (BG) - Italia
Tel.: +39 035 571392 (6 linee r.a.) Fax: +39 035 571435
[email protected]
Alpha Optika Microscopes Hungary
2030 ÉRD, Kaktusz u. 22.- HUNGARY
Tel.: (23) 520-077 Fax: (23) 374-965
IT
SERIE INDUSTRIA
Microscopia per la metallurgia e la misurazione
www.optikamicroscopes.com
IT
SERIE INDUSTRIA
Sede italiana
Optika Microscopes la divisione di M.A.D. Apparecchiature Scientifiche che commercializza
microscopi ottici. M.A.D., nata più di 30 anni fà, è diventata una delle aziende protagoniste
nel campo della strumentazione scientifica.
Un team di circa 60 persone in 3 diverse sedi europee è al lavoro per migliorare costantemente i nuovi modelli, dalla produzione al controllo qualità dai servizi di fornitura a quelli
post-vendita. Una rete di distributori locali estende l’eccellenza di Optika in termini di qualità,
innovazione, competitività dei prezzi ed assistenza agli utenti finali.
Ad oggi, Optika Microscopes offre una gamma di oltre 80 modelli di microscopi, completamente accessoriati ed utilizzabili nelle diverse applicazioni della microscopia ottica. Il mercato della microscopia ottica lancia infatti continue sfide alle quali Optika Microscopes risponde
con professionalità e costante impegno.
XC-100L
Microscopio portatile per misurazioni. Dotato di oculare micrometrico WF10x/17mm
con croce suddivisa in decimi di millimetro.
Obiettivo 10x acromatico (ingrandimento totale 100x); focus controllato da meccanismo a pignone e cremagliera; unità di illuminazione regolabile alimentata a batteria.
serie industria - Microscopia per la metallurgia e la misurazione
SERIE INDUSTRIA - XC-100L E XZ-1
XZ-1
Microscopio da banco per la misurazione e l’ispezione di
superfici, con obiettivo zoom.
Dotato di oculare micrometrico WF10x/18mm con croce
suddivisa in decimi di millimetro.
0,7x ... 4,5x obiettivo zoom acromatico (massimo
ingrandimento 45x).
Focus controllato da meccanismo a pignone e cremagliera. Doppia unità di illuminazione per luce trasmessa
e incidente, con lampade alogene a basso
Voltaggio (12V/10W).
Distanza di lavoro: 90mm
XZ-2
Microscopio da banco per la misurazione e l’ispezione di
superfici, con obiettivo zoom e display TFT LCD da 8’’.
0,7x ... 4,5x obiettivo zoom acromatico (massimo
ingrandimento 45x).
Focus controllato da meccanismo a pignone e cremagliera.
Illuminatore LED ad anello con regolazione d’intensità.
Telecamera CCD a colori (380 linee TV)
Display TFT LCD 8’’ con croce graduata controllata elettronicamente.
serie industria - Microscopia per la metallurgia e la misurazione
SERIE INDUSTRIA - B-353MET
B-353MET
Microscopio metallurgico diritto
Testa:
Oculari: Porta obiettivi: Obiettivi:
Ingrandimenti: Sistema di
messa a fuoco: Tavolo: Condensatore: Illuminazione: Trinoculare, inclinata 30°, ruotabile di 360°;
WF10x/20mm;
5 posizioni,
PLAN IOS 4x/0.10, 10x/0.25, 20x/0.40, 50x/0.70 (senza vetrino);
40x, 100x, 200x, 500x;
Coassiale macro- e micrometrica;
A doppio strato, dimensioni 160x142mm, range di movimento 76x52mm;
1,25NA con diaframma ad iride, regolabile in altezza;
LED bianco da 3,6W con controllo di intensità; Sezione metallurgica
Attacco per
epi-illuminazione: Con LED bianco ad alta potenza; dotato di diaframmi di
apertura e di campo;
Filtri: Blu, giallo, diffusore, polarizzatore&analizzatore;
serie industria - Microscopia per la metallurgia e la misurazione
SERIE INDUSTRIA - B-600MET
B-600MET
Microscopio metallurgico diritto
Testa: Oculari: Porta obiettivi: Obiettivi:
Ingrandimenti: Sistema di
messa a fuoco: Tavolo: Condensatore: Illuminazione: Trinoculare, inclinata 30°, ruotabile di 360°;
WF10x/22mm,
5 posizioni;
PLAN IOS MET (senza vetrino) 5x/0.14, 10x/0.25, 20x/0.40, 50x/0.70, 80x/0.80;
50x, 100x, 200x, 500x, 800x;
Coassiale macro- e micrometrica;
A doppio strato, dimensioni 175x145mm, range di movimento 76x52mm;
1,2NA con diaframma ad iride, regolabile in altezza e centrabile;
12V/50W alogena in alloggiamento esterno. Centrabile e con regolazione d’intensità;
Sezione metallurgica
Attacco per
epi-illuminazione: Con LED bianco ad alta potenza; Diaframmi di apertura e di campo centrabili. Sistema di campo scuro semplificato;
Filtri: Blu, giallo, diffusore, polarizzatore&analizzatore.
serie industria - Microscopia per la metallurgia e la misurazione
SERIE INDUSTRIA - XDS-3MET
XDS-3MET
Microscopio metallurgico rovesciato
Testa: Oculari:
Porta obiettivi: Obiettivi: Ingrandimenti: Sistema di
messa a fuoco:
Tavolo: Illuminazione: Filtri: Trinoculare, inclinata 30°, ruotabile di 360°;
WF10x/22mm;
5 posizioni;
LWD PLAN IOS MET (senza vetrino) 5x/0.14, 10x/0.25, 20x/0.40, 50x/0.70;
50x, 100x, 200x, 500x;
Coassiale macro- e micrometrica;
Dimensioni 250x230mm; tavolo meccanico con controlli coas
siali ergonomici; range di movimento X-Y 114x81mm;
12V/50W alogena in alloggiamento esterno. Centrabile e con regolazione d’intensità;
Blu, giallo, diffusore, polarizzatore&analizzatore.
serie industria - Microscopia per la metallurgia e la misurazione
SERIE INDUSTRIA - Accessori
XC-100L Microscopio monoculare per misurazioni
M-899
Illuminatore a penna
XZ-1 Microscopio monoculare zoom per misurazioni
M-001
M-003
M-005 ST-012
ST-014
ST-028 M-013 ST-029 Oculare H5x
Oculare WF16x/12mm
Vetrino micrometrico 26x76 mm. 1mm, div. 0.01mm
Disco portapreparati bianco/nero tipo 2 diam. 95 mm
Disco portapreparati in vetro smerigliato tipo 2 diam. 95 mm
Lampada alogena 12V/10W
Lampada alogena 12V/10W con specchio dicroico
Copertina antipolvere tipo 12
XZ-2 Videomicroscopio monoculare zoom
per misurazioni
M-001 M-003 M-004
M-005 Oculare H5x
Oculare WF16x/12mm
Oculare micrometrico WF10x/18mm
Vetrino micrometrico 26x76 mm. 1mm, div. 0.01mm
B-353METMicroscopio metallurgico diritto
M-301 M-302 M-303 M-005 M-330 M-331 M-332 M-333 M-335 M-334 M-365 M-366 M-031 Oculare WF10x/20mm ad elevata estrazione pupillare
Oculare WF16x/12mm ad elevata estrazione pupillare
Oculare micrometrico WF10x/20mm ad elevata
estrazione pupillare
Vetrino micrometrico 26x76 mm. 1mm, div. 0.01mm
Obiettivo 4x/0.10 IOS PlanAcromatico
Obiettivo 10x/0.25 IOS PlanAcromatico
Obiettivo 20x/0.40 IOS PlanAcromatio
Obiettivo 40x/0.65 IOS PlanAcromatico
Obiettivo 50x/0.7 IOS PlanAcromatico (no vetrino)
Obiettivo 100x IOS PlanAcromatico
Adattatore per macchine fotografiche reflex
Adattatore per telecamere CCD
Copertina antipolvere tipo 3
serie industria - Microscopia per la metallurgia e la misurazione
SERIE INDUSTRIA
B-600METMicroscopio metallurgico diritto
M-680 M-625 M-601 M-602 M-005 M-693 M-694 M-695 M-696 M-697 M-698 M-613 M-615 M-614 M-619 M-699 M-620 M-620.1 M-622 M-034 M-975 M-977 M-979 M-989 M-690 Testata binoculare ergonomica ad inclinazione variabile 30°-60°
Oculare EWF10x/22mm
Oculare WF15x/16mm
Oculare micrometrico EWF10x/22mm
Vetrino micrometrico 26x76 mm. 1mm, div. 0.01mm
Obiettivo 5x/0.14 IOS planacromatico (no vetrino)
Obiettivo 10x/0.25 IOS planacromatico (no vetrino)
Obiettivo 20x/0.40 IOS planacromatico (no vetrino)
Obiettivo 50x/0.70 IOS planacromatico (no vetrino)
Obiettivo 80x/0.80 IOS planacromatico (no vetrino)
Obiettivo 100x/0.90 IOS planacromatico a secco (no vetrino)
Set per luce polarizzata (solo filtri)
Filtro lambda per luce polarizzata
Tavolo ruotante per luce polarizzata
Adattatore per macchine fotografiche reflex
Adattatore per macchine fotografiche digitali serie DIGI
Adattatore per telecamere CCD (con sensore 1/3” )
Adattatore per telecamere CCD (con sensore 1/2” )
Lampada alogena 12V/50W
Copertina antipolvere tipo 5
Filtro blu diametro 45 mm per luce trasmessa
Filtro verde diametro 45 mm per luce trasmessa
Filtro giallo diametro 45 mm per luce trasmessa
Filtro diffusore 45mm per luce trasmessa
Paraocchi (coppia)
XDS-3MET Microscopio metallurgico rovesciato
M-625 M-601 M-602 M-005 M-735 M-736 M-737 M-738 M-739 M-619 M-699 M-789
M-622 M-036 Oculare EWF10x/22mm
Oculare WF15x/16mm
Oculare micrometrico EWF10x/22mm
Vetrino micrometrico 26x76 mm. 1mm, div. 0.01mm
Obiettivo LWD 5x/0.14 IOS planacromatico (no vetrino)
Obiettivo LWD 10x/0.25 IOS planacromatico (no vetrino)
Obiettivo LWD 20x/0.40 IOS planacromatico (no vetrino)
Obiettivo LWD 50x/0.70 IOS planacromatico (no vetrino)
Obiettivo LWD 80x/0.80 IOS planacromatico (no vetrino)
Adattatore per macchine fotografiche reflex
Adattatore per macchine fotografiche digitali serie DIGI
Adattatore per telecamere CCD
Lampada alogena 12V/50W
Copertina antipolvere tipo 7
WWW.OPTIKAMICROSCOPES.COM
M.A.D. Iberica Aparatos Cientificos
c/. Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet)
08302 - MATARO (Barcelona) España
Tel: +34 937.586.245 Fax: +34 937.414.529
OPTIKA srl
Via Rigla, 30 - 24010 Ponteranica (BG) - Italia
Tel.: +39 035 571392 (6 linee r.a.) Fax: +39 035 571435
[email protected]
Alpha Optika Microscopes Hungary
2030 ÉRD, Kaktusz u. 22.- HUNGARY
Tel.: (23) 520-077 Fax: (23) 374-965
INDUSTRIAL MICROSCOPE - STAND September 2009 - Printed in Italy - Illustrations, descriptions and technical data are not binding and may be changed without notice.
WWW.OPTIKAMICROSCOPES.COM
M.A.D. Iberica Aparatos Cientificos
c/. Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet)
08302 - MATARO (Barcelona) España
Tel: +34 937.586.245 Fax: +34 937.414.529
OPTIKA srl
Via Rigla, 30 - 24010 Ponteranica (BG) - Italia
Tel.: +39 035 571392 (6 linee r.a.) Fax: +39 035 571435
[email protected]
Alpha Optika Microscopes Hungary
2030 ÉRD, Kaktusz u. 22.- HUNGARY
Tel.: (23) 520-077 Fax: (23) 374-965
