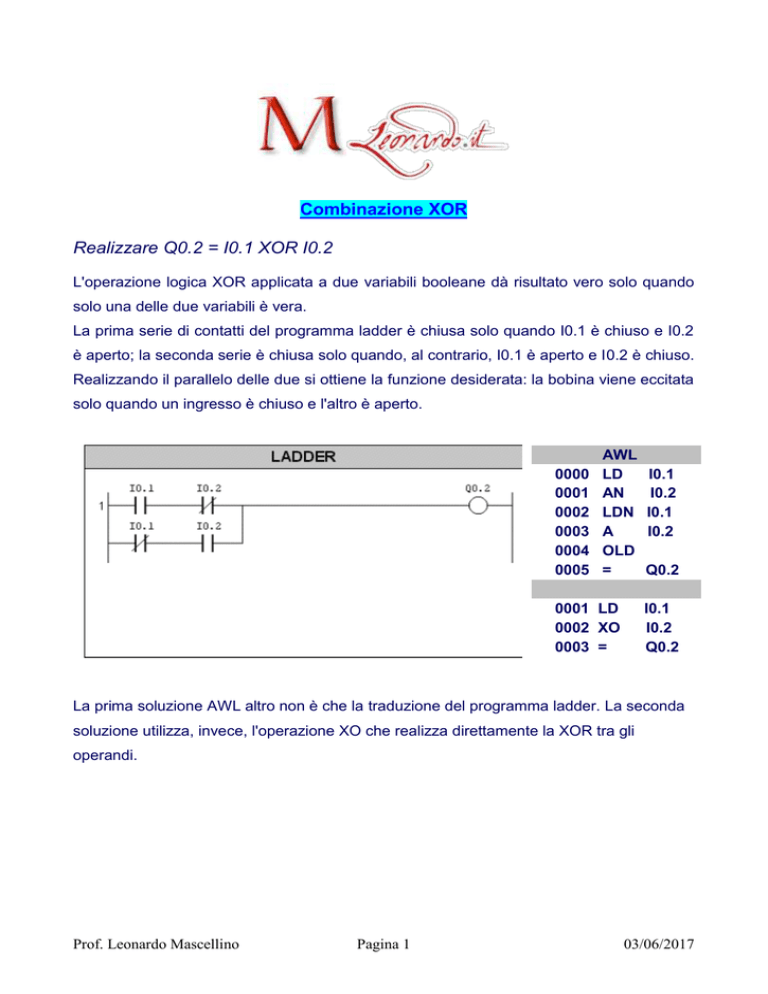

Combinazione XOR

Combinazione XOR
Realizzare Q0.2 = I0.1 XOR I0.2
L'operazione logica XOR applicata a due variabili booleane dà risultato vero solo quando
solo una delle due variabili è vera.
La prima serie di contatti del programma ladder è chiusa solo quando I0.1 è chiuso e I0.2
è aperto; la seconda serie è chiusa solo quando, al contrario, I0.1 è aperto e I0.2 è chiuso.
Realizzando il parallelo delle due si ottiene la funzione desiderata: la bobina viene eccitata
solo quando un ingresso è chiuso e l'altro è aperto.
0000
0001
0002
0003
0004
0005
AWL
LD
AN
LDN
A
OLD
=
0001 LD
0002 XO
0003 =
I0.1
I0.2
I0.1
I0.2
Q0.2
I0.1
I0.2
Q0.2
La prima soluzione AWL altro non è che la traduzione del programma ladder. La seconda
soluzione utilizza, invece, l'operazione XO che realizza direttamente la XOR tra gli
operandi.
